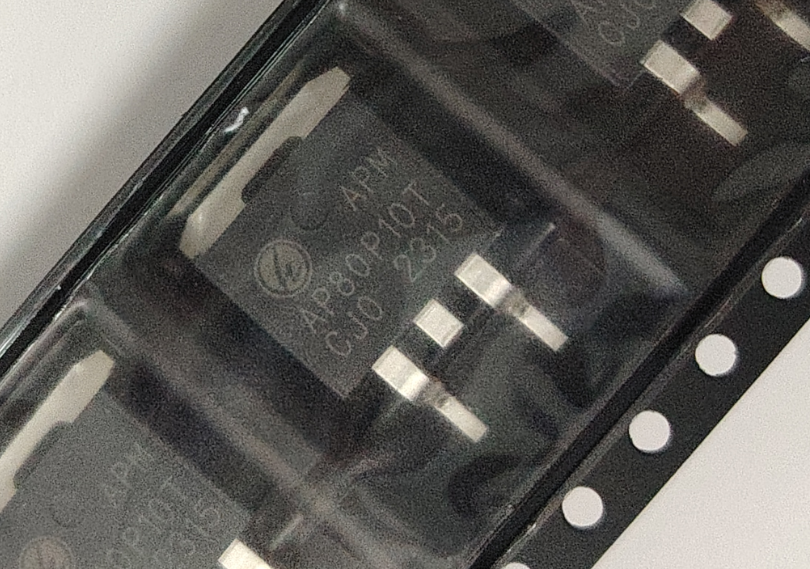

mos管分为n型mos和p型mos,他们有哪些区别?

做硬件设计，你是否也在选型时纠结过：这个电源开关，到底用Nmos还是PMOS？手册上参数一堆，阈值电压、迁移率、开关速度……这些看似基础的差异，究竟如何左右电路的效率、成本甚至可靠性？

今天，我们不谈笼统的经验，直接深入到半导体物理的层面，从阈值电压的极性与载流子迁移率的根本差异出发，为你彻底厘清NMOS与PMOS的本质区别。理解这些，你就能从原理上做出精准决策，而非依赖模糊的“感觉”。

结构之始：材料选择决定了命运的岔路

一切差异的根源，始于最基础的物理结构。NMOS管以P型半导体为衬底，制作两个高浓度的N+区作为源极和漏极。Pmos管则相反，以N型半导体为衬底，制作两个P+区。

这简单的材料对调，引发了连锁反应。P型衬底中的多数载流子是空穴，N型衬底中的多数载流子是电子。这决定了导电沟道的载流子类型：NMOS依靠电子导电，PMOS依赖空穴导电。这种“出身”的不同，是所有性能分野的基石。

阈值电压：截然相反的“开门密码”

阈值电压是控制MOS管行为的“灵魂指令”。它直接回答：需要多大的栅极电压才能让管子导通？

对于NMOS，其阈值电压通常为正值（例如+0.7V）。这意味着，栅极电压必须高于源极电压一个特定正值，才能吸引电子形成通道。简单说，NMOS是“高电平导通”。

PMOS则完全相反，其阈值电压为负值（例如-0.7V）。它要求栅极电压必须低于源极电压才能导通。因此，PMOS是“低电平导通”的典型。

这一根本性的极性差异，直接决定了它们在电路中的驱动方式。当需要用MCU的低电平输出来直接关断电源时，PMOS往往是更简便的选择，因为它无需额外的电平转换电路。

载流子迁移率：速度与效率的先天分野

阈值电压决定“何时开门”，载流子迁移率则决定“门开后，电流通过的顺畅程度”。这是两者性能差异中最显著的一点。

在硅材料中，电子的迁移率（约1350 cm²/V·s）远高于空穴的迁移率（约480 cm²/V·s）。这意味着，在相同电场下，电子跑得比空穴快得多。

这一物理特性直接转化为器件性能：在相同尺寸和工艺下，NMOS的导通电阻通常比PMOS低2到3倍。更低的导通电阻带来多重优势：导通功耗更低、发热更小、能承受更大电流。

因此，在大电流开关应用（如电源转换器的同步整流管）中，NMOS是首选。在CPU、GPU等芯片内部，逻辑门的下拉路径也普遍采用NMOS，以实现更快的速度和更低的动态功耗。

当然，PMOS并非没有优势。其空穴迁移率受温度变化的影响较小，在高温环境下的性能稳定性往往更好，这在汽车电子或工业场景中可能成为关键考量。

动态特性：开关速度的实战较量

载流子迁移率的差异，在动态开关性能上被进一步放大。

由于电子运动更快，NMOS的开启和关断延迟通常比同规格PMOS短30%到50%。例如，一个高速NMOS的上升时间可能为5纳秒，而性能相近的PMOS可能达到8纳秒。在MHz级的高频DC-DC转换器中，这数纳秒的差距会对整体效率产生可观影响。

此外，PMOS为了获得相当的电流能力，往往需要更大的沟道面积，这导致其栅源电容和栅漏电容（米勒电容）通常比NMOS高20%到40%。更大的寄生电容意味着开关损耗增加，也进一步限制了其速度。设计高频电路时，必须仔细评估这部分损耗。

CMOS：将对立转化为完美的互补

现代集成电路的CMOS技术，其精髓在于巧妙利用两者的互补特性。

最经典的例子就是CMOS反相器。它由一个PMOS和一个NMOS管互补连接而成。当输入为高电平时，NMOS导通，PMOS截止，输出被强有力地拉低到地；输入为低电平时，PMOS导通，NMOS截止，输出被强有力地拉到电源电压。这种结构带来了理想的逻辑电平和极高的噪声容限。

更重要的是其近乎零的静态功耗。因为在任何稳定状态下，两个管子总有一个是完全截止的，从电源到地没有直流通路。这使得CMOS技术成为现代便携式和低功耗设备的基石。

选型实战：在具体场景中做出权衡

理解了原理，最终要落地到选择。这里没有绝对的“更好”，只有“更合适”。

• 电源开关：若作为连接在电源和负载之间的高端开关，PMOS驱动更简单。若使用NMOS做高端开关，通常需要额外的自举电路。但在同步整流的Buck电路下管位置，为追求极低导通损耗，NMOS是主流。

• 电平转换与驱动：当需要用3.3V MCU去控制12V负载时，PMOS是天然的理想选择，可轻松实现电平向上转换。

• 可靠性考量：NMOS需关注长期高电压工作下的阈值电压漂移；PMOS则对栅极静电更敏感，设计时需加入充分的ESD保护。

结语

NMOS与PMOS的区别，远不止电路符号上一个箭头的方向。从衬底材料、阈值电压极性，到载流子迁移率决定的通行效率和开关速度，它们从物理层面就走向了不同的道路。

卓越的工程智慧在于，不是简单评判孰优孰劣，而是深刻理解这种差异，并像CMOS技术那样，将对立转化为互补，将缺点转化为系统优势。

下次选型时，不妨从阈值电压和载流子迁移率这两个本质参数出发，结合你的具体场景——是需要高速低阻，还是追求驱动简便与高温稳定——答案自然会清晰浮现。

你在实际项目中，更偏爱用NMOS还是PMOS？遇到过哪些印象深刻的选型坑？
