mos管三只脚在开关电源中怎么接

开关电源里最常见的“低级失误”，往往不是拓扑没选对，而是MOS管三只脚接反了：小电流能跑，一上负载就开始发热、效率掉、甚至直接击穿。

更要命的是，这类问题看起来像“驱动不行、布局不行、器件不行”，最后追一圈才发现——负载位置错了，Vgs被你自己“吃掉”了。

下面就围绕G（栅极）、S（源极）、D（漏极），把开关电源里最关键的接法逻辑讲清楚：Nmos与PMOS到底差在哪，为什么只差一个脚位，可靠性却能差一整档。

1. 先把三只脚的“关系”捋顺：关键不是Vg，而是Vgs

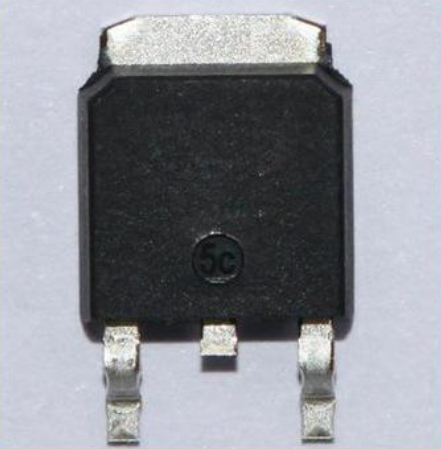

mos管三只脚分别是：

• 栅极 Gate（G）：控制端，决定开/关

• 源极 Source（S）：参考端，所有驱动都要看它（Vgs）

• 漏极 Drain（D）：承载主功率电流的端子

MOS管作为开关，本质是靠Vgs控制源漏之间是否形成导电沟道：

当Vgs超过阈值电压Vgs(th)时导通；反之关断。

很多“明明给了高电平却不开”的现象，几乎都能用一句话解释：

你看的是Vg对地，但器件真正看的是Vg相对Vs。

用个直观比喻：栅极像水龙头旋钮，源/漏像进出水管；旋钮转多少（电压差），决定水流通断（电流通断）。

2. NMOS与PMOS：导通条件相反，负载位置也相反

不要把NMOS和PMOS当成“符号不同的同一种管”。它们的导通条件相反，接法也会跟着反过来。

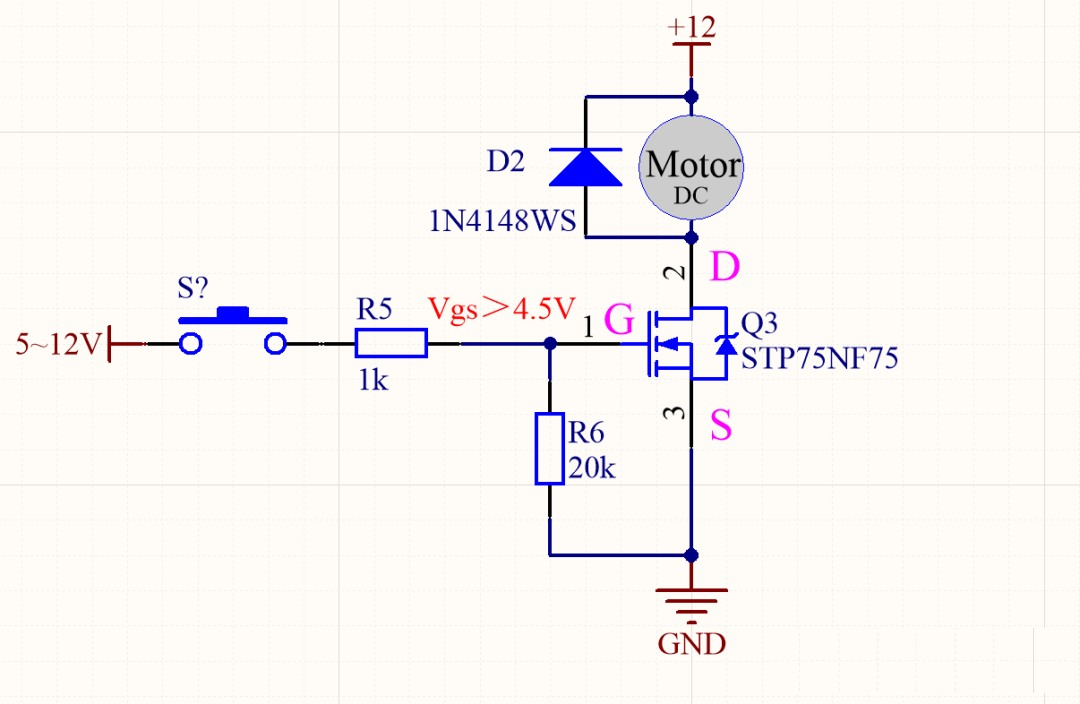

NMOS：栅极相对源极“更高”才导通

• 条件：Vgs > Vgs(th)

• 典型用法：低端开关（控制“与地之间的导通”）

• 典型接法：负载接在漏极，源极接地（或低电位端）

材料中也明确：NMOS的电流方向典型为由漏极流向源极。

为什么负载要接漏极？核心就一句话：

源极接地后电位更稳定，Vgs更稳定，导通更“干净”。

PMOS：栅极相对源极“更低”才导通

• 条件：栅极电压低于源极电压，且|Vgs|超过阈值

• 典型用法：高端开关（控制“与电源之间的导通”）

• 关键接法：负载应接在源极

一句话记忆，够用也不容易记错：

NMOS做低端：负载去D，S去地；PMOS做高端：负载去S。

3. 负载位置为什么是“生死线”：NMOS把负载接源极会发生什么

我在排查开关电源发热问题时，最怕看到一种画法：NMOS源极串着负载。因为它很容易把开关管逼进“半开半闭”。

材料里给了典型后果：

电机负载如果错误接在NMOS源极，会导致栅源电压随负载电流波动。

背后的因果链很直接：

• 你希望MOS管要么全开、要么全关（损耗最小、温升可控）

• 负载接源极后，源极电位会随着电流、线阻、走线寄生等抬升/波动

• Vgs = Vg − Vs 被削弱，甚至瞬间低于阈值

结果就是“半导通”：

导通不彻底 → 等效Rds(on)变大 → 发热飙升 → 过热损坏概率大幅上升。

这也是为什么工程上常说：MOS管最危险的状态不是“关着”，而是“关不死、开不透”。

4. 驱动电压匹配：不是“3.3V高电平=一定能开”

材料里有一个很典型的坑：工程师把3.3V信号直接驱动12V系统的NMOS栅极，导致栅源电压差不足，开关始终无法跨越门槛；后来改为光耦隔离驱动，栅极获得足够电位差，功能立刻恢复。

这里要抓住两个要点：

1）驱动看的是Vgs，不是Vg

源极一旦抬升，你的“高电平”可能就不高了。

2）驱动电压要留余量

材料给出的经验原则是：驱动电压应超过MOS管阈值电压的20%–30%；并举例说明12V系统通常需要约15V左右的栅极驱动电压。

你可以把它理解成：启动不是“刚好够”，而是要“有把握”。

5. 栅极不能悬空：暗电流与误导通往往从这里来

还有一种故障更隐蔽：电路看似关断，但待机功耗异常、偶发误动作、或者“摸一下就变”。

材料点名原因：栅极悬空陷阱。未使用的MOS管栅极必须接地，否则静电积累可能意外导通；并给出案例：某智能家居设备因此产生5mA暗电流，导致待机功耗超标。

对开关电源来说，G脚必须有明确的电位归宿（例如下拉到地），否则噪声耦合、静电积累都可能把器件拉进不受控的导通区。

6. 感性负载别硬关：续流二极管是“保命通道”

电机、继电器等感性负载关断时，会产生反向电动势。材料给出的铁律是：感性负载必须并联反向二极管，用于泄放能量，避免高压击穿MOS管。

可以把它当成能量的“泄洪道”：

关断瞬间电感电流一定要有路走；没有续流路径，电压就会被抬高，直到击穿器件或打穿绝缘。

7. 一张更可执行的自检清单（画图/审图都能用）

如果你正在审开关电源原理图，下面这几条按顺序扫一遍，通常能快速定位“接法类问题”：

• 先确认：NMOS还是PMOS（两者导通条件相反）

• NMOS低端开关：负载在D，S到地，确保Vgs稳定

• PMOS高端开关：负载在S，栅极拉低形成足够|Vgs|

• 驱动电压：别只看“逻辑电平”，要确认Vgs是否足够，并按20%–30%余量原则设计

• 栅极必须有明确下拉/回路，避免悬空误导通与暗电流

• 感性负载必须给续流路径（反向二极管），避免关断尖峰击穿

MOS管三只脚看似简单，但在开关电源里它们是一套围绕Vgs、负载位置与能量释放路径建立起来的系统规则。把NMOS与PMOS的负载连接差异吃透，很多“像玄学一样的发热与不稳定”，都会变成可验证、可定位、可修正的工程问题。

如果你愿意，把你的应用场景留言（低端/高端、母线电压、驱动电压、负载类型：电阻/电机/继电器），以及你当前的S/D连接方式写清楚。我可以按上面的清单帮你逐项对照。觉得有用也建议先收藏，后面画半桥、做驱动时会反复用到。
