高压大电流mos管

发布时间:2026-06-02编辑:国产MOS管厂家浏览:0

你是否有过这样的经历?精心设计的电路板,却在满载测试时发出一阵焦糊味,或是设备运行中莫名重启,一切努力瞬间归零。在智能设备追求极致的今天,电源系统早已不是简单的开关转换,而是关乎性能、稳定与成本的多重博弈。而这场博弈的核心棋手,往往藏在一块看似不起眼的半导体器件里——高压大电流MOS管

当工程师的目光聚焦其上,选型便成了一场精密的权衡:它不只是参数表上的几个数字,更是一整套关乎效率、驱动、封装与长期可靠性的系统工程。从工业产线到新能源汽车,从光伏逆变器到精密仪器,每一次高效的运行背后,都有一套关于mos管的硬核逻辑。

视角一:效率核心的守护者,远不止一个参数

提起高压大电流mos管,许多人第一反应是它的承载能力。比如,一款额定电流高达180A、耐压600V的管子,确实能轻松应对工业电源或车载充电模块中的峰值电流冲击。但真正的考验,藏在连续的动态运行中。

传统场效应管的瓶颈在于热。大电流工况下,过高的导通损耗会迅速转化为热量,导致器件过热、效率急剧下降,甚至永久失效。因此,工程师选型时,必须在导通电阻(Rds(on))这一指标上锱铢必较。以华润华晶微的600V MOS管为例,其导通电阻低至0.005Ω,这个细微的数值差异,意味着在同样电流下,损耗大幅降低,热能产生更少。这带来的直接效益,是系统整体转换效率可提升约30%。

但这并非效率的全部。采用高纯度硅晶圆材料和精细化封装工艺,确保了器件在长期工作中的稳定性和一致性。对于光伏逆变器这类需要7x24小时不间断运行的设备而言,材料的可靠性与工艺的精密性,直接决定了系统能否在恶劣环境下保持高效输出,避免因单点故障引发的整机降额。因此,选择它,选的不只是一个器件,更是对项目全生命周期稳定性的投资。

视角二:驱动匹配的艺术,唤醒器件的全部潜能

拥有了一颗强大的“心脏”,如何让它精准有力地跳动,是下一个关键。许多系统失效并非MOS管本身问题,而是驱动电路不匹配所致。驱动不足,会导致开关速度变慢,开关损耗激增;驱动过冲,又可能引发栅极振荡甚至击穿。这时,一个合适的大功率驱动芯片就成了“黄金搭档”。

以EG2132这类大功率MOS管驱动芯片为例,其1.5A的强大驱动电流输出能力,能迅速为大尺寸功率管的栅极电容充电和放电,显著缩短开关的上升和下降时间。开关速度越快,在过渡状态停留的时间就越短,由此产生的开关损耗自然大幅降低。实测表明,优化的驱动方案可将开关频率提升至50kHz以上,同时系统温升下降22%。

更重要的是安全。在智能设备频繁启停、负载突变的场景中,电流尖峰是隐形的杀手。优秀的驱动芯片会集成过流保护、欠压锁定等高阶功能。例如,某些方案内置的高精度电流检测电路,能实时监控负载状态,一旦电流异常,便能迅速响应,关断MOS管,从而在源头避免误触发或管子击穿。这相当于为系统装上了敏锐的“神经系统”和可靠的“安全阀”。

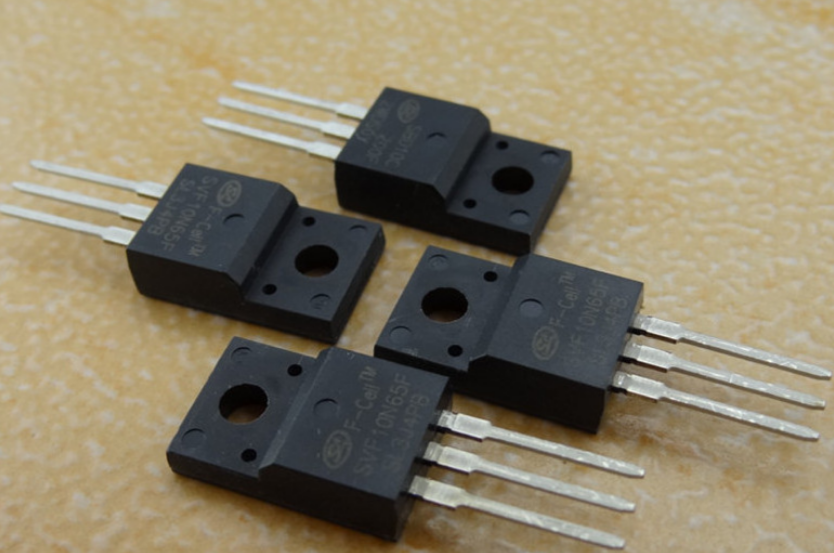

高压大电流mos管

视角三:封装与EMI,那些被低估的“静默”较量

当我们谈论性能时,常常只关注电气参数,却忽略了物理封装和电磁兼容性(EMI)带来的深远影响。封装不只是保护芯片的外壳,更是热量传导、机械应力与长期可靠性的第一道防线。

在高功率密度设计中,散热是永恒的课题。TO-220、TO-247等经典封装形式,通过金属基板将芯片产生的热量高效导出至散热器。更先进的封装,如采用金属基板结合陶瓷焊层的结构,能大幅提升散热效率,同时避免传统塑料封装因长期热循环导致的材料疲劳和焊点开裂问题,从根本上延长了整机寿命。

而EMI噪声,则是高端设备必须跨越的另一道门槛。尤其在服务器、医疗设备等对电磁环境敏感的应用中,MOS管开关过程中产生的高频噪声,可能干扰自身及周边电路的正常工作。优秀的MOS管设计,会通过优化内部寄生参数和采用低噪声栅极驱动技术来抑制电磁辐射。例如,某些型号通过优化开关轨迹,使其在高达500kHz的开关频率下,依然能将电磁噪声控制在65dB以下,实现“高性能”与“静默运行”的兼得。

视角四:性价比的真相,长期主义者的精明账

面对项目预算,成本往往是首要考量。一些决策者会因初期成本而倾向于选择规格较低的器件。然而,对于高压大电流MOS管,真正的成本计算需要拉长时间维度。

以一款市场价格仅1.51元,却能在85V电压下承载180A电流的国产器件为例。其低导通电阻的特性,直接转化为运行时的电能损耗降低。长期来看,节省的电费可能远超器件本身的价差。有分析指出,在某些大规模连续运行的工业设备中,节能效果可达15%以上,一两年内节约的电力成本就足以覆盖器件选择带来的全部溢价。

此外,供应链的稳定性与合规性也是“隐性成本”。选择能提供可开专票、具备RoHS等国际环保认证、支持外贸订单服务的供应商,意味着采购流程透明、财务合规、出口无忧。这避免了后期因合规问题导致的交付延迟、退货甚至罚款风险,是对项目总成本更负责任的管理。

结语

选择一款高压大电流MOS管,从来不是简单地勾选参数清单。它是一个系统工程思维下的综合决策——在极致的效率、精准的驱动、可靠的物理封装、洁净的电磁环境与精明的全周期成本之间,找到那个最佳的平衡点。

它关乎设备能否在关键时刻稳定输出,关乎产品能否在市场竞争中凭借可靠性与低能耗脱颖而出,更关乎工程师的每一个设计能否经得起时间和严苛环境的考验。当智能浪潮席卷每一个行业,这些藏在电路深处的硬核器件,正以其静默而强大的力量,悄然定义着未来设备的效能边界。下一次当你审视你的电源设计,不妨多问一句:我的MOS管,选对了吗?
