做电源和电机驱动的人,迟早都会遇到一个瞬间:电路图画完了,拓扑也选定了,变压器、磁件、控制芯片都定得八九不离十,最后卡在一颗“看起来都差不多”的高压MOS管上。

650V、750V、900V;Rdson、Qg、封装、雪崩能力;型号一长串,手册一厚摞。选便宜的怕失效,选性能最强的又怕成本和供货把项目拖死。高压mos管不是“照着耐压和电流抄作业”,而是一门把参数表翻译成真实工况的工程语言。

这篇文章就把这门语言拆开讲:从常见型号与定位,到关键参数怎么读,再到按场景下决策的思路,最后补一眼你绕不开的趋势——硅基超级结还会怎么进化、SiC会在哪些地方把你“换代”。


先把“常见型号”放到地图上:它们各自解决什么问题

市面上高压mos管很多,但工程选型时最怕的不是“选择少”,而是“每个都说自己全能”。把型号先放回它们擅长的战场,你的决策会一下子清晰。

1)追求低损耗与工业可靠性:固锝 GMN019A030P

固锝电子 GMN019A030P 采用 TO-247ADA 封装,核心卖点是极低损耗,强调优化 FOM($Rdson \times Qg$,可以理解为导通损耗与开关损耗的一种综合权衡指标,越低越有利于效率)。它还通过 100% 雪崩测试,用来应对极端电压冲击下的生存能力,更偏向工业电机驱动、光伏逆变器这类对稳定性要求严苛的应用场景。

如果你的系统更像“常年在工况边界跑”的设备,而不是“实验室里能跑得很漂亮”的样机,这类定位的器件通常更让人安心。

2)650V平台多场景适配:士兰微 SVF65R950CMJ(D)

士兰微 SVF65R950CMJ(D) 被描述为 650V 耐压平台的标杆型号,具备 9A 电流能力,适配 AC-DC 开关电源拓扑;并且强调可兼容多种架构:既能用于 DC-DC 转换,也能用于高压 H 桥 PWM 电机驱动,尤其面向电动工具、无人机电调等高频开关应用。

它的价值在于“通用性”:当你需要一颗器件横跨不同产品线、缩短验证周期时,这类多场景适配型号往往更顺手。

3)户外储能与性价比路线:微硕 WSD75100DN56 / WSR10N65F

微硕半导体给的是“双平台方案”:

  • WSD75100DN56:面向户外储能电源设计,强调高耐压与强电流承载,适应温度骤变、湿度波动环境下的稳定放电需求。

  • WSR10N65F:650V 基础电压型号,定位高性价比电机驱动方案,适用于家用电器、小型水泵等需要平衡成本与性能的场景。

这两颗的关键词很清楚:一个解决“环境与负载波动大”,一个解决“预算紧但不能太差”。

4)抗浪涌、抗冲击的“启动瞬间守门员”:AOT/AOB 系列(如 AOT12N60FD 等)

AOT/AOB 系列基于先进高压 mosfet 工艺,强化动态响应鲁棒性。材料里提到:它能在 AC-DC 电源启动瞬间的电压浪涌冲击下保持稳定,因此成为服务器电源、充电桩模块的常见选择。

很多失效并不发生在稳态,而发生在“开机那一瞬间”“负载突变那一下”“电感反峰那一下”。能扛住这些瞬时事件的器件,在工程上往往比“实验数据漂亮”更重要。


参数表不是背诵题:你要学会把它读成“损耗”和“风险”

高压MOS管选型最常见的误区,就是把参数当作一串门槛:耐压够不够、电流够不够、封装能不能焊。真正决定你系统稳定性和效率的,是这三件事:

1)电压裕量:不是保守,是给系统买“保险”

材料给了很明确的建议:标称耐压需留出 20%~30% 冗余。比如 600V 系统应选 750V 以上型号,避免雷击或电感反峰电压导致击穿熔毁。

这句话的含金量很高,因为它直接告诉你:高压系统里,“看见的电压”不等于“器件承受的电压”。反峰、浪涌、启动瞬态,都会把瞬时电压抬到你意想不到的高度。

换句话说,耐压不是“能用就行”,而是“要能扛住最坏一天”。

2)损耗博弈:高频盯 Qg,大电流盯 Rdson

材料把思路拆得很清楚:

  • 高频应用(>100kHz):侧重优化 Qg(栅极电荷),降低开关损耗占比。

  • 大电流直通场景:优先选择 Rdson 更低的型号,减少热累积。

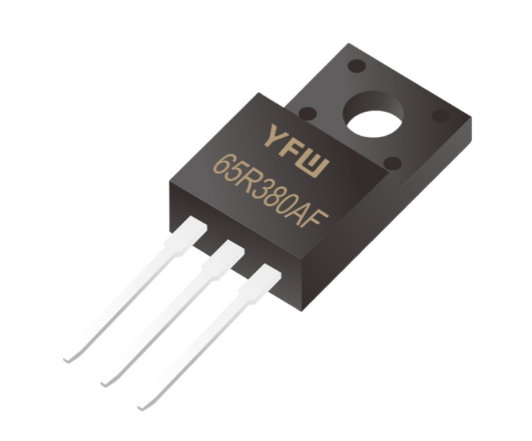

常用高压mos管型号

这就是工程里最实用的分岔路:

如果你在做高频开关(比如追求更高功率密度、开关频率上去之后磁件可以小一圈),Qg 往往会决定你驱动损耗和开关损耗的上限;

如果你在做大电流、导通时间长的场景,Rdson 直接决定热量生成速度,热起来了,可靠性就跟着下去。

而 FOM($Rdson \times Qg$)之所以常被强调,正是因为很多时候你不能只看其中一个参数:Rdson 很低的器件可能 Qg 很大,结果高频下效率并不理想;Qg 很小的器件可能 Rdson 偏高,结果大电流导通时发热难控。固锝 GMN019A030P 强调优化 FOM,本质就是在告诉你:它在“导通”和“开关”之间做了更优的综合取舍。

3)热管理:封装不是外观,是散热路径

材料给了一个很直观的对比:TO-247ADA 封装(如 GMN019A030P)的散热基板面积比 TO-220 大 40%,同时也提醒需要匹配散热器热阻参数,避免“导热瓶颈”。

很多人会在电路上算损耗、算温升,却在结构上忽略了热阻链条:芯片到封装、封装到散热器、散热器到空气,每一段都可能卡你脖子。

所以封装选择不是“能不能装得下”,而是“热能不能走得掉”。在高压大功率场景里,这是成败线。


把参数翻译成场景:一套可落地的选型决策树

你可以把选型步骤简化成三问,顺序不要反:

第一步:系统最坏瞬时电压是什么?裕量留足了吗?

先按 20%~30% 冗余把耐压平台定下来。

如果你的系统处在更容易遭遇浪涌冲击的位置(比如 AC-DC 启动瞬态很凶、外部供电环境复杂),那你更要把“瞬态”当成常态去考虑。AOT/AOB 这类强调启动浪涌下稳定性的器件,在这种场景里价值会更突出。

第二步:你的损耗是“开关损耗主导”还是“导通损耗主导”?

  • 若你属于高频应用(>100kHz):优先关注 Qg,并用 FOM 作为综合参考。

  • 若你属于大电流导通:优先关注 Rdson,并把热管理当作设计的一部分,而不是事后的补救。

这一步会直接决定你选“低 Qg 路线”还是“低 Rdson 路线”,也决定了你后续对驱动、电磁兼容、散热器规格的投入。

第三步:设备的“性格”是什么?是工业硬扛,还是消费级平衡?

  • 工业电机驱动、光伏逆变器:更看重雪崩能力、稳定性、长期可靠性,像 GMN019A030P 这种强调 100% 雪崩测试、低损耗与工业场景的型号,会更契合。

  • 家电、小型水泵等:往往需要成本与性能平衡,WSR10N65F 这类定位高性价比电机驱动的器件更合适。

  • 户外储能:面对温度骤变、湿度波动等环境挑战,WSD75100DN56 这类面向户外储能设计的型号会更贴近需求。

  • 服务器电源、充电桩模块:启动浪涌、工况变化、系统复杂度高,AOT/AOB 系列在抗冲击上的优势更容易转化为系统稳定性。

你会发现:型号“常用”并不等于“万能”,它只是因为在某类场景里综合表现好、容易复用、踩坑少。


国产突破在改变什么:不仅是“能买到”,还有“能持续买到”

材料里提到东微半导体的两点布局,很值得工程视角关注:

  • 超级结技术深化:通过电荷平衡原理重构芯片结构,使 650V 及以上平台导通电阻降低 30%~50%,显著减少开关损耗。

这意味着在主流高压平台上,硅基器件仍在把效率往上推,并不是“已经到头”。

  • 12 英寸晶圆产能落地:2023 年新增产线提升供货能力 30%,缓解高端型号“一管难求”。

对工程师来说,“供货能力”不是采购部门的事,它会反过来决定你能不能稳定量产、能不能维持BOM一致性、能不能在认证与可靠性验证后不被迫换料。

当国产的技术路线和产能同步推进,你在选型时就多了一个现实收益:风险更可控。


未来趋势别只当新闻看:你现在的选型会受它影响

材料对趋势的判断很清晰:碳化硅(SiC)MOS 管在高压领域渗透加速,但硅基高压 MOS 管凭借成本优势与工艺成熟仍主导主流市场;下一代技术将呈现混合架构:

  • 1200V 以上平台采用 SiC MOS 实现极限能效

  • 600V~900V 区间硅基超级结 MOS 持续优化 FOM

  • 封装创新(双面散热、塑封集成)推动功率密度突破 200W/cm³

这段话对你“当下”的意义是:

如果你的产品在 600V~900V 区间,短期内硅基超级结仍是主战场,你可以把精力放在 FOM、热设计、浪涌可靠性这些更直接影响落地的指标上;

如果你在往 1200V 以上走,或对能效有极限追求,SiC 的路线会越来越难绕开;同时封装也将成为你后续迭代的关键变量,因为功率密度越高,热路径越决定生死。


高压MOS管的选型,表面是“查型号”,本质是“对工况负责”。你要做的不是找到一颗最强的管,而是找到一颗在你的电压波动、频率选择、散热条件、成本约束里,能长期稳定工作的管。

如果你愿意,把你的应用场景补充三点:拓扑(AC-DC/逆变/电机驱动等)、大致开关频率、母线电压范围。我可以按“电压裕量—损耗主导—热路径”这三步,帮你把候选型号的决策链条再压缩一层,做到更接近可直接落板的选型方案。
