mos管的放大区截止区饱和区

朋友们，当你拆开一个手机、打开一个充电器，甚至瞥见街角闪烁的LED屏时，你可能不会想到，有一个微小的“开关”正在静默地掌控着电流的脉搏。它不是简单的通断器，而是一个拥有多重“人格”的精密器件——MOS管。今天，我们就一起走进它的三个核心工作区：截止区、恒流区与可变电阻区，看看这片微观世界的电子，是如何演绎出截然不同的生命状态的。

如果把mos管比作一座水闸，那么它的工作状态，完全取决于两个关键的“水位差”：栅源电压Ugs和漏源电压Uds。正是这两个电压的微妙博弈，划定了三个泾渭分明的王国。

第一幕：寂静的国度——截止区

想象一下，水闸的闸门紧紧关闭，上游的水位（Ugs）甚至没有达到打开闸门的最低要求（Ugs(th)）。此时，无论下游的水道（Uds）是深是浅，闸门之后都是一片死寂，没有一滴水能够通过。

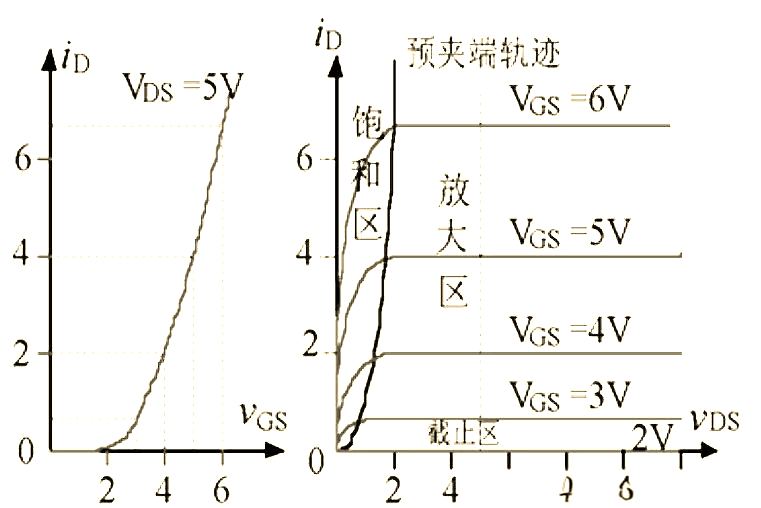

在mos管的世界里，这就是截止区。当Ugs < Ugs(th)时，管子内部的导电沟道尚未形成，或者说被完全“夹断”。此时，从漏极到源极的路径是绝缘的，电流Id为零。管子如同进入了深度睡眠，对外界的电压变化无动于衷。在输出特性曲线图上，这个区域蜷缩在最下方，紧贴着横坐标轴，是一条沉默的基线。它是电路的“关”态，是能量节省的基石，也是数字电路中逻辑“0”的物理体现。

第二幕：稳定的洪流——恒流区（饱和区）

现在，闸门被抬升到了一个足够的高度（Ugs ≥ Ugs(th)），并且下游的水道足够宽阔深邃（Uds ≥ Ugs - Ugs(th)）。此时，一个神奇的现象发生了：流过闸门的水流量，不再受下游水位高低的影响，而只由闸门开启的高度（Ugs）唯一决定。水流量达到了一个稳定的饱和值。

对应到MOS管，这便是它的核心舞台——恒流区，也常被称为饱和区。请注意，这里的“饱和”与三极管的饱和含义截然不同，它反而是MOS管发挥放大作用的区域，相当于三极管的“放大区”。

在这个区域，导电沟道已经形成，但靠近漏极的一端被Uds挤压而变窄，形成了所谓的“夹断点”。电流Id的传输，受控于沟道起始端的电压Ugs。一旦进入此区，Id就基本与Uds无关，呈现出恒流特性。这种“电压控制电流”的本领，让MOS管成为了模拟电路中的绝佳放大元件。你只需用微小的Ugs变化，就能精准地控制一个相对较大且稳定的Id，这正是放大器、恒流源等电路仰赖的灵魂所在。

第三幕：善变的通道——可变电阻区

最后一种情形：闸门已经开启（Ugs > Ugs(th)），但下游的水道非常浅窄（Uds < Ugs - Ugs(th)）。此时，整个沟道畅通无阻，流过闸门的水量，会随着下游水位的升高而线性增加。闸门本身，仿佛变成了一个可以调节宽窄的水道，其阻力随着闸门高度（Ugs）的变化而变化。

这就是可变电阻区。此时，沟道未被夹断，MOS管的漏源之间就像一个由Ugs控制阻值的线性电阻。Ugs越大，沟道越宽，等效电阻就越小，Id随Uds的增大而线性上升。这个区域是MOS管作为压控电阻或电子开关（在深度导通时）的工作区域，常见于数字电路的输出级或模拟开关应用中。

一曲合奏：工作区如何服务于电路

理解了这三个区的特性，我们就能读懂更复杂的电路乐章。例如，一个由运算放大器与MOS管组成的精密恒流源电路，其精妙之处就在于负反馈的智慧。

在这个电路中，MOS管通常被驱动工作在恒流区。运放时刻比较着设定电压与采样电阻上的反馈电压。如果负载电流试图增大，反馈电压升高，运放输出会降低Ugs，让MOS管“少导通一点”，将电流拉回设定值；反之，电流减小则增大Ugs，让管子“多导通一点”。整个系统形成一个动态平衡，迫使MOS管始终工作在恒流区的某一点上，从而输出一个极其稳定的电流。这里的核心，正是利用了恒流区“Id由Ugs决定，且与Uds基本无关”这一稳定特性。

从寂静的截止，到稳定的放大，再到线性的可变电阻，MOS管的这三个工作区，构建了现代电子学最基础的逻辑与模拟版图。它们不是孤立的存在，而是一个连贯的谱系，随着两个电压的指挥棒灵活切换，共同奏响了从电源管理到信号处理，从数字逻辑到模拟放化的宏大交响曲。

下次当你手持电子设备，或许可以静心感知，这指尖方寸之间，正有无数的微观闸门，在这三个国度间悄然巡行，以绝对的精确，驾驭着奔流的电子之河。这，便是工程智慧在硅晶世界里写就的静谧诗篇。
