大电流mos管驱动电路详解

做大电流开关，最怕的不是“电路不工作”，而是那种更折磨人的状态：空载一切正常，一上负载就发热；波形看着还行，机器却时不时重启；偶发一下，轻则EMI不过，重则直接炸管。

很多问题最后都会落到同一个点：mos不是被“选坏”的，而是被“驱动坏”的。

这篇把大电流MOS管驱动电路按工程视角拆开讲：先讲驱动链路的基本原理，再落到选型与设计要点，最后把全桥控制、并联均流与保护这几块高频踩坑点串起来。

1）大电流MOS驱动，真正“驱动”的是什么

大功率mos管驱动电路通常由三部分组成：信号发生器、驱动电路、MOS管。

• 信号发生器产生所需的驱动信号；

• 驱动电路将信号放大和整形，再输出给MOS管；

• MOS管根据驱动信号变化控制通断，实现对电路的控制。

别把驱动理解成“给栅极一个电压”。MOS的三个管脚之间存在寄生电容，你看到的是方波，MOS看到的是一连串必须被快速充放电的“电容性负载”。这也是大电流场景里，驱动电流能力会被反复提起的原因。

把目标说得更直白一点：

• 栅极电压要到位；

• 栅极充放电要够快；

• 整个驱动链路要抗干扰、能自保。

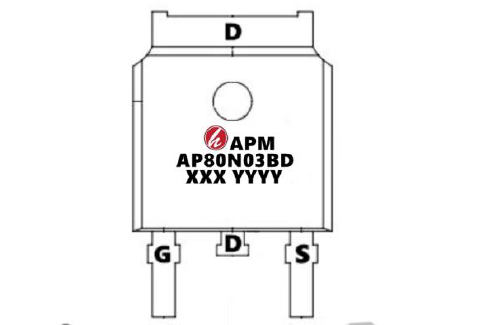

2）MOS管怎么选：别只盯最大电流、最大电压

在大功率应用中，选择合适的MOS管至关重要。需要同时考虑：

• 额定电流和功率：确保能承受所需负载；

• 开关特性和导通电阻：提升效率与稳定性；

• 封装形式与散热性能：决定温升与可靠性上限。

只看“最大电流/最大电压”，电路也许能工作，但很难稳定。因为导通后都有导通电阻存在，电流会在这个电阻上消耗能量，形成导通损耗；大电流时，这份损耗会被迅速放大成温升。

另外一个容易被忽略的点是体二极管：在单个MOS管中，漏极和源极之间有寄生二极管。驱动感性负载（如马达）时，它很关键——换流、回灌能量、尖峰抑制，都会绕不开它。

3）驱动电路怎么搭：电压要够，电流也要够

驱动电路应能提供足够的电流和电压来驱动MOS管。常见做法是“放大器 + 电流放大器”的组合：

• 放大器负责放大信号幅度并整形；

• 电流放大器负责给栅极提供足够电流；

• 同时要兼顾响应速度与抗干扰能力。

这里的“电流”不是为了给负载供电，而是为了让栅极的充放电更干脆。充得慢、放得慢，MOS就在导通与截止之间“拖泥带水”，损耗和干扰就会一起上来——波形可能还能看，但温升和可靠性会先给你脸色。

4）高端驱动：PMOS方便，但工程上常用NMOS

MOS导通特性决定了常见驱动方式：

• NMOS：Vgs大于一定值导通，适合源极接地的低端驱动，栅极电压达到4V或10V即可；

• PMOS：Vgs小于一定值导通，适合源极接VCC的高端驱动。

但在高端驱动中，PMOS虽然用起来省事，却往往面临导通电阻大、价格贵、替换种类少等问题，所以工程上通常还是使用NMOS。这意味着高端驱动对驱动电路要求更高：不光要“能开”，还要“开得稳、关得干净”，否则风险会在大电流下被迅速放大。

5）全桥驱动逻辑：四个MOS，时序比原理图更重要

全桥电路由四个MOS管组成：上侧两个开关管、下侧两个开关管。它们分别控制电流通断，通过合理控制，实现对电压和电流的精确控制。

全桥驱动方式常见两种：

• 半桥驱动：两个驱动信号控制两个MOS管；

• 全桥驱动：四个驱动信号分别控制四个MOS管。

全桥难点往往不在“会不会画”，而在“敢不敢上电”。因为四个开关彼此牵连，大电流场景里任何一次过冲、误触发、控制边界不清晰，都可能把问题从“效率差”直接拉到“硬件损坏”。

因此，全桥设计里必须同步考虑保护电路：MOS是敏感元件，容易受到过电压、过电流等影响，保护做得越早，你越有调试的余地。

6）并联驱动与均流：不是“并上就更大电流”

设计MOS管并联驱动电路时，需要考虑：

• 所需电流和电压能力，选择合适的MOS管；

• 开关速度、功耗、稳定性与可靠性；

• 驱动电路对MOS输入电容、输入电压与电流需求的匹配；

• 驱动芯片的输出能力、输入电压范围、过流保护等特性；

• 布局与连接方式对电磁干扰、串扰和稳定性的影响。

并联最怕的不是“不均流”这三个字本身，而是它背后的结果：某一只MOS因为驱动条件与回路条件不一致，先热、先累、先出问题。要避免这种情况，驱动能力与布局连接就不能靠“差不多”。

7）过热与电磁干扰：回路与散热往往是同一件事

大功率MOS在工作过程中会产生较大功耗和电磁干扰，需要采取措施防止过热与干扰，例如加入散热器和滤波电路，提高稳定性与抗干扰能力。

在高速开关应用中，“换流回路”是一个关键考量。减小换流回路中的寄生电感可直接降低开关损耗并提升效率。参考材料中提到，通过更紧凑的回路布局与回流路径设计，可显著降低寄生电感；在双脉冲测试中，这类布局实现了仅9 nH的回路电感，验证了紧凑回路的价值。

你会发现，回路做紧凑了，不只是EMI好看一点：损耗下降、温升降低、系统效率与稳定性往往一起跟着改善。

8）保护电路：大电流设计必须把“兜底”画进去

大功率应用中电流与电压都大，一旦故障可能造成严重损坏。因此需要加入过流、过压、过温等保护电路，保证电路和设备安全运行。

别等问题出现后再补保护。大电流场景里，保护不是“加分项”，是你还能不能完整复盘与迭代的前提。

做大电流MOS驱动，最容易犯的错误，是把它当成“栅极给个电压就行”。真正决定成败的，往往是寄生电容带来的充放电需求、换流回路的寄生电感、全桥控制边界，以及并联路径的一致性，再加上你有没有把过流、过压、过温的兜底提前设计好。

你现在做的是低端开关、半桥还是全桥？负载是电机还是电源？
