mos管应用电路详解

很多电路问题，绕来绕去，最后都落在同一个器件上：MOS管。

它不只是“开关管”。它能把不一致的电平“缝合”起来，能把反接风险挡在门外，能把上电那一下的浪涌按住，还能在合适的拓扑下做放大。

真正难的不是“你知道它能做什么”，而是你在画原理图那一刻，有没有把关键边界一次想全：方向对不对？电平关系成不成立？双向还是单向？速率能不能扛得住？

这篇就按项目里最常见的顺序，把几类mos管应用电路捋一遍：电平转换/隔离、防反接、开关与缓启动、逻辑转换、放大电路。尽量讲清楚“什么时候能用、什么时候别硬上”。

先把mos管这件事说清楚：你到底在控制什么

MOS管由源极、漏极、门极和金属氧化物层组成，核心在那层“金属—氧化物”结构：门极电压不直接让电流通过，但它能控制电子的流动，从而控制源漏之间的电流大小。

材料里对工作过程的描述，可以抓住“门电压改变源漏之间电容的充放电状态”这条线：

• 当门电压为正时，源漏之间的电容会被放电，源漏压差变小，电流增大

• 当门电压为负时，源漏之间的电容会被充电，源漏压差变大，电流减小

结构上，MOS管可分为两大类：普通MOS管，以及双极MOS管（两层金属氧化物层）。本文更关心的，是应用电路里那几件事：门极怎么接、方向怎么放、外围阻容怎么配，才能让它“该导通时导通、该关断时关断”。

一、电平转换/隔离：省器件的方案，最怕你把方向画反

不同子系统之间传数字信号，接口电平不一致很常见，于是就会用到电平转换电路。市面上有专门的电平转换（或隔离）IC；从成本角度，也有人用MOS管或三极管自己搭。

材料给出的提醒很短，但每一个字都在点坑：

• 注意电平的高低和MOS管方向

• 外接电路电平是否确定、是否双向通信、通信速率等因素，都会影响细节

把它落到“开画之前的检查清单”，你至少要先问自己三件事：

1）这是单向还是双向？

双向通信时，不能按“只从A推到B”的想法去硬套，否则另一侧回来的信号可能过不去。

2）低端/高端电平是否确定？

材料点名“外接电路电平是否确定”。工程里最常见的翻车，就是默认某侧一定有稳定上拉或稳定电平，结果外设一换就出现浮空、误触发。

3）速率能不能接受？

材料在双向Level Shift里给了一个很实用的判断：用于I2C这类开漏总线“肯定没问题”。但它也提醒大家思考：能不能用于串口、SPI或其它推挽输出形式？

并且速率太快信号会失真，“一般100K以内问题都不大”，超出就要实际观察波形失真情况，看能否接受；同时“低端电压一定要低于等于高端电压”。

这类电路的价值，不在“省一个芯片”，而在你把它当成边界清晰的模块：电压关系、通信方式、速率上限，一条不满足就别侥幸。

二、防反接：压降，决定你用二极管还是用MOS

电源接口设计里，反接是绕不过去的风险。没有相应的电路设计，很容易把电路烧坏。

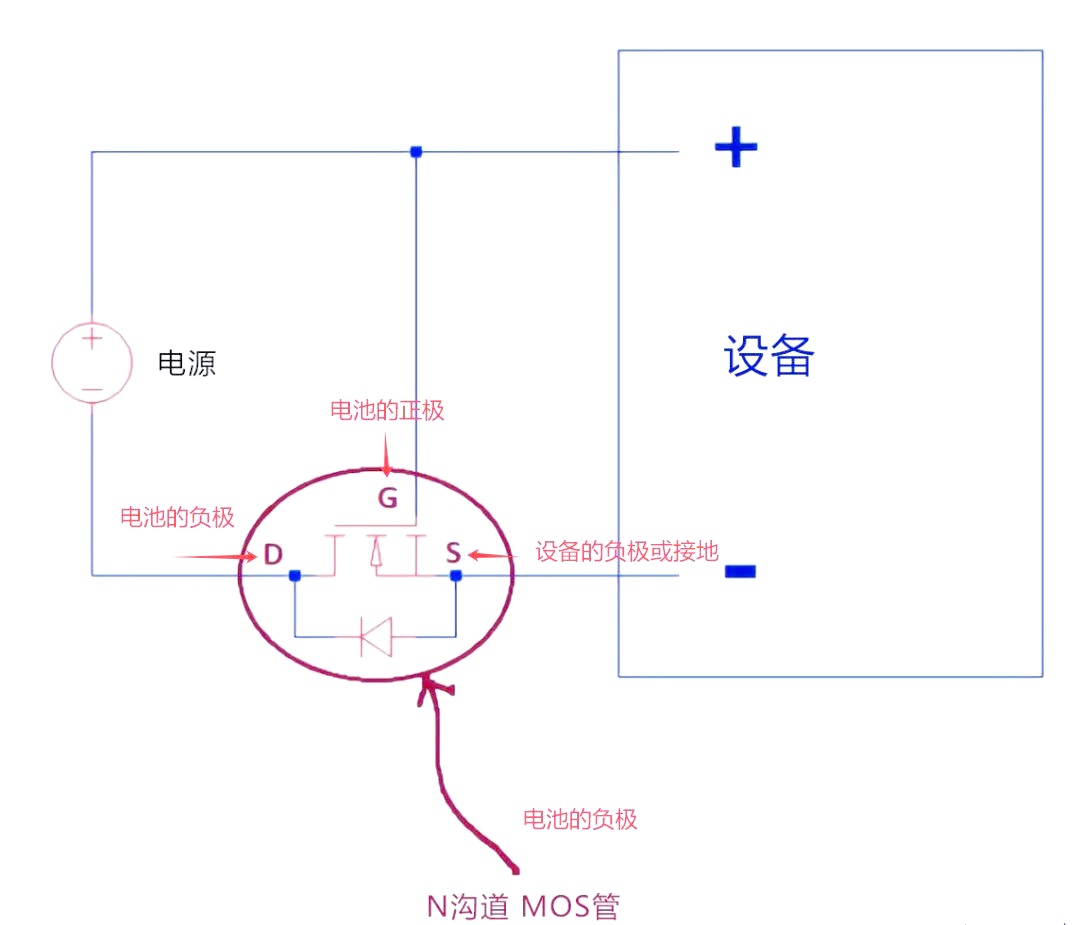

材料的结论很明确：MOS管防反接的好处是压降小，能规避普通二极管压降大的弊端；并且常见用法是：

• PMOS管常用在正极

• NMOS管常用在负极

还有一个容易被忽略的点：图只是示意结构，门极具体需要接阻容器件，同时也可以起到缓启动作用。也就是说，你以为你在做“防反接”，很多时候你其实是在同时决定“上电是否平滑”。

如果你对“压降到底差多少”没有量感，参考材料里给了对比：标准硅二极管压降为0.6 V至0.7 V，肖特基二极管压降为0.3 V。而用mosfet做理想二极管时，压降由RDS(ON)和电流决定：例如1 A负载下，10 mΩ MOSFET的压降约10 mV，功耗约10 mW；对比常规二极管典型功耗约600 mW。

电流一上来，压降就不再是“有没有一点点”的问题，而是效率与发热的硬指标。

三、开关电路：别把MOS只当“硬切刀”，上电行为也要管

MOS管作为电子开关控制电源通断，是最常见的用法。材料给的经验规则也很直接：

• 正极一般用PMOS管

• 负极一般用NMOS管控制

但开关不仅决定“通不通”，还决定“怎么通”。当负载容性较大，硬上电容易带来浪涌、电源掉压、误复位等一串连锁反应，于是就引出缓启动设计。

四、缓启动：目的就是压住浪涌，让电压“慢慢爬上去”

材料指出：在开关作用中，如果负载容性较大，需要缓启动设计。

参考材料里对“直流浪涌电流抑制开关”也给了同样的工程结论：启动时缓慢升高电压以抑制上电浪涌电流；电压升高的时间由电容C1与电阻R6决定，值增大，缓启动时间变长。

这里最重要的不是“加个RC”，而是你要明确：你希望它多慢、慢到什么程度会影响系统上电时序。缓启动不是玄学，是你在用两个元件定义上电波形。

另外别忘了前面防反接部分提到：门极的阻容器件也可以起到缓启动作用。很多项目里，防反接与缓启动本来就是同一套门极网络在共同决定系统上电行为。

五、逻辑转换：有时你要的不是电压域，而是“高低逻辑翻转”

材料专门强调：信号除了电平高低的转换，很多时候还需要电平逻辑高低转换。MOS管和三极管都可以实现，材料给出了MOS管方式作为参考。

这段话的价值在于提醒你先把需求说清楚：

你是在解决“3.3V/5V不兼容”，还是在解决“逻辑关系需要反相”？别把两件事混在一起做，否则电路会越来越绕。

六、放大电路：能做，但别忘了参数关联与风险边界

材料提到：对于跨导大的VD-MOS管，可以用来搭建放大电路，并给出了放大电路仿真示例。

同时它也给出一句非常严肃的提醒：在大功率电路设计中，务必理解各种参数的实际意义和关联关系，以免造成严重后果。

这句话放在这里，其实就是在提醒你：当MOS管从“开关”走向“放大/线性”用途时，很多问题不再是“导通就行”，而是参数、热与工作状态之间的相互牵制。别拿“能跑”当“可靠”。

把这些电路串起来看，MOS管的价值不在“万能”，而在“可塑”

电平不一致，用它做电平转换/隔离；

电源怕反接，用它做防反接；

负载太“猛”，用它做开关与缓启动；

逻辑关系不顺，用它做逻辑转换；

需要增益，用它做放大电路。

但每一种“可塑”，都对应一组你必须回答的工程问题：方向对不对？电平关系成立吗？双向还是单向？速率能不能接受？上电浪涌怎么管？门极阻容怎么配？

如果你正在做MOS管应用电路详解相关的项目，建议先把本文收藏起来当检查清单用。也欢迎你在评论区补充你的实际场景：是I2C这类开漏总线，还是推挽输出？大概速率多少？电压范围是什么？我更希望你把“最困扰你的那一处”说清楚，我们再沿着状态把它拆到能落地为止。
