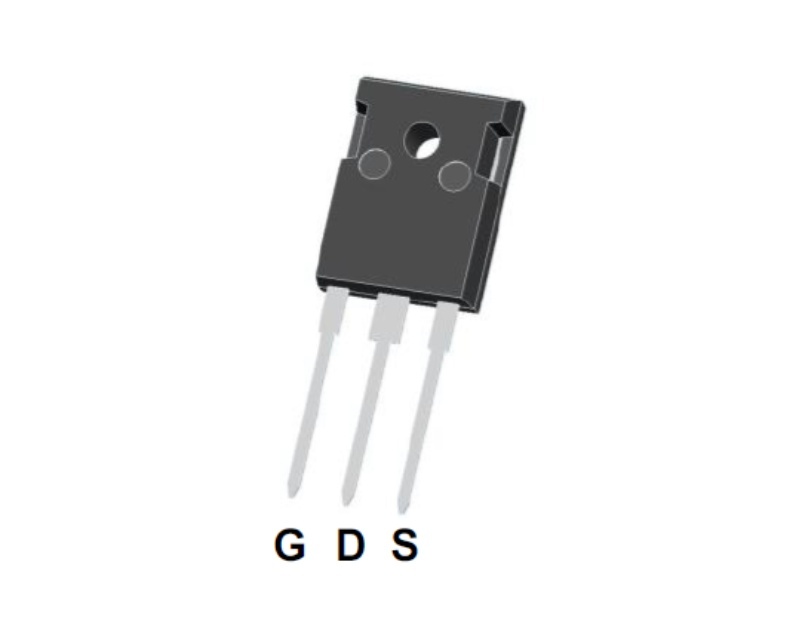

p型mos管工作原理详细讲解

P型MOS管最容易让人迷糊的也正是这点——它不是靠“硬推电流”去开关，而是用电场先“造出一条路”，再决定这条路让不让电流走。

这篇就围绕三件事把逻辑顺下来：阈值电压到底意味着什么、导电沟道怎么来的、漏源电压又为什么会改变“这条路”的样子。

先把结构看明白：它凭什么能被“电场”控制？

P型mos管属于金属氧化物半导体场效应管，由三类关键结构组成：

• P型衬底

• N型漏源区

• 栅极与半导体之间的绝缘层（氧化层）

它的核心特点是：栅极和半导体之间隔着绝缘层。栅极电压不会像导线那样把电流直接“送进去”，而是通过电场影响半导体内部载流子的分布。

也正因为这种隔离，mos管具备输入阻抗高、噪声低、热稳定性好、抗辐射能力强、体积小、质量轻、耗电省、寿命长等优点，所以在大规模集成电路中应用非常广泛。

工作第一步：先“建路”——导电沟道是怎么形成的？

MOS管要工作，前提是漏极和源极之间先出现一条可导电的通路，也就是导电沟道。材料里强调了一点很关键：

漏极和源极之间并不存在原始导电沟道，所以工作时需要先建立。

建立沟道的动作来自栅源电压 VGS。材料用的是“VGS>0 形成电场、吸引电子、排斥空穴”的描述，并且给出了阈值电压 VT 的意义：

当外加正向的栅源电压 VGS > 0 时，栅极下方氧化层上出现上正下负的电场，这个电场会：

• 吸引P区中的自由电子，使其在氧化层下方聚集

• 排斥P区中的空穴，使之离开该区域

• 且 VGS 越大，这种效应越明显

当 VGS 达到阈值电压 VT 时，聚集的自由电子浓度足够大，于是栅下形成一个新的 N 型区域，像一座桥梁把漏极和源极连接起来——这就是导电沟道（材料中以 N 沟道的形成过程来说明“沟道如何被建立”这一通用机理）。

这句话建议你牢牢记住：VGS 到没到 VT，不是“导通强不强”的问题，而是“路有没有被造出来”的问题。VGS > VT 是建立沟道的必备条件。

第二步：再“通车”——漏极电流是怎么出现的？

沟道建立了，还不够。电流要流动，还需要漏源之间有驱动电压 VDS。

材料把这一点说得很直接：如果导电沟道没有建立的话，只有 VDS，漏极电流是不会出现的。

也就是说，电流的出现至少要满足两件事：

1）有沟道（由 VGS 决定）

2）有驱动（由 VDS 提供）

用更贴近开关电路的语言讲就是：栅极决定“有没有路”，漏源电压决定“车能不能跑起来”。

关键细节：VDS 会改变沟道形状，电流不只是“开/关”

很多人学习 MOS 管容易把它当成理想开关：要么通、要么断。但材料给了一个很重要的动态画面：

当漏极电压 VDS 出现之后，因为漏极电位高于源极，会导致氧化层上的电场分布不均匀：靠近源极强度大，靠近漏极强度弱，于是导电沟道也随之变化——靠近源极处宽，靠近漏极处窄。

这段话真正想告诉你的是：沟道不是固定的一根“导线”，它更像被电场塑形的“可变通道”。所以漏极电流 Id 不仅受 VGS 影响，也受 VDS 影响。

材料总结得很清楚：

• VGS 通过控制导电沟道来影响 Id

• VDS 直接作为驱动来影响 Id

当你把这两句话吃透，就能理解为什么 MOS 管既能做开关，也能做放大、调制等工作——因为它本质上是用电压去控制电流。

回到P型MOS管：开关控制到底怎么做？

材料给了 P型MOS管在开关电路中的常见用法，目标只有一个：控制负载电流（也就是把负载“接通或断开”，或者让电流受控地流过）。

1）P沟道开关电路：最直接的通断

• 当栅极电压低于阈值电压时：关断，负载电流为零

• 当栅极电压高于阈值电压时：导通，负载电流流过

2）P沟道共源极开关电路：多一个“限流的手段”

它的特点是：在栅极和源极之间串联一个电阻，用来对负载电流进行控制。

• 栅极电压低于阈值：关断，电流为零

• 栅极电压高于阈值：导通，但负载电流受电阻限制

3）P沟道共漏极开关电路：换个位置，同样实现控制

它的结构变化是：在栅极和漏极之间串联电阻，同样实现对负载电流的控制。

• 低于阈值：关断

• 高于阈值：导通，电流受电阻限制

你会发现，这两种“加电阻”的思路，本质都在做同一件事：在“能不能导通”之外，再给“导通后电流多大”加一道约束。

MOS管的作用：为什么它在电路里无处不在？

材料列出的MOS管典型作用包括：

• 放大作用：通过外部电路反馈和输入信号控制，将微弱输入放大

• 开关作用：在数字电路中作为开关管，实现逻辑门通断

• 保护作用：输入阻抗高，可保护前级；输入电压过高时会进入保护状态

• 信号调制作用：改变栅极电压以调制幅度、频率等参数

• 电源控制作用：作为开关电源控制器件，通过调整导通与截止时间控制输出电压与电流

如果把前面的逻辑串起来，你会发现这些作用并不“玄学”：它们都建立在同一个能力之上——用栅极电压去影响沟道，从而控制漏极电流。

与三极管的对照：像，但关键点不同

材料提到：MOS管很多特性和应用方向都与三极管类似。这个类比很有用，但也容易让人“学串了”。

你可以先抓住材料里最核心的差异表达：MOS管的基本工作原理是利用栅源电压去控制漏极电流，并且需要先建立导电沟道。

当你在电路里看到“用一个电压信号就能驱动负载通断”的场景，很多时候那种控制感、隔离感，以及在集成电路里的普适性，都是MOS管带来的。

写在最后：真正理解P型MOS管的人，都在盯着“沟道”看

P型MOS管的工作原理，归根结底就是两条逻辑链：

• 栅极电压与阈值电压决定：沟道能不能被建立，器件有没有导通条件

• 漏源电压提供驱动，并会改变沟道形状：从而影响漏极电流的表现

你可以把MOS管想成一条“由电场临时铺出来的路”：栅极负责施工，VDS 负责通车，而电阻等外围器件负责限速与管控。

如果你正在学 P沟道MOS管 / P型MOS管开关电路，建议先把“阈值电压—沟道—电流”这条线画出来，再去看电路连接方式，会更顺。

你最容易卡在哪一步：阈值电压的理解、沟道形成的画面感，还是三种 P沟道开关电路的差别？
