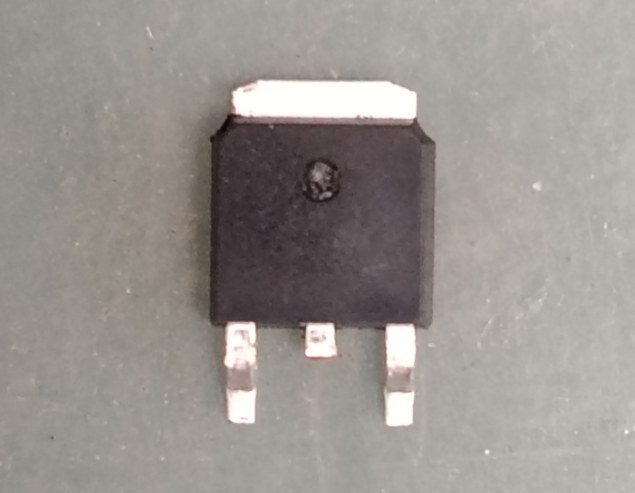

mos管的栅极并联多大电容最好

开关损耗居高不下，栅极波形振荡难消——在追求极致效率的功率电子领域，你是否也常被这些问题困扰？许多工程师将目光投向驱动芯片和拓扑，却往往忽略了一个关键细节：栅极并联的那个小小电容。它的取值，直接关系到米勒效应的强弱与开关损耗的高低。今天，我们就深入栅极驱动的微观战场，解析并联电容如何成为制胜关键。

一、核心挑战：米勒平台的损耗陷阱

MOS管开关过程中的损耗，远非简单的导通与关断。根据JEDEC JEP123标准，栅极电压在上升或下降时会经历一个特殊的“停滞”阶段，即米勒平台。这个平台的出现，源于mos管内部的米勒电容（Cgd）在开关过程中的电荷转移效应。它直接导致开关管在高压大电流状态下停留时间延长，使开关损耗激增超过30%。在高频应用如开关电源、电机驱动中，这部分损耗成为制约效率提升的主要瓶颈。

米勒效应不仅带来损耗，还可能引发栅极电压的振荡。当驱动回路存在寄生电感（实测数据显示，超过10纳亨时），栅极电压尖峰可达额定值的1.8倍，严重威胁栅极氧化层的长期可靠性。因此，优化驱动，尤其是处理米勒电容的影响，是提升系统性能与寿命的第一步。

二、并联电容的作用：对抗米勒效应的关键手段

在栅极和源极之间并联一个电容（Cgs），是工程上应对米勒效应、优化开关特性的常用方法。这个电容的核心作用，可以概括为以下几点：

1. 调整开关速度，抑制振荡：栅极电阻（Rg）控制着GS结电容的充放电速度。开通速度越快，开通损耗越小，但速度过快极易引起栅极电压的剧烈振荡。并联的Cgs电容与mos管自身的Cgs结电容相加，增大了总的栅极输入电容。在相同的驱动电流和栅极电阻下，这会使栅极电压的上升/下降斜率变缓，从而有效阻尼振荡，获得干净平滑的驱动波形。

2. 为米勒电容提供泄放回路：这是其对抗米勒效应的核心机理。在开关过程中，尤其是下管导通时，总线电压（Vbus）会通过MOS管的GD结电容（米勒电容Cgd）产生位移电流。并联的Cgs电容与Cgd串联（电容串联后总容量减小），为这部分位移电流提供了一个额外的、低阻抗的泄放路径。这相当于“分流”了米勒电流，削弱了米勒电容对栅极电压的“钳位”效应，有助于MOS管更快地渡过米勒平台，缩短开关时间，降低开关损耗。

3. 增强抗干扰能力：并联的Cgs电容可以吸收来自驱动回路或功率回路的耦合噪声，防止因电压毛刺导致的MOS管误开通或误关断，提升系统的电磁兼容性（EMC）和鲁棒性。

三、电容取值：在速度、损耗与稳定性间寻找平衡

那么，这个并联电容到底取多大值为“最好”？答案并非固定值，而是一个需要根据具体应用权衡的工程选择。

• 与栅极电阻（Rg）协同设计：Cgs和Rg共同构成驱动回路的RC时间常数，决定了开关速度。Rg的取值本身需权衡速度与振荡，例如在低于500kHz的应用中常取10-47Ω，高于1MHz时则需降至2.2-10Ω。并联电容的加入增大了总电容，可能需要适当减小Rg来维持目标开关速度。

• 考虑驱动电流能力：驱动芯片的峰值输出电流必须能满足对总栅极电荷（Qg，包括Cgs和Cgd的充电电荷）的快速充放电需求。对于Qg为50nC的MOS管，若目标开关时间为20ns，则所需驱动电流至少为Qg/Δt = 50nC / 20ns = 2.5A。并联电容增大了等效Qg，因此必须确保驱动IC（如提供4A峰值电流的型号）有足够的电流裕量。

• 经验范围与调试为准：通常，这个外加的Cgs电容值在几百皮法（pF）到几纳法（nF）之间。它不应显著大于MOS管自身的Cgs（数据手册中可查），否则会严重拖慢开关速度。更小的电容（如100pF）对速度影响小，主要用于高频振荡抑制；更大的电容（如1nF）能更有效地平滑波形、抑制米勒效应，但会牺牲速度。最终最佳值必须通过实际电路调试，在示波器上观察栅极波形和开关损耗来确定，目标是实现“尽可能快但不振荡”的理想状态。

• PCB布局的硬性要求：无论电容取值如何，其布局至关重要。依据IPC-7351B标准，此去耦电容必须尽可能靠近MOS管的栅极和源极引脚摆放，距离最好小于5毫米，以最小化回路寄生电感。推荐采用顶层走驱动信号、底层为完整地平面的紧密耦合布局方式。

四、可靠性视角：超越单次优化的系统考量

选择并联电容，不能只关注单次开关性能。从系统可靠性出发，还需进行更全面的验证：

1. 热稳定性测试：电容的容值会随温度变化。依据AEC-Q100车规标准，驱动电路应在-40℃至125℃的宽温范围内保持功能稳定。选用的电容（通常为高频特性好的陶瓷电容）需具备稳定的温度特性。

2. 长期老化评估：电容和MOS管的参数都可能随时间漂移。在工业级和汽车级应用中，建议为驱动电流预留20%以上的裕量，以应对器件参数的长期老化。

3. 集成驱动IC的优势：对于高可靠性要求场景，选用像传输延迟匹配精度高（可达±2ns）、符合ISO 26262功能安全要求的集成驱动芯片，能从系统层面更好地管理开关过程，降低因离散元件参数分散带来的桥臂直通等风险。

结语

栅极并联电容的优化，是一门在开关速度、损耗、振荡抑制和系统可靠性之间寻求精妙平衡的艺术。它没有放之四海而皆准的“最佳值”，却有一套清晰的工程逻辑：理解米勒效应的本质，明确电容在提供泄放回路、阻尼振荡中的作用，再结合具体的MOS管参数、驱动能力、工作频率与PCB布局，通过严谨的计算与必要的实验调试，最终找到属于你当前设计的最优解。每一次对这类细节的深究与优化，都是向着更高效率、更可靠电力电子系统迈出的坚实一步。你在实际项目中，是如何确定这个电容值的？
