mos管脚位上的电阻损坏

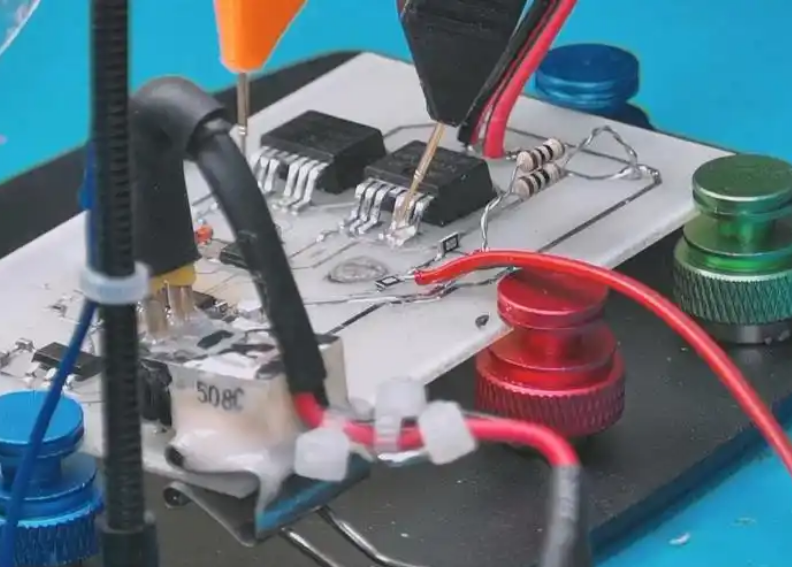

有没有过这样的经历？电源板上MOS管炸了，你小心翼翼换上新的，信心满满地插上电，然后——又是“啪”的一声，浓烟再起，新管子瞬间报销。钱花了，板子黑了，信心也碎了，问题到底在哪？很多时候，根本不是mos管或者驱动芯片本身的问题，而是你忽略了它们身边那几个毫不起眼，却掌握着生杀大权的“小兵”。

新手反复炸机，90%都栽在这三颗电阻上。它们分别是串联在驱动芯片和mos管之间的栅极电阻、紧贴在MOS管源极的电流检测电阻，以及跨接在栅极和源极之间的泄放电阻。今天，我们就从这三个核心视角切入，把这其中的门道、故障表现和排查方法，一次讲透。

视角一：信号通道的守门员——栅极电阻，它坏了，信号就乱了

栅极电阻，通常位于PWM驱动芯片的输出端和MOS管的栅极（G极）之间。它的核心使命有两个：一是限流，防止芯片瞬间输出的驱动电流过大而损坏MOS管脆弱的栅极绝缘层；二是阻尼，吸收掉驱动信号线上的高频振铃和寄生震荡，确保送到MOS管栅极的是一个干净、平稳的开关指令。

这颗电阻的阻值范围通常在10欧姆到100欧姆之间，功率多为0.125W或0.25W。它看似普通，却是一个精准的信号“节流阀”。

它一旦损坏，往往是开路或者阻值变大。当它开路时，驱动信号完全送不到MOS管栅极，管子根本不会导通，电路没有输出。更危险的情况是阻值异常变大，此时驱动信号变得迟缓、变形，导致MOS管在应该完全导通时却半开半闭，或者在应该关断时没能迅速关断。在开关电源这种高频交替的电路中，这种“拖泥带水”的开关状态会瞬间导致MOS管的功耗急剧飙升，发热失控，进而引发热击穿——也就是你看到的“一上电就炸”。

新手排查方法： 电路完全断电，并给大电容放电后，用万用表电阻档直接测量这个电阻的两端。读数应当在上述阻值范围内。如果显示无穷大，或者阻值远超标称值（比如标称22Ω测出来几百欧），就必须更换。切记，必须更换同阻值、同功率的电阻，不可随意替换或短接，否则破坏原设计的阻尼匹配，隐患依旧。

视角二：电路安全的哨兵——源极电流检测电阻，它失灵了，保护就失效了

这颗电阻，直接串联在MOS管的源极（S极）到电源地（GND）的路径上。它是整个开关电源环路中“最了解”MOS管工作电流的元件。PWM芯片通过实时监测这颗电阻两端的微小压降，来精确反推流过MOS管的电流大小。

它的阻值非常小，通常只有0.1欧姆到1欧姆，但功率要求较高，常采用贴片或绕线电阻，外观上有时像一段稍粗的铜线或带有标识的黑色贴片元件。正因为阻值小，它两端的正常压降可能只有几十到几百毫伏，芯片就是靠着这极其微弱的电压信号来判断是否过流。

它一旦损坏，故障模式同样是阻值变大或直接烧断开路。阻值变大会导致什么？芯片会“看”到一个被放大了的虚假电压信号，误以为电流已经严重超标，从而过早地触发过流保护，让电源无法正常启动或带载，表现为“无故保护”。而如果是烧断开路，那就更危险了：电流检测回路被切断，芯片彻底“失明”，完全无法感知MOS管中流过的电流。此时，即便后级负载短路、电流飙升至危险值，芯片也毫无反应，MOS管失去了最重要的保护屏障，只能在过载中迅速烧毁。

新手排查要点： 测量这颗电阻必须使用万用表的精密电阻档（通常是200Ω档或更低）。由于其阻值极小，必须确保表笔接触良好，并扣除表笔本身的线阻。只要测量值与标称阻值不符，哪怕只大了0.2欧姆，也必须立即更换。绝对禁止用导线直接短接这个位置，那等同于亲手拆掉了电路的保险丝，炸机是必然结果。

视角三：寄生电容的清道夫——栅源泄放电阻，它失效了，关断就慢了

这颗电阻并联在MOS管的栅极（G极）和源极（S极）之间。它的作用非常专一：泄放掉MOS管栅极与源极之间存在的寄生电容（Cgs）上的残余电荷。

MOS管可以理解为一个由电压控制的“电子开关”，栅极电压建立，管子导通；栅极电压卸掉，管子关断。但由于半导体物理结构，其栅极和源极之间天然存在一个等效电容。当驱动芯片停止输出驱动信号后，这个电容上的电荷如果没有快速泄放的路径，就会导致栅极电压缓慢下降，MOS管也就无法快速关断，产生“关断延迟”。

这颗泄放电阻，就是给这些残余电荷提供一条快速对地释放的“高速公路”，确保MOS管能够迅速、干脆地关闭。它的阻值范围较宽，常见在几千欧姆到几十千欧姆之间。

它一旦损坏（开路或阻值变大），栅极寄生电容的电荷无处可去，只能慢慢通过内部泄漏。这会导致MOS管关断缓慢。在高频开关电路中，关断慢意味着“死区时间”被侵蚀，容易造成上下桥臂同时导通的“直通”短路，瞬间产生巨大的贯穿电流，炸毁MOS管。此外，这些无处释放的电荷也容易因静电积累而导致栅极被误触发导通，同样引发灾难。

测量与更换： 同样在断电状态下，用电阻档测量其阻值。若与标称值相差超出正常误差范围（如±5%），就需更换。同样遵循“同阻值、同功率”的原则。

给新手的终极避坑流程总结

当你面对一块炸了MOS管的电源板，请务必遵循以下三步流程，可以最大程度避免反复炸机：

1. 安全第一，强制放电：维修前，务必断开所有电源，并使用合适电阻或专用工具对高压大电容进行彻底放电。这是保命的步骤，切勿跳过。

2. 先查外围，再换大件：发现MOS管或整流桥炸毁后，不要急于更换。必须先彻底排查与它紧密相关的这三颗电阻：栅极电阻、源极电流检测电阻、栅源泄放电阻。用万用表逐一测量，确认它们完好无损。很多时候，正是其中一颗电阻的失效，导致了MOS管的“殉爆”。

3. 安全上电，串联验证：所有故障元件更换完毕后，不要直接接入市电。应该在电源输入端串联一个100W左右的白炽灯泡。如果电路仍有隐藏短路，灯泡会发亮限流，保护新换的元件不会再次炸毁。待灯泡微亮或不亮（表明无大短路），输出电压正常后，方可移除灯泡直接通电。

维修，尤其是开关电源维修，考验的不仅是手速，更是思路。盲目更换最显眼的损坏件，往往治标不治本，甚至掩盖了真正的故障源头。真正的高手，都懂得敬畏那些看似不起眼的小元件，因为它们常常是维系整个系统平衡的关键支点。下一次当MOS管再次炸响时，不妨先静下心来，问问这三颗“小兵”：你们，还好吗？

希望这套从三个电阻视角出发的排查思路，能帮你拨开迷雾，少走弯路。如果你在维修中还遇到过其他奇怪的“坑”，或者有自己独特的排查心得，欢迎在评论区一起交流探讨。
