mos管的g和s之间加电阻

你是否曾在设计开关电源或电机驱动电路时，对MOS管栅极与源极之间那个不起眼的电阻感到疑惑？它看似多余，既不像功率电阻那样承担电流，也不像反馈电阻那样决定参数。然而，正是这颗小电阻，常常成为电路从“能用”到“稳定可靠”的关键分水岭。工程师们的经验教训反复印证：忽略它，电路可能在实验室安然无恙，一到现场却频频“罢工”；理解它，你就能主动规避许多隐蔽的风险，让设计的系统在各种严苛工况下依然坚如磐石。

今天，我们就深入栅极与源极之间这片微小的“战略要地”，揭开这颗电阻承担的四重核心使命。

第一重使命：构筑静电防线，守护高阻抗的栅极

mos管的栅极（G）与源极（S）之间，由一层极薄的二氧化硅绝缘层隔开。这造就了其极高的输入阻抗，动辄可达数百万甚至上亿欧姆。然而，高阻抗是一把双刃剑。它让栅极电压易于控制，但也使其对外界静电干扰（ESD）异常敏感。环境中累积的少量静电荷，一旦通过人体或工具耦合到栅极，由于无处释放，就会在栅源寄生电容（Cgs）两端产生极高的瞬时电压，极易击穿那层脆弱的氧化层，造成器件永久性损坏。

此时，G-S间并联的这颗电阻，就扮演了泄放通道的角色。它为数MΩ量级的栅极阻抗提供了一个确定的、相对较低的到地路径（经源极）。当静电来袭时，电荷可以迅速通过这个电阻泄放到地，避免了电压的异常累积，从而为mos管构筑起一道有效的静电防护屏障。这也是为什么在PCB布局中，即使驱动芯片内部已有钳位保护，许多工程师仍会坚持在MOS管管脚附近放置这颗外置电阻，以确保在电路板安装、调试乃至运输过程中，都能提供第一时间的保护。

第二重使命：锚定静态工作点，杜绝意外导通

想象一下这样的场景：驱动信号尚未施加，或者前级驱动电路处于高阻态、掉电状态。此时，MOS管的栅极处于“悬空”状态，就像一个漂浮在空中的气球，电压极易受到周围电场、噪声的扰动。这种不确定性是致命的。一个偶发的干扰可能导致栅极电压漂移到开启阈值附近，甚至完全满足导通条件，使得MOS管在不应导通的时刻“意外开启”。在桥式电路中，这可能导致上下管直通，瞬间产生巨大的短路电流，烧毁器件。

G-S间的电阻，正是解决这一问题的“锚”。它为栅极提供了一个确定的下拉（或上拉，取决于连接方式）路径，将栅极电压强制钳位在一个确定的电平（通常是源极电平，即0V），确保在无有效驱动信号时，MOS管能可靠地保持在关断状态。这颗电阻为电路的“静态”提供了确定性，杜绝了因栅极浮空而引发的随机故障。

第三重使命：抑制开关震荡，确保波形干净利落

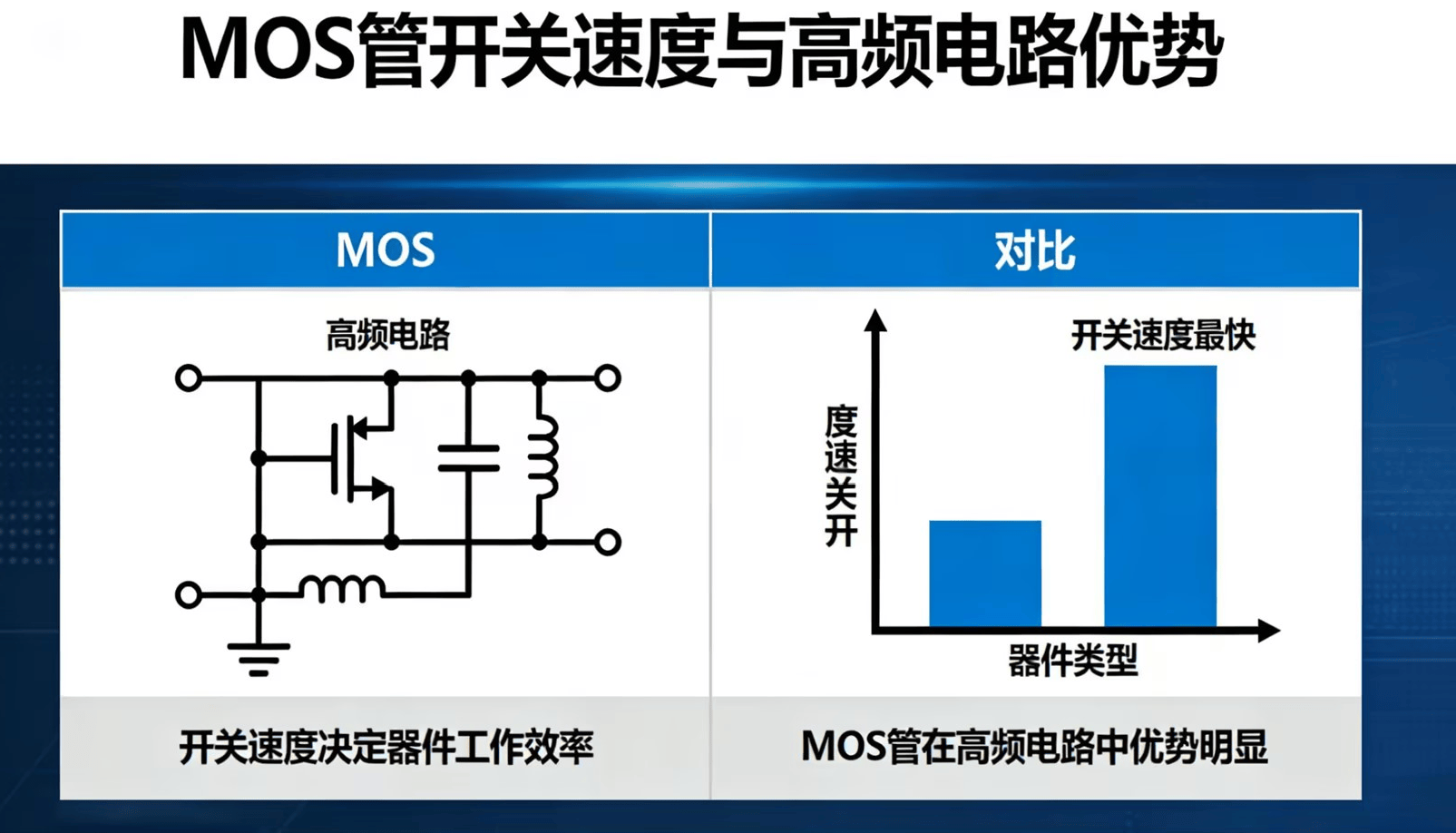

MOS管并非理想器件，其内部寄生参数，尤其是栅源电容（Cgs）、栅漏电容（Cgd）和源极引线电感，构成了一个潜在的谐振网络。在高频开关过程中，快速的电压电流变化会激励这个网络。如果没有适当的阻尼，驱动回路中就容易产生高频衰减震荡，表现为栅极电压Vgs波形在上升沿或下降沿出现明显的“振铃”。

这种震荡危害极大：它会增加开关损耗，导致MOS管发热加剧；过冲的电压尖峰可能超过栅极的耐压极限；产生的电磁干扰（EMI）也会污染整个系统。在G-S之间并联电阻，实质上是给这个LC谐振回路并联了一个阻尼元件，增加了能量损耗路径，从而有效抑制震荡，使开关波形变得干净、陡峭。通常，这个电阻会与驱动路径中串联的小电阻（几欧到几十欧）协同工作，共同优化阻尼特性，在开关速度和震荡抑制之间取得最佳平衡。

第四重使命：加速电荷泄放，破解关机残留隐患

这个作用在涉及图腾柱等推挽驱动电路的系统中尤为关键。图腾柱电路能快速对栅极电容进行充放电，加速开关过程。但设想一个突然断电的工况：断电瞬间，若栅极电容Cgs恰好处于充满电的状态，驱动电路因失电而立即停止工作。此时，Cgs上储存的电荷失去了主动泄放的路径，只能通过极高的栅极漏电流缓慢释放，这个过程可能长达数秒甚至更久。

这意味着什么？意味着在再次上电的瞬间，Vgs电压的导通条件可能依然存在！而此时，主回路的供电（D极电压）已经建立，但控制信号却还未就绪。MOS管将在没有驱动信号的情况下“自发”导通，产生不受控的巨大浪涌电流，极易导致瞬间烧毁。这个被称为“关机电荷残留”的问题，是许多电路在反复开关机测试中神秘损坏的元凶之一。

G-S间并联的泄放电阻，正是为此类场景设计的“安全阀”。它在驱动电路失效后，为Cgs上的残留电荷提供了一个确定、快速的释放通道（RC放电回路），确保在毫秒级时间内将栅极电压拉低至安全电平，从而消除了再次上电时的潜在危险。

如何选择这颗关键的电阻？

了解了作用，选型便有了依据。阻值的选择需要在多种因素间权衡：

• 泄放速度与静态功耗：阻值越小（如1kΩ-10kΩ），泄放越快，防静电和关机保护效果越好，但会增加驱动电路在静态时的功率消耗（尤其在高栅压应用中）。阻值越大（如100kΩ以上），静态功耗极低，但保护速度和效果会打折扣。

• 开关频率与阻尼需求：对于高频开关应用（如几百kHz以上），为了不影响开关速度，并有效抑制更高频的谐振，此电阻阻值通常选取较小，有时甚至低至几十欧姆到几百欧姆。同时需结合串联驱动电阻共同仿真或调试，以获得最优的驱动波形。

• 常见范围：在通用型开关电源和电机驱动中，10kΩ是一个十分常见的折中选择。它能提供有效的静电泄放和电荷释放，静态功耗可接受，对大多数中低频开关应用（几十kHz量级）的驱动速度影响也微乎其微。

下次当你审视电路图，看到MOS管G-S之间那颗默默无闻的电阻时，希望你能想起它的四重身份：它是忠诚的静电卫士，是可靠的静态锚点，是波形的净化者，更是系统安全重启的守护神。它用最小的身躯，解决了从直流静态到高频动态、从上电运行到断电关机的多个维度的稳定性问题。深入理解这些底层逻辑，正是我们设计出不仅功能正确，更能经得起时间与环境考验的硬件产品的坚实一步。你的电路中，这颗电阻的选型背后，又有哪些特别的考量或故事呢？欢迎在评论区分享你的实践经验。
