2301mos管 高导通还是低导通

你有没有过这种瞬间：电路一上电，功能都对，但就是“热”、就是“掉压”、就是效率怎么都上不去。你换了电感、换了二极管、甚至怀疑走线，最后才发现——问题可能卡在那颗看起来毫不起眼的 mos 管上。

今天只围绕一个问题把话讲清楚：以 2301 MOS 管为例，它的“高导通”到底体现在哪里？如果它是 P 沟道 mosfet，它的优势又是什么？

先说明一点：你看到的“2301”在不同资料里会出现两种描述——一份材料把 2301（SI2301）写成 P 沟道，另一份材料把 SI2301 写成 N 沟道并给出 80mΩ 的典型导通电阻。本文只基于材料本身谈“导通能力怎么判断”，不做额外型号真伪扩展。

一、“高导通”到底在说什么：先别被词带跑

所谓“高导通”，本质上不是一句形容词，而是一个可以落到参数上的结论：

• 你希望它导通后“像一段很低的电阻”，压降低、发热少；

• 你希望它在你给得起的栅极电压下“能真正导通”，别卡在半开半关。

所以真正要盯的，主要就是两类指标：

1）导通电阻 RDS(on)（导通后到底有多“通”）

2）门限/驱动相关参数（你能不能把它“推到通”）

二、从电气参数看“导通强不强”：导通电阻是硬指标

在提供的材料里，有一份明确给出了 SI2301（N 沟道增强型）导通电阻：

• RDS(on)：80mΩ（典型值）

这类数值之所以关键，是因为它直接决定导通损耗。导通损耗的直觉可以这么理解：电流越大，电阻越大，发热就越明显；而电阻越低，同样电流下损耗就越小，效率就越好。

同样是 3A 左右的电流能力，如果导通电阻足够低，你会明显感受到两件事：

• 负载端电压更“站得住”，不容易掉得离谱

• 器件温升更可控，系统稳定性更高

材料也对应提到：低导通电阻有助于降低导通状态下的功率损耗，提高系统效率，并在高电流条件下保持较低温升。

如果你只问“2301 MOS 管是不是高导通”，那么在这份参数语境里，典型 80mΩ 的 RDS(on) 就是它“高导通”的最直接证据。

三、如果按 P 沟道语境理解 2301：优势不只在“通”，还在“好用”

另一份材料把 2301（SI2301）描述为 P 沟道 MOSFET，并给出一些关键点：

• 漏源电压 Vdss：通常为 -23V

• 栅源阈值 Vgs(th)：一般为 -0.45V

• 最大功耗 PD：可达 1.25W

• 还强调：高效率、低功耗、高密度设计、低导通电阻，适用于电源管理和信号开关等中高电压应用

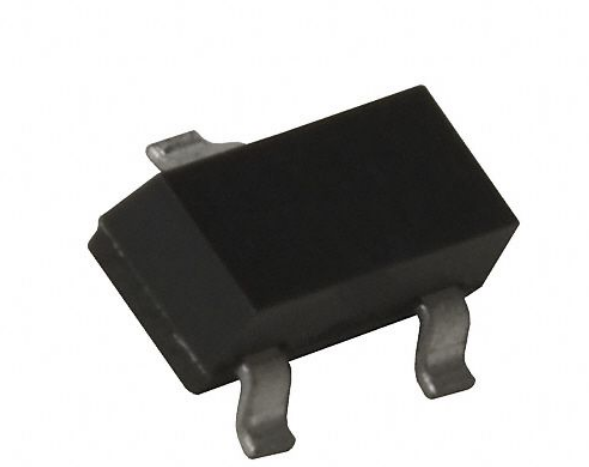

• 提到封装：SOT-23，便于集成

在 P 沟道应用里，很多人看重的不只是“它能不能低阻导通”，还包括“驱动是否省事”。材料里给出的 Vgs(th) = -0.45V 这一点，传递的意思很明确：它在较低的门极电压下即可开始导通。

注意，“开始导通”不等于“完全低阻导通”，但它确实说明：在门极驱动能力有限的设计里，这类阈值特性更容易把开关动作做出来，尤其在电源管理与信号开关场景中，会更“顺手”。

四、导通好不好，还得看你把它用在哪：几类典型场景怎么选

材料中给出的应用方向很集中：电源管理、开关电路、负载控制、信号开关、DC-DC、充电、电源切换、LED 驱动、传感器接口等。我们把这些场景按“导通诉求”拆开看，你会更容易判断“高导通”到底有没有用上。

1）电源管理 / 负载开关

这里最怕两件事：压降和发热。低 RDS(on) 的价值非常直接——减少能量损失和热积累，提高系统效率。

2）DC-DC 转换器、充电与电源切换

开关频率更高时，导通损耗仍然重要，同时器件的热管理更敏感。材料提到它在高频开关应用中表现优异，并强调低功耗有利于长期稳定。

3）继电器替代、电机控制类开关（材料提及方向）

这类场景往往电流不小，导通电阻低，温升就更可控；同时电子开关替代机械继电器，体积和响应速度也有优势（材料已给出该方向的描述）。

4）便携式设备、电池供电系统

材料强调 SOT-23 小型封装适合空间受限与高密度 PCB。这里“高导通”的意义也很现实：同样的电池能量，你不希望被器件发热白白吃掉。

五、与 N 沟道的差异怎么理解：别只看“哪种更强”，要看“哪种更合适”

参考材料里同时出现了 P 沟道叙述与 N 沟道叙述，我们不扩展超出材料的电路拓扑结论，只做“材料级别”的对比理解：

• N 沟道版本的材料优势表达更“硬”：给出了 RDS(on)=80mΩ、ID=3.4A、VDS=20V、VGS=±12V，并强调低导通电阻和热性能、宽温度范围（-55°C 到 +150°C）。

• P 沟道版本的材料优势表达更“应用化”：强调较低栅源阈值（-0.45V）、中高电压承受能力（Vdss -23V）以及电源管理、信号开关的适配性，并同样强调低导通电阻与高效率。

你可以把它理解为两种“选型抓手”：

• 你追求“明确低阻、明确电流能力、明确热稳定范围”，那就更像 N 沟道材料给的那套逻辑。

• 你更在意“门极更容易触发导通、用于电源管理/信号切换更顺手”，那就是 P 沟道语境里想强调的点。

六、封装选择要考虑什么：SOT-23 的“方便”背后是约束

两份材料都提到了 SOT-23（至少在 N 沟道资料中明确写为 SOT-23，P 沟道材料也提到 SOT-23 被广泛采用）。

SOT-23 的优点很明确：紧凑、适合高密度 PCB、便于集成。材料也强调其散热性能在有限空间内能够有效管理热量。

但你在实际选型时，需要把材料里出现的功耗指标和温升预期对齐：

• 一份材料给出 PD 1.25W

• 另一份材料给出功率耗散 1.4W，并强调热性能与可靠性

这提醒你：就算它“高导通”，也不意味着可以忽略热设计。尤其当你让它长期跑在较高电流、较高占空比或环境温度偏高的条件下，封装散热与布局都会决定它能不能稳定发挥“低损耗”的优势。

七、关键参数怎么匹配：只按材料给你的信息，抓住这几项

不讲玄学，只按材料里的参数清单去做“匹配动作”，你至少要核对：

• 最大漏源电压：材料给出过 -23V（P 沟道语境）或 20V（N 沟道语境）

• 最大栅源电压：材料给出 ±12V（N 沟道语境）

• 连续漏极电流：材料给出 3.4A（N 沟道语境）；另一份材料提到在 ID=-3A 情况下静态漏源电阻表现出色（P 沟道语境）

• 导通电阻：材料给出 80mΩ（典型值，N 沟道语境）；P 沟道语境中以“低导通电阻”作为特性描述

• 功耗：1.25W / 1.4W（两份材料分别给出）

• 工作温度范围：-55°C 至 +150°C（N 沟道语境）

你会发现，“高导通”不是孤立的：它必须和电压、电流、功耗、温度一起构成一个闭环。否则你只盯 RDS(on)，很容易在电压/热约束上翻车。

回到最开始的问题：2301 MOS 管算不算“高导通”？

在给出的材料里，它至少具备“低导通电阻”的明确定位，并在 N 沟道资料中给出 80mΩ 典型值来支撑“导通损耗低、温升低、效率高”。在 P 沟道语境的材料里，它又被强调为低阈值驱动、适配电源管理与信号开关，配合低功耗与封装集成性，构成另一种“好用型优势”。

你更关心的是哪一种：更低的损耗，还是更省事的驱动与系统搭配？欢迎把你的应用场景（电压、电流、驱动方式、空间限制）留在评论区，我会按材料里这些关键参数，帮你把“高导通”落到可选、可用、可验证的结论上。
