mos管的开关寿命

发布时间:2026-05-09编辑:国产MOS管厂家浏览:0

你以为MOS管的“开关寿命”,主要取决于用得狠不狠、开得快不快?

很多时候,真正决定它能不能扛住长期反复导通/关断的,不在电路图上那几根线,而在它出厂之前——工艺里那些看不见、却最致命的细节。

同样一颗mos管,参数表看起来差不多,装进产品里却可能出现两种结局:一种稳定工作很多年,一种在某次负载波动、温度爬升之后突然漏电、发热、失效。差别往往不是“你会不会用”,而是“它本来就抗不抗造”。

这篇只从一个视角讲清楚:工艺因素如何一步步影响mos管的开关可靠性与寿命。


先把话说透:寿命不是玄学,是缺陷的累积

MOS管的寿命,说到底是它内部材料与结构在长期工作中的“抗老化能力”。而工艺,就是在制造阶段决定了它的基础体质。

参考材料里提到,影响MOS管寿命的因素很多,但工艺因素是最底层的一类:沉积材料、掺杂工艺、退火工艺等,都会直接影响质量与寿命。它们影响的不是“能不能导通”,而是“每一次导通/关断,内部会不会多留下一点不可逆的伤”。

开关动作本身会带来电应力、热应力、材料应力的反复叠加。器件出厂时如果就带着更高的缺陷密度,或关键层的稳定性更差,那么这些应力就像“放大器”:同样的工作条件下,它更快出现导通电阻上升、漏电增大、绝缘劣化,最终走向失效。


沉积材料:纯度与均匀性,决定“先天缺陷率”

在MOS管制造里,沉积材料的纯度与均匀性被点名为关键:一旦材料中存在杂质,或沉积不均匀,会导致晶格缺陷与电子移动不均匀,结果是导通电阻增加、效率下降、寿命缩短。

把它翻译成工程语言就是:器件内部不是一块“理想的高速公路”,而可能布满坑洼、窄道与断裂带。开关时电流要瞬间爬升、热量要快速扩散,一旦结构不均匀,局部区域就会承担更大的电流密度与热负荷。

这种“局部过载”有一个非常典型的后果:你外部测到的电流可能不算大,但内部某个薄弱点已经在反复发热、反复退化。表面上是一次次正常开关,实质上是在一次次给缺陷“续命倒计时”。

更现实的是:导通电阻一旦因为工艺缺陷偏大,开关场景里损耗更高,器件温度也更容易上去;温度上去,又会加速内部老化——这就形成了一个自我强化的循环。


掺杂工艺:浓度一偏,性能就会“短命化”

参考材料强调:掺杂工艺的精确度同样重要,掺杂浓度过高或过低都会影响导电性能,从而降低寿命。

掺杂是什么?你可以把它理解为“给半导体结构设定一个精准的工作性格”。浓度偏差会带来导电能力的变化,进而影响器件在导通与关断之间的表现稳定性。

在开关场景中,这种偏差通常不会表现为“立刻坏”,而是表现为“越来越不像当初那个参数表里的MOS管”:

  • 导电性能波动,让导通损耗更敏感

  • 参数漂移,让同一套驱动条件下的工作状态更不稳定

  • 长期反复开关后,老化速度更快、更不可控

很多工程事故并不是瞬间击穿,而是“越用越热、越热越漏、越漏越热”,最后某一天彻底崩掉。掺杂精度不够,往往就是那颗最早进入恶性循环的种子。

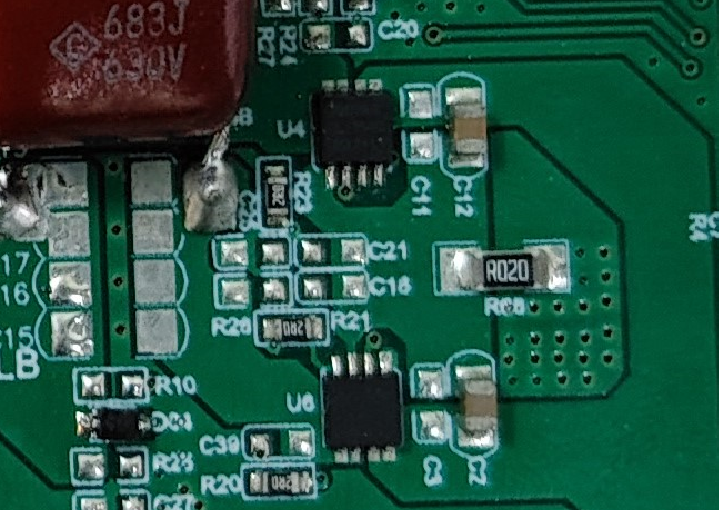

mos管的开关寿命


退火工艺:不是“烤一烤就行”,而是稳定性的最终定型

材料里提到,退火的作用是消除制造过程中产生的应力与缺陷,提高电子迁移率与稳定性;但退火温度过高或时间过长,会导致沉积层结构改变,从而影响工艺性能与寿命。

这一段话信息量很大:退火既能“修复”,也可能“伤身”。

站在可靠性的角度,退火像是给器件做一次“结构重排”和“应力清零”。如果退火控制得好,内部结构更稳定,电子迁移更顺畅,开关时的电流分布更均匀、热扩散更可控,寿命自然更长。

但如果退火过头,让沉积层结构发生不该有的改变,那等于把关键层从“稳定态”推向“更脆弱的状态”。这种脆弱在出厂测试里未必暴露,却会在长期温度变化、反复通断的工作中逐渐显形:今天多一点漏电,明天多一点发热,最后在某次波动里跨过失效门槛。


为什么讲工艺?因为它决定你后期“怎么补救”都补不回来

环境因素、电气因素当然重要:温度、湿度、辐射会影响寿命;电流电压的大小与波动会加速老化;高电压还可能损坏薄氧化层,影响绝缘与稳定性。

但工艺的特殊之处在于:它是基础盘。

你可以在电路里做很多优化——控制电压波动、抑制电流冲击、做好散热与防潮,但如果器件内部先天缺陷更多、结构稳定性更差,那么你等于是在“给一个体质弱的人安排高强度训练”。看起来也能练,但受伤概率始终更高,寿命天花板也更低。

所以,工艺因素不只是“厂家的事”,它最终会变成你的产品可靠性、售后率、口碑和成本。


把这件事落回到“开关寿命”本身

开关寿命不是一个只靠“开关次数”定义的概念,它更像是:在反复导通/关断、热量反复产生与消散的过程中,器件内部缺陷与材料老化被累积到什么程度。

而工艺影响的,恰恰是三个关键底座:

  • 初始缺陷有多少(沉积材料纯度/均匀性)

  • 导电与参数稳定性是否一致(掺杂精确度)

  • 内部应力与结构是否足够稳(退火温度与时间控制)

底座稳,开关寿命才有上限;底座虚,再好的使用条件也只是“延迟失效”,而不是“真正可靠”。


很多人只盯着电路参数,却忽略了寿命从出厂那一刻就开始被写好

如果你正在做电源开关、负载切换、或者任何需要长期频繁通断的场景,不妨从今天开始换一个思路:

不要只问“这个MOS管参数够不够”,也要问“它的工艺一致性和质量控制能不能支撑我的可靠性目标”。

你更关心MOS管开关寿命的哪一类问题:用在高温环境、还是高电流频繁通断、还是电压波动比较大?把你的应用场景说清楚,我可以按同样的逻辑,把“环境因素”或“电气因素”也拆成一篇更落地的可靠性文章。
