mos管栅极稳压电路

很多MOS管不是“烧在功率”，而是“死在栅极”。

你以为自己做的是一个稳压电路，结果上电那一下、干扰那一下、波形突变那一下，栅极电压悄悄越界；mos管还没来得及进入理想的开关状态，就先被过压、振荡、冲击电流联手带走。等你回头复盘，往往只剩一句话：明明参数看着都够。

所以这篇文章就围绕一个核心——“栅极怎么稳、怎么护、怎么控”，把常见的mos管稳压电路思路串起来：软启动为什么能救命、RC时间常数怎么抓、PWM占空比怎样决定输出、栅极串联稳压二极管到底在保护什么，以及选型时最容易忽略的点。

先把大框架立住：MOS管稳压电路到底在“稳”什么

在稳压电路里，MOS管常被当作功率转换的核心组件：它不是用来“吃掉电压”，而是用来“控制电流的通断节奏”，进而让输出电压稳定。

典型场景就是开关降压（Buck Converter）一类结构：MOS管充当高频开关，配合电感储能、滤波电容平滑，把开关节点的能量“平均化”为稳定的直流输出电压。这里的关键在于MOS管低导通电阻带来的效率优势——同样做稳压，它能比很多纯线性手段更高效。

但这套逻辑能成立的前提只有一个：栅极驱动必须可控、可预期，并且不越界。

软启动：不是“让它慢点”，而是让系统活下来

很多故障发生在上电瞬间：输出电容还没充电、负载等效阻抗很低，系统会尝试在极短时间内把输出抬到目标值，导致浪涌电流冲击器件、干扰反馈环路，甚至把供电本身拉塌。

软启动的价值，就是把“上电那一脚油门”变成“缓慢踩下去”。

材料里给了一个很典型的实现思路：通过RC时间常数控制MOS管栅极驱动信号变化速率，让输出电压上升过程更平滑。具体描述是——电源接通后，电容C2逐渐充电，直到达到使mosfet Q1开启所需的阈值电压（对于某些P沟道增强型MOS管，这个阈值电压提到过约为-2.5V）。而这个过程经历的时间，大约等于

t ≈ 1.56τ = 1.56 × (R3 × C2)。

这一句看似是“算时间”，但背后真正的意义是：你可以用RC把“不可控的瞬态”变成“可以设计的斜率”。

软启动做得好，会带来三个直接收益：

1）保护器件

浪涌电流被拉长、峰值被压下，MOS管、整流器件、电感、输入电源都不容易在启动瞬间超应力。

2）系统更稳

输出爬升平滑，控制环路更容易进入正常工作区间，不会因为启动冲击产生异常振荡或误触发。

3）电磁环境更干净

“猛冲一下”的电流边沿往往更脏，软启动会让系统的瞬态更温和，干扰也更可控。

PWM控制：占空比不是“调亮度”，而是稳压核心旋钮

当MOS管作为高频开关时，稳压的本质就变成：用PWM把能量一包一包地送到输出端，再由电感、电容把这些能量包“熬成一锅稳定的直流”。

材料里对控制策略写得很清楚：在典型PWM控制系统里，微处理器或专用芯片根据反馈的实际测量值与预设目标比较，得到误差量，然后决定下一周期的高电平时长比例——也就是占空比。占空比直接影响最终的恒定直流输出效果和效率，必须优化。

这段话可以翻译成更工程化的一句：

你以为你在调“占空比”，其实你在调“每个周期给电感多少能量”。

占空比做大，MOS管导通时间更长，电感获得的能量更多，输出更容易上升；占空比做小则相反。稳压控制的全部艺术，就是在“响应速度”“输出纹波”“效率”“稳定性”之间找平衡。

也正因如此，栅极驱动的质量很容易决定成败：驱动边沿太尖锐会带来更强的干扰；驱动不够干净可能引发非理想开关状态；驱动过冲则会直接打到MOS管栅极的绝对额定值上。

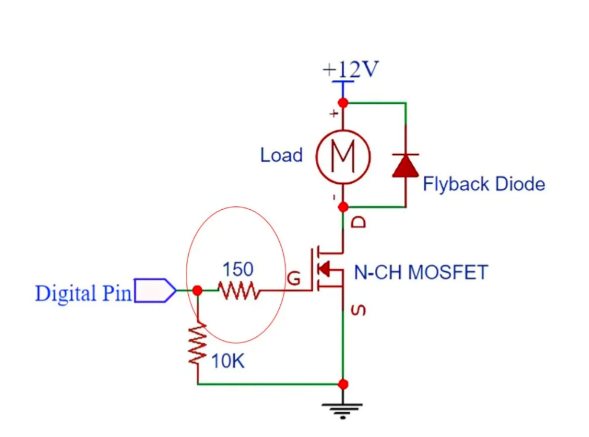

栅极为什么要“稳压”？因为它太脆弱、又太关键

MOS管是电压控制型器件，导通与关断依赖栅极电压控制：栅极电压达到阈值，MOS管导通，电流从漏极流向源极。

问题在于：栅极这根线，常常连接的是控制器、单片机I/O口或驱动芯片，它们面对的是噪声、尖峰、地弹、寄生参数；而MOS管的栅极本身又有电容特性，瞬态时会出现你“没画在原理图上的”电压行为。

于是就出现了一个非常现实的风险：外部干扰或设计不当，会让栅极电压超过MOS管承受范围，器件直接损坏。很多时候你测静态一切正常，但一上示波器才发现栅极在某个瞬间“抬头”了。

这就是为什么“栅极稳压/保护”必须被当成稳压电路的一部分，而不是可有可无的装饰。

栅极串联稳压二极管：小器件，顶在最危险的地方

参考材料给出的措施非常直接：在MOS管栅极串联一个稳压二极管，利用其稳定的反向击穿特性进行限压保护。

原理也很明确：当栅极电压超过稳压二极管击穿电压时，稳压二极管导通，把多余电压泄放，从而保护MOS管栅极不被过压击穿。

它的作用可以拆成三层：

1）过压保护（最核心）

外部干扰、故障尖峰导致栅极异常升高时，稳压二极管快速导通，把栅极电压限制在安全范围。

2）稳定栅极电压

当输入信号存在波动或噪声时，加入稳压二极管能在一定程度上减少电压波动对MOS管开关状态的影响，让驱动更“像你以为的那样工作”。

3）抑制栅极振荡

栅极电容与杂散电感在电压突变时可能形成LC振荡。稳压二极管的非线性特性可以吸收部分振荡能量，减小振荡幅度，提高稳定性。

如果你把栅极当作“命门”，那稳压二极管就是“最后一道保险丝”。很多电路能不能扛住现场的干扰、插拔、浪涌，就差这一点点冗余设计。

选型别只看“稳压值”：三条要点决定你是不是在做无效保护

材料里提了三类注意事项，放到工程落地里尤其关键：

第一，稳压值怎么选

稳压二极管的稳压值应略高于MOS管的栅极阈值电压，保证正常工作时它处于截止状态，不影响开关；同时还要考虑外部干扰可能导致的最大栅极电压，确保需要时能及时导通保护。

这句话的潜台词是：

选太低，会让它在正常驱动时就“掺和进来”，影响开关速度甚至造成异常；选太高，又等于没装——尖峰照样把栅极打穿。

第二，功耗与散热要算清

稳压二极管导通时会产生功耗。对于大电流或频繁过压场景，要选功耗更合适、散热更可控的型号，否则保护器件本身可能先热到失效。

第三，别让它孤军奋战：与限流电阻、滤波电容配合

限流电阻用于限制栅极电流，避免电流过大烧毁稳压二极管；滤波电容用于滤除高频噪声与毛刺，提高系统稳定性。保护电路从来不是“一个器件解决全部问题”，而是一套配合。

把这些串起来，你会得到一个更可靠的设计路径

当你用MOS管做稳压（尤其是开关型稳压）时，可以把思路按“时间轴”来检查：

上电阶段：软启动先把冲击压住

用RC时间常数控制栅极变化速度，像材料里那样用t≈1.56×R3×C2去估算启动过程的关键时间尺度，避免上电瞬间的浪涌电流和系统失稳。

运行阶段：PWM占空比负责“稳住输出”

反馈—比较—调整占空比，决定能量投喂节奏；占空比既决定输出效果，也影响效率与发热。

异常阶段：栅极保护负责“兜底”

栅极串联稳压二极管，在过压时限压泄放，同时对噪声、振荡有抑制作用；再配合限流电阻和滤波电容，把干扰关在栅极这道门外。

你会发现：稳压电路的稳定，不只在电感电容，也不只在控制算法，很多时候真正的生死线，就在栅极那一小段驱动与保护上。

如果你正在画下一版原理图，建议你最后问自己三个问题

1）上电那一秒，我的栅极电压变化“是设计出来的”，还是“碰运气的”？

2）我的占空比调整能稳住输出，但栅极波形干净吗？有没有可能出现异常尖峰？

3）真遇到干扰或故障，我有没有一套让栅极不过界的兜底机制？

把这三问答清楚，你的MOS管稳压电路大概率不会在“最不该翻车的地方”翻车。
