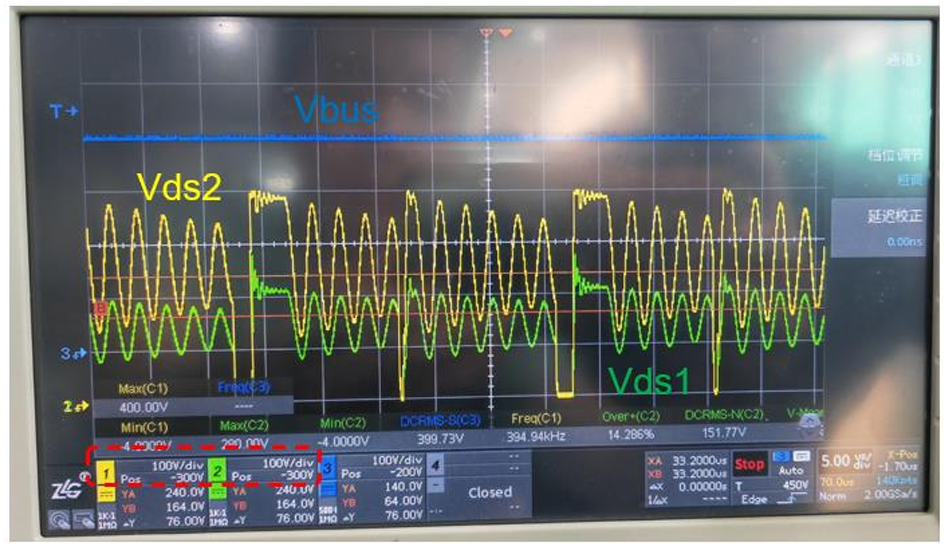

你有没有这种反差：照着 datasheet 抄 Qg，再用 Ig=Qg/Ton 一除，结果显示驱动电流只要几百毫安；可板子一跑，波形不是“慢”，就是“乱”。

开关沿拖下去，损耗上来；沿太陡，又过冲、EMI 变糟。算式看起来对，结果却不对。

问题往往不在你不会算，而在于你算的是“平均值”。真实的栅极电流，会被米勒平台、栅极电阻 Rg、驱动电压 Vb 一起塑形。想算得更准，关键不是再背一个公式，而是把“公式→曲线→回路→波形”串成闭环。

下面把 mos 管栅极驱动电流大小计算，从公式陷阱到实战动作，一次讲清。

先把概念钉死：驱动电流到底在干什么？

所谓栅极驱动电流（Ig），本质就是给 MOS 管栅极充电/放电：把电荷注入或抽出栅极，让器件完成导通与关断的状态切换。

所以 Ig 的大小，必然被这些量共同约束：

• MOS 管的栅极电荷/输入相关电容（工程上常用 Qg 表达）

• 你希望的开通/关断速度（Ton、Toff）

• 栅极回路电阻 Rg、驱动电压 Vb 等回路条件

一般来说，驱动电流更大，开关速度更快。但“更快”也可能换来更强的过冲与 EMI——这不是口号，而是你必须一起结算的工程成本。

第一条常用公式：Ig = Qg / Ton（它只负责“数量级”，不负责“结果”）

最常见的关系式就是：

Ig = Qg / Ton

材料里也把 Ton 的定义写得很清楚：

Ton = t3 - t0 ≈ td(on)

• tr

• td(on)：导通延迟时间（驱动电压上升到 10% 开始，到 VDS 下降到其幅值 90% 的时间）

• tr：上升时间（VDS 从 90% 下降到其幅值 10% 的时间）

Qg 的来源同样明确：

• Qg = (CEI)(VGS)

• 或 Qg = Qgs + Qgd + Qod（datasheet 可查）

这条公式的价值，是帮你快速得到一个直觉：如果你想把 Ton 压到多短，就得准备相应量级的栅极充电电流。

但陷阱也在这里：Qg 并不是在 Ton 内“均匀”注入的。你拿平均值当真实过程，后面波形不对，几乎是必然。

真正卡住开关时间的那一段：米勒平台（Ton/off = Qgd / Ig）

如果你在意的是 VDS 上升/下降沿有多快、开关损耗与干扰怎么样，主导项往往不是 Qg 总量，而是 Qgd（米勒电荷）。

材料给出关键关系：

米勒效应时间（开关时间）Ton/off = Qgd / Ig

这句话意味着：很多“按 Qg/Ton 算出来够了”的驱动能力，一到米勒平台就露馅。因为在米勒阶段，栅极电压会出现平台区，电荷的“消耗方式”变得不均匀，而这段恰恰强绑定 VDS 翻转速度。

所以，“驱动电流够不够”至少分两层：

• 让 VGS 走到能导通：更多受 Qgs、门限附近行为影响

• 让 VDS 快速翻转：往往受 Qgd 与你在米勒阶段能提供的 Ig 影响更大

当米勒阶段电流一旦不够，VDS 翻转就会拖；翻转一拖，损耗、波形、EMI 的问题会成串出现。

电流从哪里来：Ig = [Vb - Vgs(th)] / Rg（别把 Rg 当“装饰”）

材料里给了一个更工程化的约束式：

Ig = [Vb - Vgs(th)] / Rg

它提醒你：某个时刻的栅极电流，并不是“你希望多少就多少”，而是由驱动电压与门限电压之间的差值，以及栅极回路电阻共同决定。

同一个驱动器、同一个 MOS 管：

• Rg 从 10Ω 改到 25Ω，栅极电流会明显被压住，开关沿自然变“钝”

• 驱动电压 Vb 提高，电流更容易冲起来，边沿会更陡

材料还点出一个特别容易踩的坑：当你的计算默认了某个条件（例如 RG=25Ω）时，得出的“驱动电流只要多少 mA”的结论很容易失去普适意义。因为你以为你在算器件，其实你在算“某个特定回路”。

更现实的做法是：把 Rg 当作“波形旋钮”，而不是当作一个不影响结论的常数。

更贴近真实的方法：用 Total Gate Charge 曲线做“曲线估算”

材料明确给出一种更可靠的方法：

通过查看 MOS 管 datasheet 中的 Total Gate Charge 曲线来估算，适用于需要精确控制开通和关断时间的情况。

它更实用的原因很直接：曲线会把米勒平台的位置和电荷分布表现出来。你不需要假设电荷均匀注入，而是承认不同区间“吃电荷”的速度不一样，尤其 Qgd 对应的那段往往最要命。

当你的目标不是“差不多能用”，而是“把开关时间控在某个范围、波形可验证”，曲线估算往往比单纯套 Qg/T 更稳。

材料里的例子：平均电流不是“波形保证书”

材料给了一个典型估算例子：Qg=105nC。

开通电流：

Ion = Qg / Ton = Qg / [td(on)

• tr]

代入数据：Ion = 105nC / (140 + 500)ns = 164mA

关断电流：

Ioff = Qg / Toff = Qg / [td(off)

• tf]

代入数据：Ioff = 105nC / (215 + 245)ns = 228mA

看到这里，很容易得出一个“安全”的直觉：驱动电流 300mA 左右即可。

但材料紧接着就把话按住了：这种“平均值结论”要谨慎，尤其当计算暗含了某个 Rg 条件时，它对实战指导意义有限。

更可操作的思路，是把问题反过来问——别急着问“要多少 mA”，先问“我要多快”：

• 根据产品的开关速度来决定开关电流

• 根据 I = Q/t，拿到 Qg 与线路驱动能力，就能估算 Ton = Qg / I

材料还给了更直观的例子：

45N50 在 Vgs=10V、VDS=400V、Id=48A 时，Qg=105nC。

如果用 1A 的驱动能力去驱动，就可以得到约 105ns 的开关速度（估算）。

这段话的价值是把争论终结掉：你不再纠结“300mA 合不合理”，而是把目标量化——我想要 100ns 级别的速度，我的驱动回路能不能在关键阶段提供接近 1A 的栅极电流？

速度不是免费午餐：更快=更低损耗？也可能更高 EMI

材料在讨论 SiC mosfet 时，把权衡讲得非常直白：

• SiC MOSFET 总功率损耗 = 导通损耗 + 开关损耗

• 导通损耗可按 ID² * RDS(ON) 计算，选更低 RDS(ON) 可降低导通损耗

• 但由于 QG(TOT) 与 RDS(ON) 的反比关系，较低的 RDS(ON) 往往要求栅极驱动器具备更高的拉/灌电流

• 开关损耗受到 QG(TOT)、QRR、CISS、RG、EON、EOFF 等参数影响

• 提高栅极电流、加快开关速度可降低开关损耗，但过快可能带来不必要的 EMI，半桥拓扑中关断时还可能触发 PTO

• 还可以通过负偏置栅极电压降低开关损耗（材料提及）

所以“驱动电流该多大”从来不是一道纯算术题，而是一道取舍题：速度、损耗、EMI 共同决定你最后那个数字。

把计算落地：一套可执行的“公式→曲线→波形”流程

如果你希望最终结果能在示波器上被验证，而不是停留在纸面上，材料给出的逻辑可以直接落成行动清单：

1）先定目标开关速度

先写清楚你想要的 Ton/Toff 量级，而不是先问“驱动器要多少 mA”。

2）从 datasheet 拿 Qg（必要时拆分 Qgs、Qgd）

Qg=Qgs+Qgd+Qod，其中 Qgd 与米勒阶段的开关时间强绑定。

3）用 I=Q/t 做第一轮估算

Ig ≈ Qg / Ton

或反推：Ton ≈ Qg / Ig（材料明确提到这种从驱动能力反推速度的方法）

4）用 Total Gate Charge 曲线校准米勒平台段

当需要更精确控制开通/关断时间，用曲线估算比只用 Qg 总量更稳。

5）用 Ig=[Vb - Vgs(th)]/Rg 检查回路是否“给得出来”

逼自己面对现实：你板上的 Vb、Rg，是否允许在米勒阶段提供足够电流。

6）上板看过冲波形，再调 Rg

材料给出经验做法：设计驱动电路时，一般在 MOS 管前面串 10Ω 左右的电阻（根据测试波形调整参数）。潜台词很明确：最终以波形闭环，而不是以“平均电流”收工。

最后再收一句：别被“正常电流范围”带偏

材料提到：栅极驱动器输出电流通常在几十毫安到数百毫安之间，需要更大功率器件则要更高电流的驱动器。

这个范围可以帮你选型时“别离谱”，但它不是你的最终答案。最终答案取决于 Qg/Qgd、目标 Ton/Toff，以及你通过 Rg、Vb 在栅极回路里能实现怎样的电流与波形。

把话收拢：驱动电流计算有两个层次——

公式层：Ig=Qg/Ton、Ton/off=Qgd/Ig、Ig=[Vb-Vgs(th)]/Rg

实战层：用 Qg 曲线抓住米勒平台，用 I=Q/t 把速度目标量化，再用 Rg 与波形把结果调成“可控、可验证、可量产”

你最近一次被“Qg/Ton 算出来够了，但波形不听话”困住，是卡在米勒平台，还是卡在 Rg 回路？欢迎把你的 Qg、目标 Ton、Rg 以及波形现象留言出来，我们用同一套闭环把它算到能落地。
