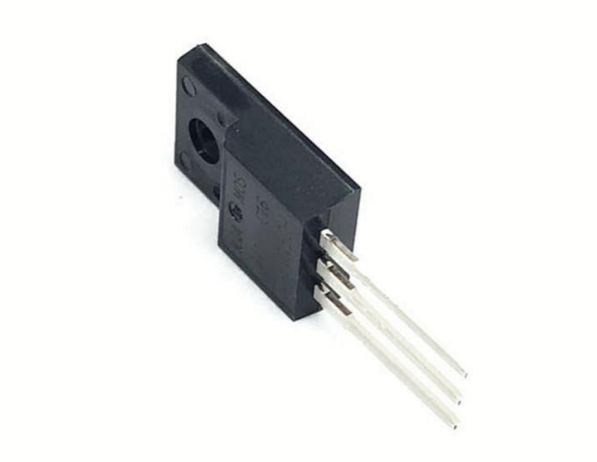

mos管栅极电压多少

你有没有过这种“越看越迷糊”的时刻：数据手册上写着 mosfet 的栅极开启电压 VGS(th) 只有 2V，结果你拆开一块成熟电路板，驱动端却清一色给到 10V、12V。

于是新手最常见的两个结论就冒出来了：要么是“大厂保守”，要么是“白白浪费电”。

但真把 2V 当成“够用”的驱动去带大功率负载，很多板子下场只有一个——热得离谱，甚至直接“放烟花”。

问题的根源其实就一句话：你把“刚刚导通”和“最佳工作状态”当成一回事了。

先把最关键的概念掰开揉碎：VGS(th)到底是什么

VGS(th) 翻译成“阈值电压”，很多人下意识理解成：超过它，管子就能用。

可现实是：超过它，只代表“它开始有一点点导电”。

参考材料里讲得很直白：厂家测 VGS(th) 通常是在极小的漏极电流条件下测出来的，比如 250μA。

250μA是什么概念？对“动不动几十安培”的电源开关场景来说，它几乎等同于没开。

用材料里的比喻更形象：

2V 只是把水龙头拧开了一条门缝，能滴出水；而工程里你想要的，是水龙头全开、哗哗出水。

所以，VGS(th)能回答的问题只有一个：这颗 mos 管“活着”，并且在某个很小的电流条件下开始形成沟道。

它回答不了：这颗 MOS 管在 10A、20A 时是不是低损耗、低发热、可靠。

第一关：导通电阻不是常数，跟 VGS 强绑定

我们把 MOS 管当开关，核心就两件事：

• 导通时，电阻越小越好（RDS(on) 越低越好）

• 关断时，电阻越大越好

新手容易忽略的是：RDS(on)不是一个“写死的数字”，它和栅极驱动电压强相关。

栅压越足，沟道越“宽、越深”，导通电阻就越低；栅压不够，沟道没完全建立，电阻就大得吓人。

参考材料直接给了一个非常“能让人清醒”的发热账：

同样 10A 电流通过：

• 如果只用 4.5V 驱动，RDS(on) 可能是 20mΩ

P = I²R = 10² × 0.02 = 2.0W

• 如果给到 10V 驱动，RDS(on) 可能降到 8mΩ

P = 10² × 0.008 = 0.8W

就差几伏栅压，导通损耗从 0.8W 变 2.0W，发热直接变成 2.5 倍。

别小看这点热：它意味着

• 效率明显下降

• 你不得不加更大的散热片

• BOM 成本跟着上去

• 温升让可靠性迅速变差（器件越热越脆弱，这是硬道理）

所以很多成熟板子宁可给 10V，也要让 MOS 管“喝饱”，把导通电阻压到低位，让导通损耗榨到极限。

第二关：2V能导通，不代表能“扛电流”

说到底，工程场景关心的是：在目标电流下，你的 MOS 管是不是处于“深度导通”的低阻区。

而 VGS(th) 只是在“几乎没电流”的条件下定义出来的门槛，它更像一个“开始出现沟道”的信号，不是“满血状态”的保证。

这也是为什么你会看到很多板子在驱动上很统一：10V、12V。

不是因为大家懒得优化，而是因为这是最直接、最稳的方式——让管子远离半吊子状态，远离发热和失效。

第三关：米勒平台——高频开关里的“死亡雷区”

如果你做的是开关电源、马达驱动这类高频开关场景，那么“导通损耗”只是第一层；更危险的是“开关损耗”。

参考材料提到一个硬件人听了就皱眉的词：米勒平台。

MOS 管栅极本质上是一个电容（Ciss）。驱动它，本质就是给这个电容充电。

充电过程中栅压不是一路顺滑上升的，会在某一段“卡住”——这就是米勒平台。

在米勒平台期间，会发生什么？

• 漏源电压 VDS 正在大幅下降

• 驱动电流被拉去对抗内部的反馈电容（米勒电容 Crss）

• 栅极电压被“钳位”，上不去

最要命的是：这段时间 MOS 管处于半导通——

• 身上还扛着较高的 VDS（还没降完）

• 电流 ID 又在上升（负载已经开始吃电）

电压和电流交叠，就是开关损耗的温床，热量会在这段时间里猛烈堆积。

这就是材料里说的“生死时速”：

开关转换越慢，留在半导通危险区越久，损耗越大，越容易炸。

那 10V 驱动的意义在哪？

它远高于米勒平台的钳位电压，等于是给驱动留足了“势能差”，能够向栅极灌入更大的充电电流，让 MOS 管更快跨过平台期，缩短半导通时间。

就像材料里的比喻：一脚地板油冲出危险区。

结果就是：开关速度更快，开关损耗更低，温升更好控。

所以，“2V开启却用10V驱动”，到底在选什么？

你以为你在选一个“能不能开”的电压。

但成熟设计在选的是三件事：

1）导通够不够深：RDS(on)能不能压下来

2）发热能不能压住：I²R 的导通损耗是否可接受

3）开关能不能够快：米勒平台停留时间是否足够短，开关损耗是否可控

VGS(th)=2V，更多是“身份证明”；而 10V 驱动，是“上岗标准”。

把这事讲得更直白一点：新手最容易踩的坑

• 把 VGS(th) 当成“推荐驱动电压”

• 以为 MOS 管“能通电”就叫“能当开关”

• 只看阈值，不看导通电阻随 VGS 的变化

• 忽略米勒平台带来的半导通损耗

然后你会得到一种典型现象：电路能跑，但发热巨大；换了散热片能跑，效率却很差；再跑久一点，可靠性开始崩。

这不是玄学，是你让 MOS 管长期工作在不舒服的区域。

最后一句话，帮你把概念钉死在脑子里

别被数据手册首页那个轻飘飘的“2V”带跑偏。

2V 只能证明它“开始开”；10V 才能让它“开得彻底、扛得住、损耗低、速度快”。
