第一次用2N7000搭放大电路时，我盯着数据手册那一页页曲线看了很久：每个符号都认识，组合在一起就像一片雾。教科书说MOS管是“压控电流源”，推导严谨得挑不出毛病，但对真正要把电路搭起来的人来说，常常不够“落地”。

后来我换了个更工程化的理解：别急着把mos管想成某种抽象源，把它先当成一个“电压控制的可变电阻”。很多放大电路里最关键的那点直觉，就突然通了。

把教科书标签先撕掉：mos管就是“压控可变电阻”

在工程视角里，MOS管最直观的行为是：

• 栅极电压 (V_{GS}) 控制沟道电阻 (R_{DS(on)})

• 当 (V_{DS}) 固定时，漏极电流大致满足 (I_D \approx V_{DS}/R_{DS(on)})

• 输出端挂上负载电阻 (R_L) 后，输出电压就是

(V_{OUT}=V_{DD}-I_D \times R_L)

关键洞察在这里：

当你用很小的 (V_{GS}) 变化去“微调” (R_{DS(on)})，电流 (I_D) 会明显变化；而电流的变化会被 (R_L) 变成更大的电压摆动。电压放大并不神秘，它就是“电阻被控制—电流被改变—负载上电压跟着大幅摆动”的结果。

用IRF540的转移特性举个很直观的例子：在阈值附近，栅压每变化一点点，沟道电阻会剧烈改变。比如：

• (V_{GS}=2.5V) 时，(R_{DS(on)}\approx 5.2\Omega)

• (V_{GS}=3.5V) 时，(R_{DS(on)}\approx 2.1\Omega)（相对变化约59.6%）

• (V_{GS}=4.5V) 时，(R_{DS(on)}\approx 1.3\Omega)（相对变化约38.1%）

你会发现：越靠近阈值附近，“一点点栅压”越像是一只手在猛烈拧动电阻旋钮——这往往就是放大电路最“甜”的工作区。

工程师的快速估算工具箱：先把工作点放对

真正让放大电路变得“像放大器”的，不是某个漂亮公式，而是静态工作点（Q点）。工作点一旦偏离线性区，后面增益、失真、噪声、温漂全都会跟着乱。

1）静态工作点的黄金律（一个够用的经验式）

一个常用的快速选取方式是：

• (V_{GSQ} \approx V_{th} + (1/3 \sim 1/2)(V_{GS_max}-V_{th}))

例如2N7000：(V_{th}\approx 2.1V)，(V_{GS_max}=20V)

取 (1/3) 估算：

(V_{GSQ}\approx 2.1 + (1/3)(20-2.1)\approx 7V)

这不是“标准答案”，但它的意义是：先把MOS管从阈值边缘拽出来一点，让它有更可控的余量，再去细调负载线与增益。

2）负载线法则：让Q点落在“中段偏上”的线性区

在器件特性曲线图上，把两点连成线：

• ((V_{DD}, 0))

• ((0, V_{DD}/R_L))

这条线就是负载线。放大电路要好用，工作点通常别卡在两端：

落在负载线中段偏上的线性区，往往更稳、更不容易被信号一推就顶饱和或切断。

3）什么时候可以“先忽略沟道调制”

为了快速估算，你可以在满足条件时先不纠结沟道调制（λ效应）：

• (V_{DS} > 3(V_{GS}-V_{th})) 且 (V_{DS} < 0.8 V_{BR_DSS})

以IRF540N为例：(V_{BR_DSS}=100V)

若 (V_{GS}=5V)，(V_{th}\approx 2V)，则安全区可估算为：

(9V < V_{DS} < 80V)

这类规则的价值在于：你在桌边拿着咖啡时，就能先判断“当前设定离坑远不远”。

从数据手册到实际设计：你该盯着哪些参数看

新手读手册往往“每一页都重要”，结果等于没重点；老手翻手册，眼睛会自动锁定几个决定性指标。

mosfet选型四要素（做小信号放大尤其关键）：

• 跨导 (g_{fs})：决定电压到电流的转换效率

小信号放大常希望选 (g_{fs} > 1S) 的型号，比如BS170一类思路

• 输入电容 (C_{iss})：决定高频响应与驱动难度

例如音频电路里常希望 (C_{iss} < 100pF)，让输入更“轻”

• 导通电阻 (R_{DS(on)})：影响功耗与线性度（也影响你“压控电阻”直觉是否好用）

• (V_{GS(th)}) 分布：别只看典型值，要关注最小值/最大值跨度

同一型号的阈值分布一大，你的工作点就可能在批次之间漂得很离谱

还有一个很实战的动作：把厂商SPICE模型直接导入LTspice，快速验证工作点。比如对AO3400做DC扫描：

.dc Vgs 0 5 0.1 Vds 0 10 1

你不需要在一开始就把所有小信号参数算到小数点后两位，但你需要尽早知道：你选的偏置点，到底是不是你以为的那条曲线段。

两种“不太教科书”的放大电路设计思路

理解了“压控电阻”之后，你会更愿意从工程目标反推拓扑，而不是从模板电路硬套。

1）自举式高增益单级放大：把交流负载“抬高”

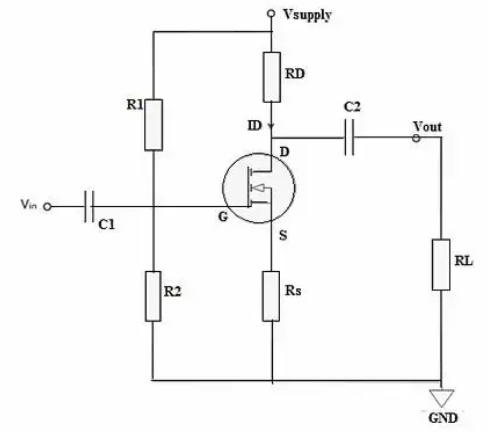

有一种做法是通过电容自举（C1）提升交流负载阻抗，从而获得更高的交流增益。电路里常见的要点包括：

• R1/R2 用来设置 (V_{GS})，利用栅极近似零电流特性，可以用兆欧级分压

• C1 自举提升交流等效负载

• 源极电阻 (R_S) 带来负反馈稳定工作点，最佳值往往需要实验去“拧”出来

它特别像工程现场的真实样子：你并不追求一条漂亮推导曲线，而是追求“在这个电源、这个负载、这个器件批次下，它每次都能稳定工作”。

2）零偏置微功耗放大：为IoT传感器做前端

当你做的是传感器预处理，功耗可能比增益更重要。一个思路是：

• 选择 (V_{GS(th)} < 0.5V) 的耗尽型MOS管，例如BF862

• 利用平方律特性：(I_D = k(V_{GS}-V_{th})^2)

• 在线性度上做小优化：源极串联 10–100Ω 改善线性

• 用LED替代 (R_L) 实现非线性补偿，改善动态范围

你会发现，“放大器”这三个字在工程里从来不只有一种长相，它更多是围绕指标取舍的一组选择。

教科书没讲但会让你翻车的坑：别等烧坏才记住

有些坑，不是理论不对，而是工程世界里有太多“你以为不会发生”的细节。

• 栅极振荡：即使你做的是音频，栅极也建议串 100–1kΩ 电阻

不是为了增益，是为了让电路别莫名其妙自激

• 热失控：当 (V_{GS}) 接近 (V_{th}) 时，(R_{DS(on)}) 的正温度系数可能引发热跑脱

你以为自己在“甜蜜工作区”，它可能在偷偷升温把你推向失控区

• ESD潜伏伤害：坏掉的MOS管可能“参数看着正常”，但噪声系数已经恶化

这种问题最折磨人：电路能工作，但怎么调都不干净

• 测量也会改写电路：用普通万用表测 (V_{DS}) 时，表笔电容可能导致电路自激

一个建议是先并联0.1uF电容再测量，先把测量引入的扰动压下去

这些经验看起来琐碎，却决定了你在实验台前是“越调越顺”，还是“越调越怀疑人生”。

从放大器到控制器：理解变了，设计自由就来了

当你真的把MOS管当成“电压控制的可变电阻器”，你会发现它不止能放大：

• 用PWM驱动栅极实现数字可调电阻

• 在AGC里当压控衰减器

• 构建指数特性的VCA电路（因为栅压-电阻关系本来就非线性）

我曾在光伏MPPT电路里，用IRF540N的栅极接MCU的DAC输出，通过实时调整 (R_{DS(on)}) 去匹配最佳负载阻抗——那一刻你会很清楚：你不再是在“套放大器”，你是在“用器件的物理本性做控制”。

硬件的迷人之处也在这里：同一个器件，换一种理解，它就能长出完全不同的用途。

如果你最近也在做MOS管放大电路，不妨试一次：先别急着背“压控电流源”，先拿起数据手册，把它当“压控可变电阻”去看曲线、设工作点、画负载线。很多你卡住的地方，会在那一瞬间变得很具体。
