推挽三极管损坏对mos管影响

很多人排查电机驱动、负载开关类问题时，第一反应是：MOS管发热了、击穿了、怎么又烧了。可你换了一颗新的mos管，跑一会儿还是烫、还是不稳，甚至再次损坏——这时就该把视线从功率器件挪开一点，去看它背后的“开关指挥官”：推挽三极管驱动级。

因为在不少控制电路里，mos管并不是直接被MCU或比较器硬推硬拉，而是通过三极管推挽结构去“充电/放电”栅极电容。推挽三极管一旦损坏，MOS管受到的影响，往往不是简单的“开不了/关不掉”，而是进入一种最危险的中间态：似开非开、似关未关，热损耗飙升，最后表现成“MOS管不行”。

下面从电路失效链条的角度，把这件事说透。

一、先把关键关系摆清：MOS管的开关，本质是“栅极电容的充放电”

MOS管是压控器件，Vgs决定是否导通，但你真正驱动的对象不是“一个理想的电压端”，而是一堆不可避免的分布电容。

参考材料里明确给了三组典型电容参数逻辑：

• Ciss（输入电容）：Ciss = Cgs + Cgd

• Coss（输出电容）：Coss = Cdg + Cds

• Crss（反向传输电容/米勒电容）

这意味着什么？

你给G极加电压时，先要给这些电容充电；充到阈值电压之上，MOS管才开始导通。放电也一样——如果放电路径弱、放得慢，G极电压会“慢慢降低”，Rds会变大，于是发热。

所以对MOS管而言，驱动电路的本质任务就两件事：

1）开通时，要快速把栅极充上去

2）关断时，要快速把栅极放下来

推挽三极管就是为了解决“既要充得快、又要放得快”的矛盾而出现的。

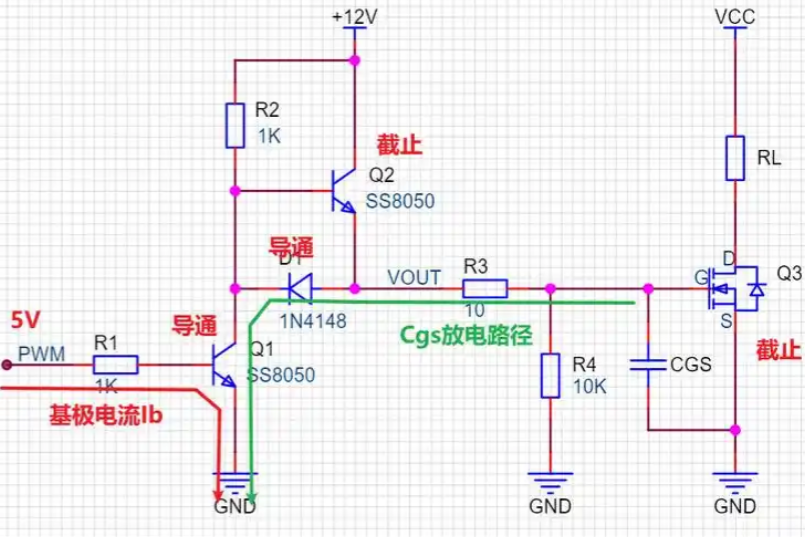

二、推挽驱动为什么常用三极管？因为它能把“弱信号”变成“强充放电电流”

材料中提到，直接用一个N三极管控制MOS管会出现典型矛盾：放电快但充电慢，或者通过调电阻让充电变快又带来额外回路功耗、结构不合适。

后来把思路升级成上下管配合，让一个负责把栅极拉上去（强充电），另一个负责把栅极拉下去（强放电），并通过结构避免在模拟电压缓慢变化时出现上下管同时导通造成大热损耗，最终形成推挽电路。

另外还有一个很“工程味”的细节：栅极串联电阻（材料里说到20K或栅极电阻R1）用于限流，避免直接给电容充电引发浪涌电流；同时常配合下拉电阻，避免栅极没有放电回路导致误导通（静电、雷击、高压干扰时尤为明显）。

你会发现：推挽级对MOS管的影响，集中在“栅极电压曲线的形状”——它快不快、干不干净、有没有拖尾、会不会停在阈值附近。

而这正是三极管损坏后最容易出问题的地方。

三、推挽三极管损坏后，MOS管最典型的三种“被动受伤方式”

这里不做凭空假设，只沿着材料里已描述的工作机理推导：推挽负责充放电，一旦它失常，栅极电压就会异常；栅极电压异常，会导致MOS管处在阈值附近或Rds偏大；Rds偏大就发热，甚至带来更深层的开关异常。

1）放电链路变弱：MOS管“关不干净”，热从关断开始积累

材料讲得很直白：MOS放电时，如果Ciss大，放电更慢；G极电压慢慢降低，会使Rds变大，导致发热。

推挽电路里负责放电的三极管一旦损坏（比如失去导通能力），栅极放电就可能只剩下高阻路径（例如只通过某个较大的电阻慢慢泄放）。结果就是：

• MOS管从导通到关断的过程被拉长

• 更糟的是，它可能长时间停在“阈值附近但未完全关断”的区域

• 此时电机/负载电流还在，MOS却不再是低Rds的状态，导通损耗迅速上升

你看到的现象可能是：电机端表现为“明明关了还像在拖着走”、MOS管不算立刻短路但温度很高、甚至伴随Vds的异常波形和震荡。

2）充电链路变弱：MOS管“开不彻底”，Rds变大导致持续发热

材料里给了一个很核心的点：当Vgs不合适，内阻比较大，会导致MOS管发热现象，同时通过的电流可能变小。

推挽电路里负责上拉/充电的三极管如果损坏，最直观的结果就是栅极充电电流不足、Vgs上升慢，甚至上不去。

你可能给的是15V驱动，但到栅极那里因为驱动能力变差、充电路径变弱，Vgs可能长期停留在“刚过阈值但不到完全导通”的区域。此时：

• MOS管确实“导通了”，负载也能动

• 但Rds远高于datasheet在指定Vgs（如10V）条件下的低毫欧水平

• 电流一上来，损耗就变成肉眼可见的发热

这类故障最迷惑：电路还能跑、功能看似正常，可MOS管温升异常，最终把你引向“换更大电流的MOS”这种治标不治本的方向。

3）推挽级出现“上下同时导通倾向”：栅极被反复拉扯，MOS开关状态抖动

材料里专门讨论过一个问题：输入不是一下从高到低，而是连续变化；当某个三极管“半导通”时，经过放大作用可能让另一个管“完全导通”，进而造成上下管同时导通，热损耗很大，电路就有问题。

这段话对理解“损坏态”非常关键：三极管损坏并不总是开路或短路那么理想，它也可能让器件行为停在某种“异常的半导通/漏电/增益改变”的状态。

一旦推挽级出现这种倾向，MOS栅极就可能被一边充、一边放，表现为：

• Vgs上升过程出现平台、拖尾，甚至抖动

• MOS进入“时而开、时而关”的不稳定区

• 开关损耗与导通损耗叠加，温升更快

你最后观察到的，很可能仍然是：MOS管越来越热、波形越来越难看、最后击穿——可根因在驱动级。

四、别忽视MOS内部那只寄生二极管：推挽失效时，它更像“无声的补位者”，但也会改变回路电流

材料提到：MOS管内部有寄生二极管，当正向导通时会有D向S的电流；当DS不通时，可以通过寄生二极管回收电流。

在电机这类感性负载场景中，你关断MOS的瞬间，电流不可能立刻消失，总要找路走。寄生二极管往往会接手那部分电流路径。

如果推挽驱动损坏导致MOS关断不干净、关断过程拖长，寄生二极管与MOS本体的导通状态可能在一段时间内交替或叠加出现，回路能量释放的方式就会变得更复杂。这会让“看起来应该很短的一瞬间”变成“更长、更热的一段过程”。

你不一定能直接看到寄生二极管在发声，但你会看到MOS的温度在加速上升。

五、排查思路：别只盯着MOS，把“栅极是否被正确管理”当成第一现场

当你遇到“MOS反复发热/损坏”时，建议把检查顺序倒过来：

1）先看Vgs是否稳定、幅值是否到位

• 材料指出很多MOS阈值电压在4V多，超过阈值才导通

• 但真正的低损耗导通往往需要更合适的Vgs（例如datasheet常以10V条件给出低Rds指标）

Vgs达不到、上不去、上得慢，都可能导致Rds偏大而发热。

2）再看栅极放电路径是否足够强

• Ciss大，放电慢；放电慢，Rds增大，发热

推挽下拉侧三极管一旦损坏，最常见的就是“关断拖尾”。

3）确认是否有合适的下拉电阻

材料提到：MOS电压有时候没有释放，所以会有误导通风险；加下拉电阻能防止没有放电回路，也对静电、雷击误导通有好处。

这不是“锦上添花”，在驱动异常时它常常是最后一道保险。

推挽三极管坏了，MOS管不一定当场死，但它往往会被迫在最难受的工况里硬扛：Vgs不上不下、Rds忽大忽小、开关不干净、热不断积累。你以为是功率器件质量不行，其实是“栅极没被好好对待”。

如果你正在修一块板、或者正在复盘一次烧管事故，不妨把示波器的第一根探头从漏极挪到栅极：先问一句——它到底有没有被干净地推上去、又有没有被利落地拉下来？

你最近一次遇到的“MOS发热/烧毁”，当时栅极驱动是用推挽三极管还是单管加电阻？
