mos管漏极和栅极之间最大电压

做电路的人，几乎都绕不开MOS管：开关、电源、驱动、保护、负载控制……一抓一大把。也正因为用得太频繁，很多风险反而会被习惯性忽略。

比如我们常把注意力放在漏源击穿电压VDSS、最大栅源电压VGS(max)、导通电阻RDS(on)、导通电流ID这些“最常见参数”上，但实际设计里，还有一种更隐蔽、更容易在动态场景里踩坑的电压关系——漏极与栅极之间的电压，也就是VGD。

今天就围绕“mos管漏极与栅极之间的最大电压”这件事，把它讲清楚：它是什么、为什么危险、在电路里怎么被不小心放大，以及你该怎么把风险压下去。

先把骨架搭起来：mos管到底靠什么工作？

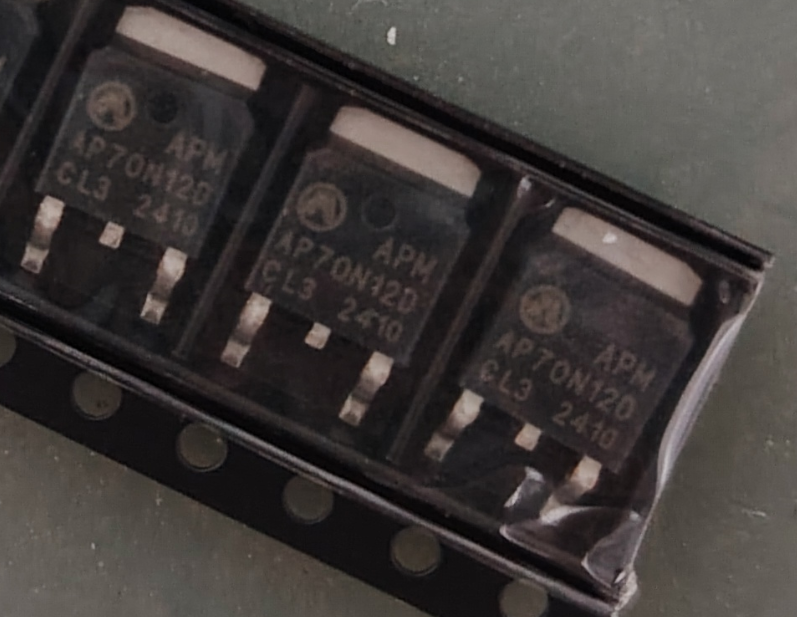

MOS管是mosfet的缩写，完整叫法是金属-氧化物-半导体场效应晶体管。它有三个引脚：

• G：Gate 栅极

• S：Source 源极

• D：Drain 漏极

MOS管属于场效应管（FET），是典型的“电压控制型器件”：用栅源电压VGS去控制漏极电流ID。材料里讲得很直白：

反型层厚薄由VGS决定，反型层厚薄决定内阻大小，内阻大小决定D与S之间电流大小。

也就是说，MOS管能不能导通、导通到什么程度，核心看的还是VGS，满足导通条件就是：

• N沟道：VGS > VGS(th)

• P沟道：VGS < VGS(th)（绝对值意义上也是 |VGS| > |VGS(th)| ）

到这里，大多数人会下意识形成一个“安全感”：我只要保证VGS别超最大值、VDS别超VDSS、ID别超额定，应该就稳了。

问题就出在：你以为你控制的是VGS，现实里很多波形在偷偷推高VGD。

VGD到底是什么？它跟VGS、VDS有什么关系？

把三个电压写出来：

• VGS：栅极相对源极电压

• VDS：漏极相对源极电压

• VGD：栅极相对漏极电压

它们之间不是独立的，电压关系天然绑在一起：

VGD = VG - VD

VGS = VG - VS

VDS = VD - VS

因此也可以看出一个关键点：当漏极电压VD快速变化时，哪怕你“栅极驱动VG看起来没变”，VGD也会跟着变；而且由于MOS管内部存在寄生电容（材料里提到输入电容、输出电容、反馈电容），这种变化还会被耦合回栅极，让栅极电压出现你没有预料的动态偏移。

很多电路“静态计算没问题、上电就炸/开关就乱跳”，根子往往不在你算错了阈值电压VGS(th)，而在你没把VGD背后的动态耦合当回事。

为什么“漏极-栅极最大电压”会成为风险放大器？

材料中明确提醒过一句：栅极是MOS管最薄弱的地方。原因很简单，栅极和沟道之间隔着二氧化硅（SiO₂）绝缘膜，这层膜很薄，耐压能力有限，所以MOS管有一个必须严格遵守的极限参数：最大栅源电压VGS(max)。

同时材料也提到：MOS管栅极输入阻抗极高，感应电荷很难释放，高压很容易击穿绝缘层，造成损坏。

你会发现，这里讲的是VGS(max)，但风险成因里有两个关键词——“感应电荷”“很难释放”。这就意味着：栅极不只是被驱动电路施加电压那么简单，它还可能被外界快速变化的电场“顺手推一把”。

而漏极端，恰恰是很多电路里变化最剧烈的位置：

• 做开关时，漏极电压在高低电平间快速切换

• 带电感负载时，关断瞬间漏极电压可能出现尖峰

• 在高dv/dt场景中，漏极的快速变化会通过MOS管内部的寄生电容耦合到栅极

于是，一个常见的陷阱出现了：

你以为你给栅极加的是“安全的驱动电压”，但在某些瞬间，栅极实际承受的电场应力已经接近甚至超过极限——栅氧化层受伤、参数漂移、最终击穿。

换句话说：VGS(max)是写在手册上的红线，而VGD是现实电路里最容易把你推到红线边缘的那只手。

把“寄生电容”这件事说透：VGD为什么会让栅极自己“动起来”？

材料里提到MOS管有寄生电容，并且厂家常分成输入电容、输出电容以及反馈电容。哪怕你不展开具体数值含义，也能得到一个结论：MOS管不是理想开关，它内部天然存在电容耦合路径。

当漏极电压变化时，电容耦合会把部分变化“灌”到栅极节点上。栅极又是一个高阻抗节点，电荷不容易泄放，于是栅极电压就可能出现瞬态抬升或下沉。

这会带来两类非常真实的后果：

1）误导通/误关断

本来你让MOS管关断，但漏极电压变化把栅极“抬高”了一瞬间，VGS短时间超过VGS(th)，MOS管就可能短暂导通。轻则波形难看、效率下降，重则上下管直通、器件过热。

2）栅极应力上升，击穿风险增加

当瞬态叠加到你原本的驱动电压上，VGS可能在你看不到的瞬间超过VGS(max)。材料已经说了：栅极绝缘层薄，容易被高压击穿；静电都能干穿，更别说你电路里几十伏的尖峰和耦合。

所以，讨论“VGD最大电压”并不是要你去找一个一定写在表格里的“VGD(max)”参数，而是提醒你：任何会让VD剧烈变化的电路，都必须把VGD引发的耦合效应算进风险清单里。

结合工作区再看一次：击穿区从来不是“慢慢靠近”的

材料把MOS管输出特性分成夹断区、恒流区、可变电阻区，并单独点出“击穿区”：随着VDS增大，PN结承受太大的反向电压而被击穿。

很多人理解击穿，停留在“VDS别超VDSS就行”。但真实电路里，击穿往往不是你稳稳加了一个大电压过去，而是动态尖峰瞬间冲上去；而一旦进入击穿，材料说得很直接：击穿后会使ID剧增。

这时如果同时伴随栅极被耦合抬升（也就是VGD在动态里把VGS推高），那就是“双重加速”：

漏端电压冲击 + 栅极应力上升 + 电流异常增大，故障会非常快，而且很难从“静态计算”里提前看出来。

工程上怎么把VGD相关风险压住？抓住三件事就够了

不引入材料之外的花哨结论，只顺着材料给的核心点——栅极脆弱、寄生电容存在、击穿会导致电流激增——你在设计里至少要建立三条底线：

1）栅极电压永远以VGS(max)为最高红线

材料明确说了：加载栅极的电压不能超过最大栅源电压。

所以不管你在讨论VGD还是VDS，最终都要回到一个检查：在最坏的动态情况下，VGS有没有可能被抬到超过VGS(max)。

2）把“漏极电压变化”当作会影响栅极的变量

因为寄生电容存在，漏极的变化会耦合到栅极。你可以把它当作一个提醒：

不要只在“驱动电路”上算栅极电压，也要在“开关瞬间的漏极波形”上看栅极有没有被带着跑。

3）留出击穿余量，避免在边界工作

材料强调了：漏源击穿电压VDSS是栅源电压为0时能承受的最大漏源电压，是极限参数，加在器件上的工作电压必须小于V(BR)DSS。

既然击穿会导致ID剧增，那就别让电路在接近击穿的边缘工作，尤其是你已经知道动态尖峰可能存在的时候。

最后想说一句：MOS管越“看起来简单”，越容易把人骗进细节里

MOS管的优势材料里列得很清楚：输入阻抗高、导通电阻低、开关速度快、功耗低、工作区域宽……所以它几乎成了现代电路的默认选项。但同一份材料也提醒你：栅极很容易被静电击穿，因为栅极高阻，电荷不易释放。

VGD这件事，本质上就是“电荷与电场效应”在真实开关波形下的另一种表现：漏极在动，栅极就不可能完全不受影响。

你在设计里真正要建立的思维是：

不要只看某一个端口的“标称电压”，要看三端之间的“相对电压关系”，尤其是动态情况下的相对电压。
