mos管驱动电压范围是多少

很多人问“MOS管驱动电压范围到底是多少”，看似一句话，实际踩坑点特别多：有人拿着 VGS(th) 当“能用的驱动电压”，结果器件发热、效率掉、还以为是mos管质量不行；也有人一味把栅压往上加，指望 RDS(on) 再降一点，最后发现收益不大，风险倒是更高。

要把这件事讲清楚，只需要先统一一个思路：所谓“驱动电压”，至少要分成两层——刚开始“开”的电压，和真正“完全导通”的电压。你把这两者混在一起讨论，结论一定乱。

下面就按主流器件类型，把 2025–2026 年常见的驱动电压范围一次说透，并给出最容易落地的取值口诀。

先把概念掰直：驱动电压其实有两种“门槛”

很多资料把“mos管驱动电压”说得很玄，其实就两件事：

第一层：阈值电压 VGS(th)

它的含义是：栅源电压达到某个最小值后，MOS管开始“有点导通”。注意，只是“开始”，不是“低损耗地导通”。

传统硅基 mosfet 的阈值电压范围大致在 0.8–4 V，而且它会随温度漂移，漂移量约为 −7 mV/°C。

第二层：完全导通电压

真正工程上关心的是：你想让 MOS 管达到 datasheet 标称的 RDS(on)，栅压必须给到多少。因为导通损耗 P=I²R，RDS(on) 只要没压下来，电流一大，温升立刻就上去。

所以，“完全导通电压”才是你在选驱动芯片、算效率、控温升时的核心。

一句话总结：

VGS(th) 决定“能不能开始开”，完全导通电压决定“能不能低损耗地开”。

不同器件的驱动电压范围：把表背下来就够用

按目前主流工艺，常见 MOS/HEMT 的驱动电压可以直接按下面范围理解和取值。

一、传统硅基 MOSFET（最常见的那类）

1）阈值电压 VGS(th)：0.8–4 V（随温度 −7 mV/°C 漂移）

2）完全导通电压：10–15 V

工程取值要点很明确：

• 低压器件（≤250 V）常用 10 V 驱动

这是最通用、最省心的区间：很多 datasheet 也是在 VGS=10 V 下给 RDS(on)。

• 600 V 超结器件推荐 12 V，可向下兼容 10 V

如果你在高压硅MOS上追求更稳、更“硬”的导通状态，12 V 是更主流的设计点。

• 15 V 用于大电流模块，但 >15 V 已无显著 RDS(on) 收益

也就是说：别指望 18 V、20 V 能让硅MOS“再低很多”，通常收益不明显，反而更考验栅极耐压和驱动器设计裕量。

二、逻辑电平 MOSFET（给 MCU 直驱那类）

1）阈值电压：1.0–2.5 V

2）完全导通电压：4.5 V（手册会给定 4.5 V 下的 RDS(on)）

它的定位很清楚：适配 3.3 V/5 V 单片机直接驱动。

但要注意一个现实问题：当峰值电流 ≤20 mA 时，往往需要加图腾柱来提升驱动能力，否则开关速度慢、损耗上升、波形也更难看。

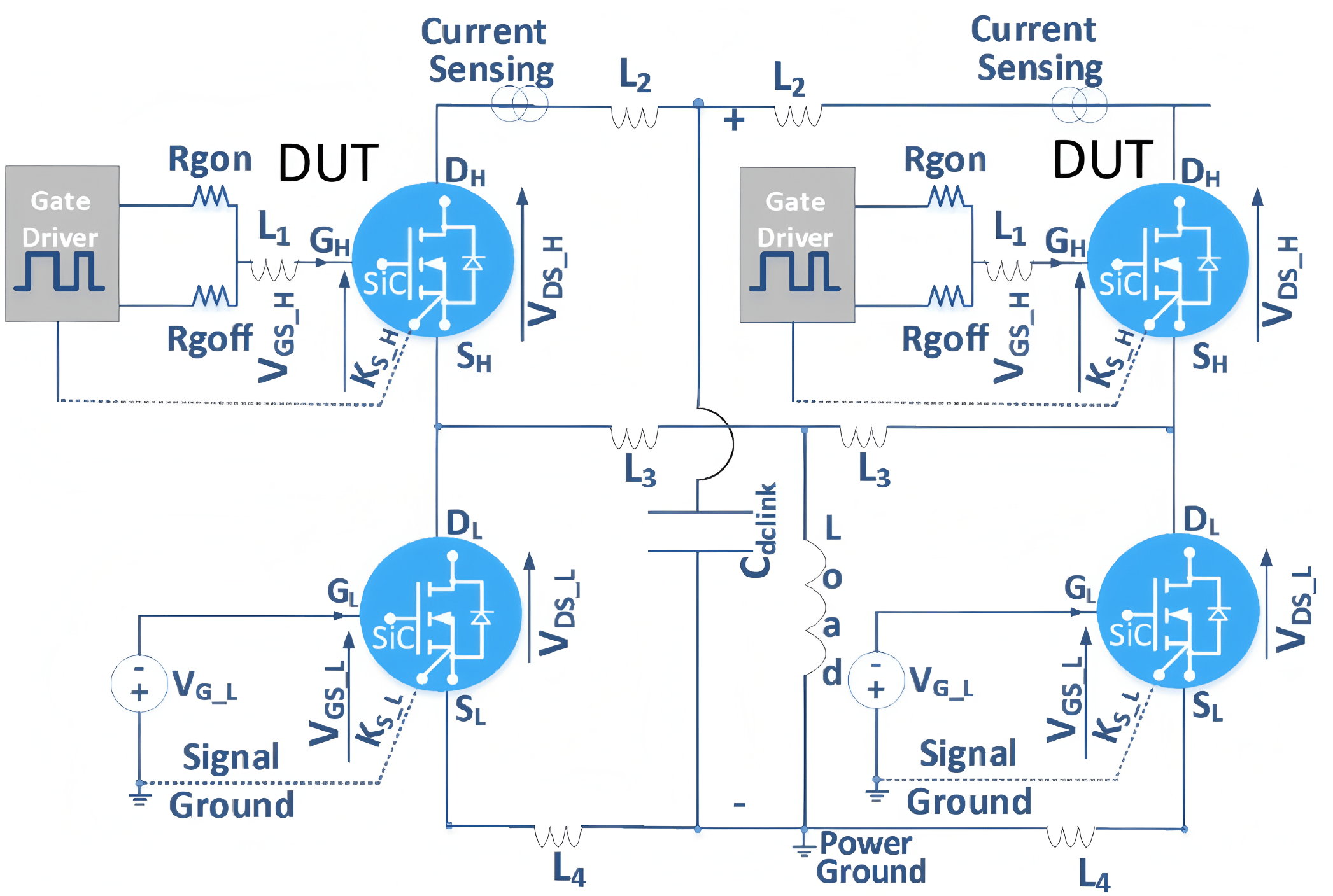

三、SiC MOSFET（碳化硅 MOS）

1）阈值电压：2.2–3.5 V（比硅略低）

2）完全导通电压：18 V（主流规格书统一在 18 V 给出 RDS(on)）

SiC 的逻辑很“统一”：你想拿到 datasheet 那个漂亮的 RDS(on)，基本就是奔着 18 V 去设计。

驱动芯片通常选 20 V 输出级，同时负压关断常用 −3 V，用来抑制米勒尖峰带来的误导通风险。

四、GaN HEMT（氮化镓高电子迁移率晶体管）

1）阈值电压：1.5–2.5 V

2）完全导通电压：5–6 V

并且它有一个很关键的限制：栅极限压 ±10 V。

所以 GaN 的驱动思路是“低压精细化控制”：驱动器输出 6 V 典型；负压 0 到 −3 V 可选，但栅压绝不能随意往上怼，超过边界风险非常高。

一句口诀，基本覆盖 90% 场景

如果你只想快速记住工程取值，直接用这句就够了：

“低压硅 10 V，逻辑 4.5 V；高压硅 12 V，SiC 18 V，GaN 6 V 别超 10 V。”

它背后其实就是一条原则：

按 datasheet 标称 RDS(on) 的栅压来给驱动电压，而不是按阈值电压去猜。

为什么“给足栅压”这么重要？因为你要的是 RDS(on)，不是“能导通”

很多人的误区在于：

看到 VGS(th) 只有 2 V，就觉得“我给 3.3 V 也能用”。确实能“开”，但不代表“开得好”。

完全导通电压之所以存在，是因为 MOS 管从“刚导通”到“低电阻导通”，中间还有很长一段区域。你给的栅压不足，RDS(on) 会明显变大；在中低压、大电流应用里，损耗按 I² 放大，温升会非常直观。

工程上更稳的做法是：

确认你的驱动电压能覆盖 datasheet 对 RDS(on) 的标称测试点，然后再去谈效率、散热、体积和可靠性。

别只盯电压：驱动源还得“推得动”栅极电荷

哪怕你电压选对了，驱动也可能不“到位”。因为 MOS 的栅极不是纯电阻，它更像电容，开关瞬间要充放电——你得提供瞬态电流。

在设计上，关键是保证驱动源能提供满足 Qg 需求的瞬态电流。否则你会遇到：

• 开通/关断变慢，开关损耗增加

• 波形更容易振铃，EMI 更难压

• 在高频应用里效率明显掉下来

简单理解就是：

电压是“目标值”，电流是“把目标值快速送到”的能力。两者缺一不可。

负压关断到底在解决什么？别把它当“玄学加成”

在 SiC、GaN 这类高速器件里，开关瞬态很陡，米勒效应更容易把栅极“抬起来”，造成误导通。

所以会看到一些设计用负压关断（比如 SiC 常用 −3 V）来增强关断裕量，压住米勒尖峰带来的栅极扰动。

要点只有一个：

负压不是为了“让它更关”，而是为了在高 dv/dt 环境里避免“被动误开”。

最后把答案说得更直白一点：MOS管驱动电压范围是多少？

如果你问的是“阈值电压范围”，常见器件大致是：

• 传统硅 MOS：0.8–4 V

• 逻辑电平 MOS：1.0–2.5 V

• SiC MOS：2.2–3.5 V

• GaN HEMT：1.5–2.5 V

但如果你问的是“工程上该给多少驱动电压才能完全导通”，那更关键：

• 低压硅 MOS：10 V

• 600 V 超结硅 MOS：12 V（兼容 10 V）

• 大电流硅模块：15 V（>15 V 收益不明显）

• 逻辑电平 MOS：4.5 V（以 datasheet 标称点为准）

• SiC MOS：18 V（驱动芯片常配 20 V 输出级，负压关断常用 −3 V）

• GaN HEMT：5–6 V（栅极限压 ±10 V，别硬加）

你在设计里最该做的一件事

别再问“MOS管到底几伏能开”。你应该问的是：

我选的这颗器件，它的 RDS(on) 是在多少 VGS 下标称的？

我的驱动电压能否稳定覆盖这个点？

我的驱动源能否提供满足 Qg 的瞬态电流？

把这三句话想明白，MOS 管就不会在你板子上“莫名其妙发热”。
