mos管恒流源电路图详解

发布时间:2026-03-21编辑:国产MOS管厂家浏览:0

你有没有遇到过这种“反直觉”的情况:负载一变,电路里电流就跟着乱跳,前一级的工作点被拖得面目全非,放大器的线性没了,稳压也跟着抖。

于是你开始找一个东西:不管负载怎么变,都能把电流“钉”在一个数值附近——恒流源。

MOS管做恒流源,就是很多人会走到的那一步。看起来像一只管子加几个连接,真正的关键却藏在四个字里:负反馈。


先把两个概念讲清楚:mos管与恒流源

mos管(Metal-Oxide-Semiconductor Field-Effect Transistor),是一种常用的场效应晶体管,由金属、氧化物和半导体构成。它本质上是“控制电流的器件”,在电子电路里经常承担放大、开关和稳压等任务。

恒流源(Current Source)则是一类电路元件(或电路功能形态),目标很明确:提供稳定的电流输出,尽量不受负载变化的影响。很多电路之所以要恒流源,不是为了“炫技”,而是为了让电路能稳定工作——工作电流一稳定,放大器偏置才稳,电路状态才可控。


一张最常见的MOS恒流源连接方式:把它做成“负反馈放大器”

参考材料里给出的典型连接方式非常经典:

  • MOS管的栅极(G)连接到一个恒定电压源 Vref

  • 源极(S)连接到地

  • 漏极(D)连接到负载电阻 RL

然后你通过调整 Vref 的电压值,去控制MOS管的工作状态,从而实现恒流输出。

这里先别急着背图。你只要抓住一句话:这不是“让MOS管自己变恒流”,而是“用一种连接方式把它放进负反馈里”,让电路自己去修正偏差。


恒流到底是怎么“自动调出来”的?负反馈调整过程拆开看

材料里把MOS管恒流源的工作原理,按状态变化描述得很清楚。我们按它的逻辑一步步走:

1)初始状态:截止,电流过不去

一开始假设MOS管处于截止状态,漏极到负载电阻这条路等于断的,电流无法通过。

2)Vref 上升:栅极电压提高,MOS管逐渐进入放大区

当输入电压 Vref 增加,栅极电压也会增加,MOS管不再“关死”,开始逐渐进入放大区。此时漏极电流开始流过负载电阻 RL,输出电压也会随之增加。

3)关键来了:输出电压增加,反过来“压低”栅极电压

在负反馈的作用下,输出电压的增加会降低栅极电压,使MOS管的工作点向截止区移动。

这一句是整个恒流源的灵魂:电流一变,输出电压跟着变;输出电压一变,反过来把栅极有效驱动“拽回来”。它不是任由电流上蹿下跳,而是把变化立刻“抵消一部分”。

4)最终:工作点停在“刚好能让电流稳定”的位置

当MOS管的工作点恰好达到使输出电流稳定的位置时,电路进入恒流输出状态。

换句话说,恒流不是一个开关动作,而是一个“寻找平衡点”的过程:电路不断调整MOS管的工作状态,让输出电流靠近那个稳定值。

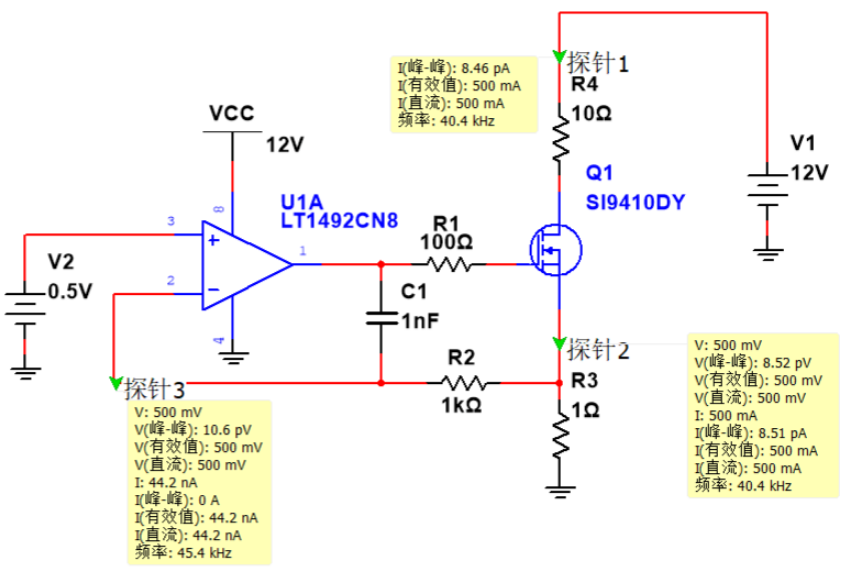

mos管恒流源电路图详解


负载变了为什么电流还能“不怎么变”?核心在“它会自己纠偏”

材料里强调:当负载电阻发生变化时,根据负反馈原理,电路会自动调整MOS管的工作状态,以保持输出电流不变。

这句话读起来很平,但你可以把它翻译成更直白的工程语言:

  • 负载变化 → 漏极/输出电压跟着变化

  • 输出电压变化 → 通过负反馈链路影响到栅极有效电压

  • 栅极有效电压变化 → MOS管导通程度改变

  • 导通程度改变 → 漏极电流被拉回到原来的水平附近

所以你看到的“恒流”,其实是“动态稳定”:不是电流永远不变,而是电流想偏离时,总有一股力量把它拽回来。


Vref 为什么这么重要?因为它是“电流目标值”的旋钮

在这类MOS恒流源里,Vref 是唯一一个“你明确告诉电路:我要多少”的入口。

材料写得很直接:通过调整 Vref 的电压值,可以控制MOS管的工作状态,从而实现恒流输出;也可以通过调整 Vref 来控制输出电流的大小。

这就是它好用的地方:恒流值不是靠“碰运气”,而是靠一个可设定的参考量去锁定工作点。你把 Vref 调到哪里,电路就会围绕那个参考点去建立平衡。


这种方案为什么常用?优点不复杂,但很实在

材料给了三个优点,都是做电路的人最关心的三件事:

1)稳定性高

通过负反馈,输出电流几乎不受负载变化影响,电流更稳定。

2)精度高

通过调整 Vref 来控制输出电流大小,容易把目标值“设定出来”。

3)适用范围广

可以在各种电路里用,比如放大器、稳压电路、电流源等。

注意这三点背后其实是同一个原因:负反馈把“不确定性”压下去了。只要反馈链路有效,负载变化就很难把电流拉得太离谱。


它会被用在哪里?为什么放大器特别爱它

材料举的应用场景里,有一个特别典型:放大器设计。

放大器最怕什么?工作电流漂。电流一漂,偏置点变,线性区变,增益和失真都可能一起变。恒流源的价值就在于:给放大器提供稳定的工作电流,让放大过程更可控、更一致。

所以你会看到很多电路里,恒流源并不是“主角”,却像地基一样:它不抢戏,但它决定整栋楼稳不稳。


把这套逻辑记成一句话:恒流源不是“天生恒流”,而是“靠负反馈恒流”

很多人第一次学MOS恒流源,最容易陷入一个误区:以为是MOS管的某个特性让它自然恒流。

但参考材料已经把方向点得很明白:最常用的连接方式,是把MOS管设置为负反馈放大器。恒流来自“电路结构”而不是“器件玄学”。

当你真正理解了这点,你再看任何恒流源电路,第一眼就会去找两件东西:

  • 参考量从哪里来(比如 Vref)

  • 反馈是怎么回去的(输出怎么影响栅极/控制端)

找到了这两件事,恒流行为就不再神秘。


如果你愿意,把你看到的那张MOS恒流源电路图(你手头具体版本)发出来:哪怕只是手绘或截图。我可以按你那张图的“节点连接关系”,把负反馈路径、工作区间变化、以及Vref如何对应电流目标,逐点拆给你看。
