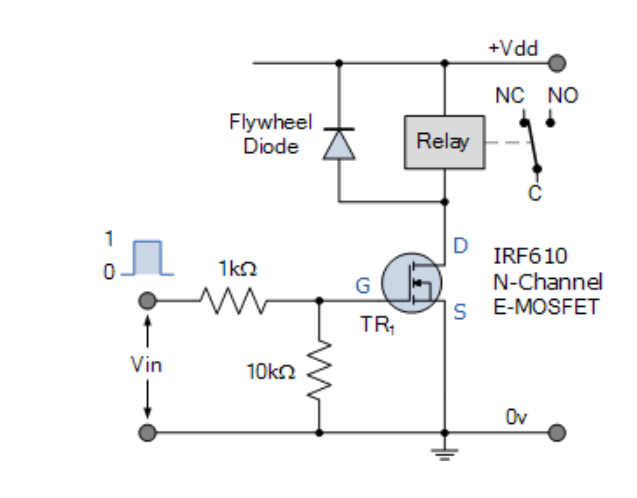

mos管分压式偏置电路

你做过那种“明明电路接对了，却怎么都不对劲”的共源放大器吗？

同一张原理图、同一套阻容，换一颗MOS管，漏极电压就飘；温度一升高，电流就往上窜；轻一点是波形削顶失真，重一点就是器件发烫、参数飘移，最后变成一场“拆焊—再焊—再拆焊”的循环。

这些问题，很多时候不是放大电路本身不行，而是你还没把第一步做好：偏置。

在一堆偏置方法里，分压式偏置之所以被反复推荐，不是因为它“高级”，而是因为它足够稳、足够通用，特别适合作为电子工程师的入门必修课：把mos管的静态工作点，牢牢地放到你想要的位置上。

先把目标说清楚：偏置到底在解决什么

放大电路真正难的，从来不是“能不能放大”，而是“能不能在你希望的范围内、稳定地放大”。

你可以把mos管想象成一个歌手，偏置就是调麦克风的高度和音量：

• 调得太低，歌手一开口你听不清（截止失真）。

• 调得太高，稍微用力就爆麦（饱和失真）。

• 调到中间那个“黄金位置”，才会又清晰、又有动态范围。

这个“黄金位置”，在电路里就是静态工作点：漏极电流 (I_{DQ}) 和漏极电压 (V_{DQ}) 在直流下应该落在哪里。

为什么分压式偏置最适合新手上手

常见的思路大概有几类：

• 直接给栅极一个固定电压：简单，但阈值电压 (V_{th}) 会随温度、批次变化，工作点可能漂得很离谱。

• 自给偏置：源极串电阻 (R_S)，靠负反馈稳住电流，稳定性上来了，但代价是增益会被“吃掉”。

• 分压式偏置：用电阻分压设定栅极电压 (V_G)，源极保留 (R_S) 继续提供负反馈——把“可控”和“稳定”同时抓住。

• 恒流源偏置：更高阶，直流稳、交流阻抗高，利于增益，但复杂度也上去了。

分压式偏置的关键优势是“双保险”：

1）栅极电压 (V_G) 由分压决定，不依赖漏极电流，先天更可控。

2）源极电阻 (R_S) 形成负反馈，电流想变大，就会自动把 (V_{GS}) 拉小，把它压回去。

所以它的体验非常像：你先把方向盘摆正（分压给出大致位置），再加一个稳定器（源极电阻兜底），电路就不容易跑偏。

分压式偏置怎么“算”：一个完整的计算实例

光讲概念没用，分压式偏置能成为入门必修课，靠的是它可计算、可验证。

假设你要用一颗增强型NMOS（例如2N7000）做一个分压式偏置的共源放大器：

• 电源 (V_{DD}=12V)

• 希望静态漏极电流 (I_{DQ}=5mA)

• 希望静态漏极电压在电源中点附近，取 (V_{DQ}=6V)（给交流输出留最大摆幅）

第一步：确定漏极电阻 (R_D)

[

R_D=\frac{V_{DD}-V_{DQ}}{I_{DQ}}=\frac{12V-6V}{5mA}=1.2k\Omega

]

取标称 1.2kΩ。

第二步：估算 (V_{GS})

增强型MOS管常用关系是：

[

I_D = K (V_{GS}-V_{th})^2

]

但入门阶段不必死磕 (K) 和 (V_{th}) 的精确值，可以用经验估算：小信号MOS管在毫安级电流下，(V_{GS}) 常在 2V–4V。这里取 (V_{GS}\approx 2.5V)。

第三步：确定源极电阻 (R_S)

为了让负反馈“有力”，常希望 (R_S) 上有 1V 以上的直流压降。设 (V_S=1.5V)：

[

R_S=\frac{V_S}{I_{DQ}}=\frac{1.5V}{5mA}=300\Omega

]

取标称 300Ω。

第四步：算栅极电压 (V_G)

[

V_G = V_S + V_{GS} = 1.5V + 2.5V = 4V

]

第五步：算分压电阻 (R_1, R_2)

分压关系：

[

V_G = V_{DD}\cdot \frac{R_2}{R_1+R_2}

]

为了减少分压对输入的“拖拽”，让分压电流远大于栅极漏电流（栅极电流可近似为零）。这里令分压电流约为 (0.1 I_{DQ}=0.5mA)：

[

R_1+R_2 \approx \frac{V_{DD}}{I_{div}}=\frac{12V}{0.5mA}=24k\Omega

]

再由 (4V=12V\cdot \frac{R_2}{24k}) 得：

[

R_2=8k\Omega,\quad R_1=16k\Omega

]

取标称：(R_1=16k\Omega, R_2=8.2k\Omega)。

到这里，一套“能跑、够稳、好调”的分压式偏置就落地了。真正上板前，最好用仿真软件跑一下直流工作点，看看 (V_D) 和 (I_D) 是否在预期范围内，这一步往往能减少很多“烟花”。

顺带说清楚：自给偏置为什么会“牺牲增益”

自给偏置的思路很朴素：源极串 (R_S)，栅极通过大电阻接地，让电流自己把源极抬起来，从而形成负反馈。

它的缺点也很直白：你为了提高稳定性把 (R_S) 选大，静态漏极电流 (I_{DQ}) 会变小，工作点下移，跨导 (g_m) 变小，于是电压增益 (A_U) 也会跟着掉。

换句话说，它用“增益”去换“稳”。在很多场合这是划算的，但如果你要的是更可控的工作点、更通用的方案，分压式偏置往往更顺手。

想把共源增益“榨出来”，别只盯着公式

共源放大器的电压增益常写成：

[

G_v = -g_m (R_D \parallel R_L \parallel r_o)

]

看起来像是一句废话，但它至少提醒你三件事：

1）(g_m) 是增益发动机

(g_m) 和电流相关，适当提高 (I_D) 往往能提高 (g_m)，增益会上去；代价是功耗增加、热噪声等因素可能更突出，需要权衡。

2）并联负载越大，增益越高

(R_D) 增大能拉高增益，但 (R_D) 太大时静态 (V_D) 会被拉低，输出摆幅变小，甚至把管子推到不合适的区域。这是“增益”和“摆幅”的典型矛盾。

3）源极电阻的负反馈会吞增益

你用 (R_S) 稳住直流工作点，同时也在交流上引入了负反馈，增益会降低。解决思路通常是：直流靠 (R_S)，交流把它“绕过去”。

旁路电容怎么选：用一个简单原则避免“低频没了”

在 (R_S) 两端并联旁路电容 (C_S)，可以让它对交流近似短路，从而恢复高增益。

选择原则很简单：在最低工作频率 (f_{min}) 下，电容的容抗要远小于 (R_S)，比如小于 (R_S/10)：

[

X_C=\frac{1}{2\pi f_{min} C_S} \ll R_S

]

举个音频例子：(f_{min}=20Hz)，若 (R_S=300\Omega)，要求 (X_C \le 30\Omega)：

[

C_S \ge \frac{1}{2\pi\cdot 20\cdot 30} \approx 265\mu F

]

实际常选 470µF 或更大。你会发现：很多“低频怎么放不出来”的问题，最后都落在这个电容上。

恒流源偏置的优势：又稳又不降增益的“高阶答案”

如果你继续往上走，会遇到一个更漂亮的方案：用恒流源代替 (R_S)。

它的优势在于一个关键点：恒流源对交流信号呈现极高阻抗。

• 对直流：电流被牢牢钉住，工作点稳定。

• 对交流：它几乎像开路，不像 (R_S) 那样引入负反馈，所以不会明显降低增益。

这也是为什么在高性能音频前置、射频放大、以及更复杂的多级放大结构里，恒流源偏置经常出现——它把“稳”和“增益”两件互相打架的事，尽量同时兼顾了。

把分压式偏置学会，你就真正“会调电路”了

分压式偏置的价值，不只是让你搭出一个“能工作的放大器”，而是让你形成一种习惯：

先把直流工作点算清楚、定下来，再谈交流性能；先把稳定性做扎实，再谈增益怎么榨取。

等你把这一套跑顺了，你会发现很多电路问题其实不玄学：工作点一稳定，失真、摆幅、噪声、增益，都会变得可解释、可调、可优化。
