mos管如何调节输出电流的

你有没有遇到过这种瞬间：手机插上快充，电量“嗖”地往上跳；电脑一跑大型软件，CPU瞬间拉满却依然稳；新能源车一脚电门下去，动力输出干脆利落。

这些看似完全不同的场景背后，其实都在做同一件事——把电流控制得又快又准。

而在很多电路里，负责“把关”的核心角色，就是MOS管。

它不是靠“硬扛”，也不是靠“堵死”，它更像一个被电场操控的精密阀门：你给栅极一个电压，它就能在源极和漏极之间，放行合适的电流。今天我们就围绕一个最关键的问题讲清楚：mos管到底如何通过栅极电压调节输出电流？

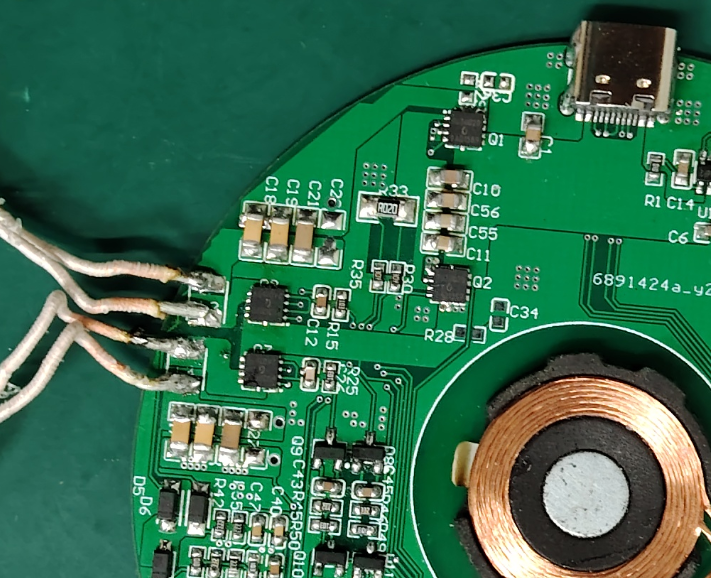

先把一句话说透：mos管是“电压控制电流”的器件

MOS管的全称是金属-氧化物-半导体场效应晶体管。名字很长，但核心逻辑很简单：

它的电流不是你“推”出来的，而是你“控”出来的。

你不需要往栅极灌电流，只需要给栅极一个电压，就能让源极到漏极之间的电流发生变化。

这是它和三极管（电流控制型元件）最本质的区别之一：MOS管的栅极电流几乎为零，所以控制回路的功耗很低，这也是它能在现代电子系统里大规模铺开的重要原因。

关键结构决定了关键能力：一层“氧化层”，隔开了电流与控制

典型MOS管由四部分构成：衬底、源极（S）、漏极（D）和栅极（G）。

其中最“精妙”的地方，是栅极和衬底之间隔着一层极薄的氧化层，通常是二氧化硅。

这层氧化层像一道隔离墙：

• 让栅极和沟道之间几乎没有直流电流流动

• 但电场可以穿透并发挥作用

也正因为如此，MOS管能用“电场”去控制“电流通道”，实现低功耗、高速度的调节。

现代工艺把这层氧化层做到纳米级，栅极电场的控制效率更高，开关速度也更快；但同时，氧化层过薄也会带来漏电问题，这也是技术演进绕不开的挑战之一。

栅极电压一变化，沟道就跟着“变宽变窄”

真正的调节动作发生在这里。

当栅极施加一定电压时，氧化层形成电场。这个电场会改变衬底表面的载流子分布，进而在源极与漏极之间“拉”出一条导电沟道。

你可以把它理解为：

源极和漏极之间原本没有一条好走的路，栅极电压一上来，路就铺出来了。

更重要的是，这条路不是“有/无”两种状态那么粗糙，而是有连续变化的空间：

• 栅极电压越大，电场越强，沟道越容易形成且更“宽”，电流更大

• 栅极电压越小，沟道变“窄”，电流减小

• 甚至在某些条件下，沟道不成立，电流通道就被关掉

这就是为什么说MOS管像“电流阀门”：栅极电压就是你拧阀门的手。

增强型MOS管：为什么“不给电压就不导通”反而更好用？

按工作方式，MOS管可分为增强型和耗尽型。这里和“栅极电压调电流”关系最紧的，是增强型MOS管。

增强型的特点是：

在无栅极电压时不存在导电沟道，必须施加栅极电压才能导通。

这听起来像是“麻烦”，但在开关电路里，它反而非常顺手：

• 你想让电流走，就给栅极一个电压，让沟道形成

• 你想让电流停，就把栅极电压撤掉，沟道消失

控制逻辑直观、控制能耗低，所以增强型MOS管在开关电路中应用更广，比如电脑电源的DC-DC转换模块。

而“调节输出电流”这件事，本质上就是：通过控制导电沟道的状态与强弱，去控制源漏之间能通过多少电流。

N沟道与P沟道：不同极性，不同“开门方式”

按导电沟道类型，最常见的是N沟道和P沟道MOS管：

• N沟道：电子导电，栅极施加正电压时导通

• P沟道：空穴导电，栅极施加负电压时导通

它们经常一起构成CMOS电路。CMOS电路静态时几乎不消耗电流，这也是手机、电脑等便携设备能把待机功耗压到很低的重要原因之一——比如手机待机时仅消耗微安级电流，就离不开这种结构思路。

你会发现，MOS管“怎么调电流”并不是一个孤立技巧，它和电路架构、功耗目标、控制方式天然绑在一起。

把“电流阀门”装进真实系统：为什么快充、CPU供电都离不开它？

理解了“栅极电压—沟道—电流”的关系，再回到应用场景，你会发现MOS管的存在感其实非常强。

1）手机快充：高频开关里把能量损耗压下去

快充模块里，功率MOS管承担高频整流与电压转换。以65W快充为例，充电器内部MOS管的工作频率可达几十千赫兹，通过精准的开关控制减少能量损耗，让充电效率提升到90%以上。

这里的“精准”，其实就是对开关状态的快速控制——也就是对栅极电压的快速控制。

2）电脑CPU供电：电流需求波动大，更需要快速调节

CPU运算时电流需求波动很大，从待机几安培到满载上百安培都可能发生。主板常用多相供电设计，每相都有一组MOS管，通过相位交错控制，让供电电流更平稳，避免电流波动导致性能下降或损坏。

这背后同样是：MOS管必须对控制信号迅速响应，及时“开大一点”或“收小一点”。

3）工业控制与电机：响应快，动作才精准

工业机器人的伺服控制系统里，功率MOS管控制电机转速与扭矩，快速响应让机器人动作更精准。

“精准”两个字，本质上就是电流调节跟得上控制意图。

技术越先进，“阀门”越灵敏，但难题也越尖锐

MOS管的发展方向基本围绕三件事：更小尺寸、更高性能、更低功耗。

比如工艺从微米级走向纳米级，7nm、5nm已经应用在高端CPU和手机芯片中；新材料方向上，氮化镓（GaN）替代传统硅材料后，开关速度更快、耐高温更好，已经在快充充电器中应用，让65W快充头的体积缩小到传统产品的一半；结构上，FinFET等3D晶体管结构增强了栅极对沟道的控制能力，缓解尺寸缩小时的漏电问题。

但挑战也越来越硬：

• 栅长继续缩到1nm以下，量子隧穿效应会让电子不受控穿过氧化层，MOS管难以正常关断

• 功率密度上升带来的散热压力，在新能源汽车、工业大功率场景尤其致命

• 先进制造带来的成本居高不下，也限制了普及

你会发现，MOS管越像“精密阀门”，对材料、工艺、散热的要求就越苛刻。

把MOS管看成“电场控制的电流阀门”，很多问题就会一下子变清楚：

栅极电压不是在“供电”，而是在“造路”；沟道不是固定通道，而是随电场变化的可调通路；电压越大，沟道越宽，电流越大——这就是它能在快充、CPU供电、新能源动力控制里发挥作用的根本原因。

如果你也在学习或使用MOS管，不妨在评论区说说：你最常遇到的困惑，是“怎么导通”，还是“怎么把电流调稳”？
