你以为mosfet发热，都是导通电阻太大、开关频率太高、驱动不够狠？

很多时候，真正“默默把温度顶上去”的，是你根本没把它当回事的那条路——体二极管的导通路径。它不需要你给栅极任何信号，只要电压条件满足，它就会自动导通；而一旦导通，那个看似不起眼的“导通电压”，可能就是效率和可靠性的分水岭。

这篇文章只盯住一个参数：体二极管的正向导通电压（Forward Voltage Drop，Vf）。它到底从哪里来？什么时候会决定系统生死？又该怎么把它从“隐患”变成“可控变量”？

先把话说清：体二极管不是“可选项”

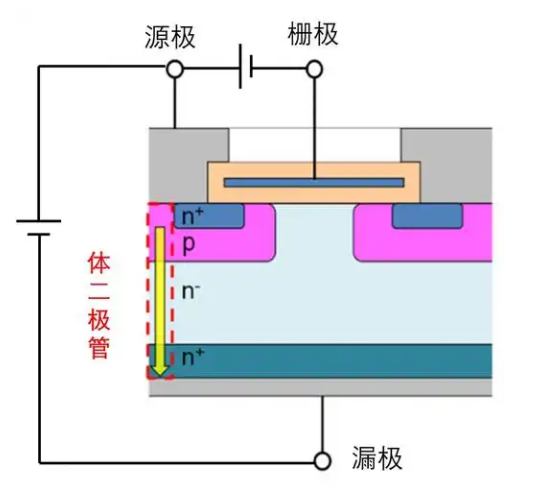

每个功率mosFET里，都藏着一个寄生的体二极管（Body Diode）。以最常见的N沟道增强型功率MOSFET为例，它由N+源区、P型体区、N-外延层/漏极区域构成。当源极金属与P型体区在制造中被连接在一起时，源区与P体区之间自然形成PN结，这个PN结在电路等效上就表现为一只二极管。

它等效位于漏极（D）与源极（S）之间，并呈现“从漏极指向源极”的方向特性。你不开通MOSFET，体二极管也仍然存在；你在原理图里不画，它也照样工作。

关键点只有一句：只要电压把它正向偏置，它就会导通。

导通电压Vf：为什么它会决定你多“烧”多少

体二极管一旦导通，就会出现正向压降Vf。参考材料里给出的典型范围是约0.7V到1V左右，但在更严苛电流条件下，很多器件会更高；例如在某个30A场景下，Vf可以到约1.25V，对应损耗就是：

导通损耗 = Vf × I = 1.25V × 30A = 37.5W

37.5W是什么概念？这不是“效率掉一点点”，而是足以在很短时间内把局部结温推上去，让你在轻载、死区时间偏大、续流时间偏长的情况下，看见“明明Rds(on)很低，低端管却热得离谱”。

所以，体二极管的Vf从来不是“参数表里的背景信息”，它就是你系统里某些工况下的主损耗源。

它什么时候会导通？最常见的就是续流那一瞬间

在开关电源、电机驱动等感性负载场景里，“续流路径”不是锦上添花，而是系统能不能活下来的底层需求。

以同步Buck或半桥拓扑为例：

• 主开关关断后，电感电流不会凭空消失，它会强迫电流继续沿原方向流动；

• 如果同步MOSFET还没来得及导通，电流就会先走体二极管这条“天然通道”；

• 这条通道让电压不至于飙升击穿器件，等于是救命的“临时回路”。

也正因为它是“临时工”，问题才更隐蔽：很多设计以为它只出现一瞬间，但现实是，只要死区时间偏长、控制策略切换慢、轻载模式频繁进入，体二极管就会一次次被迫上岗。而每一次上岗，都在用Vf把电流变成热。

别只看Vf：你以为的“导通”后面，还跟着反向恢复

体二极管导通不可怕，可怕的是它导通完、你准备切回另一只管子时，它不一定能立刻“干净利落地退出”。

当体二极管从导通切换到截止，由于少数载流子存在，会产生反向恢复时间（trr）。这段时间里可能出现反向恢复电流尖峰，带来的后果在参考材料中说得很直白：

• 增加开关损耗（高频应用尤其明显）

• 引发电压振荡与电磁干扰（EMI）

• 在桥式电路里甚至可能诱发上下管直通（shoot-through）

也就是说：Vf决定你导通时烧多少；trr决定你切换那一下有多凶、波形有多脏、系统有多容易出意外。很多“莫名其妙的炸机”和“怎么都压不下去的尖峰”，背后都藏着体二极管的恢复行为。

温度越高Vf越低：听起来是好事，其实是并联的噩梦

体二极管还有一个容易被忽略的特性：温度升高时，正向压降通常会降低，但泄漏电流可能增加。

这句话放在单管里，很多人会觉得“Vf降低不是更省吗？”可一旦你把MOSFET并联，事情就可能变味：更热的那颗管子Vf更低，更容易先导通，于是承担更多电流，变得更热，进一步降低Vf……这条链路如果形成正反馈，就可能把均流问题放大，走向热失控风险。

所以别把“Vf随温度下降”当作福利，它在并联场景里可能是最难受的那根刺。

从保护到效率：体二极管Vf到底应该怎么用、怎么避

把体二极管看成“不可避免的行为”，你就会自然得出两条设计目标：

1）让它在需要保护时出现

它在感性负载续流里提供了关键回路，能避免电压尖峰、保护器件，这一点价值极高。很多现代高频电源能稳定工作，本质上就是因为这条路径能把能量接住。

2）让它在不该损耗时尽快退出

因为一旦它承担续流，Vf就会把电流变成热。你要做的不是“消灭它”，而是缩短依赖它的时间，把电流尽快切换到更低损耗的路径上——比如让同步MOSFET及时导通，用本体的低阻通路取代二极管通路。

在同步Buck的语境里，这其实就是一句话：尽快切入同步整流模式，别让体二极管干太久。

几个你在数据手册里应该盯住的点

如果你只盯Rds(on)，你会错过体二极管这一整套“副剧情”。参考材料里提到的关键参数，至少要形成你的选型检查清单：

• Vf：决定体二极管导通损耗，典型范围可到0.7V~1.5V；电流越大，损耗越可怕

• trr：决定反向恢复尖峰与额外开关损耗，高频应用必须重点关注

• IFSM：体二极管能承受的非重复峰值正向电流，别让“临时续流”变成“长期扛活”

• 温度依赖：Vf随温度升高降低，可能加剧并联场景的均流与热失控风险

你会发现，这些信息大多都藏在数据手册里那页不起眼的“二极管特性”表格中，但它们在某些工况里，比Rds(on)更能决定温升和效率。

最后把逻辑收束：你可以不用它，但不能不懂它

体二极管不是缺陷，它是结构必然带来的通道；它在续流时是保护，在死区里是桥梁，在高频切换时又可能成为损耗与EMI的推手。

而体二极管导通电压Vf，就是你判断“这条通道代价有多大”的最直观标尺：它把电流与发热直接挂钩，把“电路保护”与“效率优化”硬生生绑在一起。

如果你正在做同步Buck、半桥驱动、电机控制，或者任何感性负载相关的开关电路，不妨回去翻翻你手头MOSFET的数据手册：看看它的Vf和trr，再想想你的死区时间里，电流到底走的是哪条路。

你在项目里遇到过“管子莫名发热、效率怎么都上不去”的情况吗？你最后定位到的是体二极管的Vf，还是它的反向恢复？
