mos管阈值电压和沟道长度关系

发布时间:2026-03-30编辑:国产MOS管厂家浏览:0

做电路的人,大多都被“阈值电压”折磨过:同一类MOS管,有的在你以为该稳稳关断的时候,偏偏开始偷偷导一点;有的在你给足驱动电压后,导通却没有你想象中干脆。

很多问题追到最后,都绕不开一个变量:沟道长度。

沟道一旦缩短,短沟道效应开始抬头,阈值电压(Vt)往往会下降。这不是一句“工艺原因”能糊弄过去的,它背后有清晰的结构逻辑:器件越短,栅极对沟道的“统治力”越容易被别的端子瓜分。

下面我们就围绕一个核心问题讲透:沟道长度与阈值电压的关系,到底是怎么发生的?


先把结论放在前面:沟道越短,阈值电压越容易下降

mosfet的结构因素里,“沟道长度”是影响阈值电压的关键因素之一。参考材料给出的判断非常直接:

随着沟道长度的减小,短沟道效应逐渐显著,导致阈值电压降低。

这句话信息量很大,至少包含三层含义:

1)阈值电压不是一个“固定常数”,它会随结构变化而变化;

2)沟道长度变短会触发“短沟道效应”;

3)短沟道效应的典型后果之一,就是Vt降低。

真正需要搞明白的是:为什么“短”会导致“低”?


从“门槛”这个比喻入手:谁在决定这道门槛?

阈值电压Vt,本质上是“让mosFET从关到开所需的最小栅极电压”。也就是说,Vt像一道门槛:你必须把栅极电压抬到某个水平,沟道才会被建立起来,器件才从关闭过渡到开启。

在理想情况下,这道门槛主要由栅极来定。

但沟道变短后,器件不再“听栅极一个人的”。漏极一侧的电场影响更容易伸进沟道区域,对沟道形成产生干扰。于是你会发现:原本需要更高的栅压才能“建立反转沟道”,现在好像没那么高也能开始有导通迹象——从宏观结果看,就是Vt下降。

参考材料把这种现象归因到“短沟道效应逐渐显著”。它没有展开机理细节,但它明确了方向:沟道长度缩短,是触发链条的起点;阈值电压降低,是链条末端的表现。


为什么工程上这件事格外要命?因为它会牵连一串指标

很多人一开始只把Vt当成“开关点”。但在真实系统里,Vt更像一个支点,支点一动,很多东西一起歪:

  • 你以为关断了,其实还在漏:门槛变低,意味着更小的栅压就可能让器件进入“开始导”的状态,关断裕量被吃掉。

  • 你以为驱动足够,其实一致性变差:当Vt更敏感时,不同器件、不同批次、不同温度下的差异会被放大。

  • 你以为是驱动电路问题,其实是器件结构给你埋雷:尤其在对开关行为很“苛刻”的场景,Vt的小波动都可能让时序、功耗、发热变得不可控。

所以理解“沟道长度缩短→Vt降低”并不是为了背知识点,而是为了在设计、选型、工艺取舍时有清晰的风险意识。

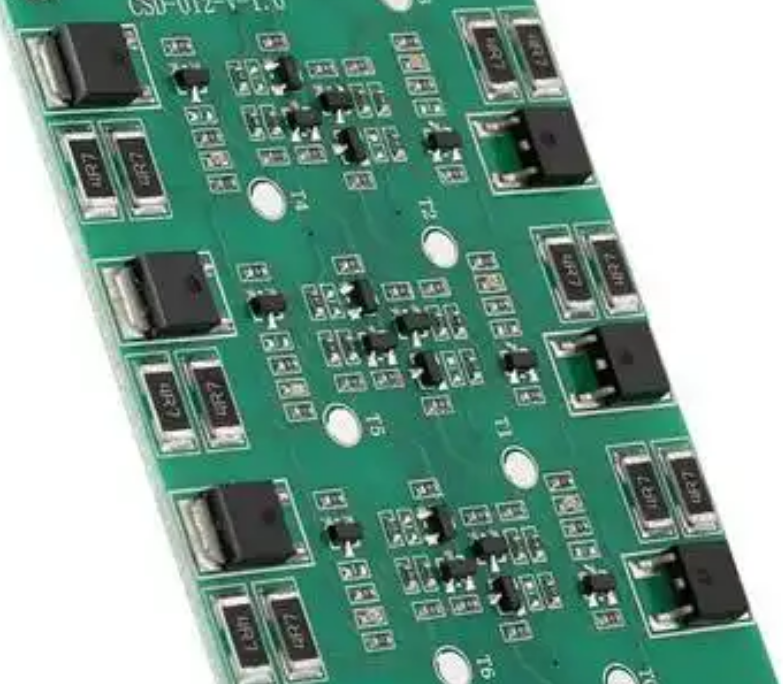

mos管阈值电压和沟道长度关系


别只盯沟道长度:它往往会和其他因素一起“合谋”改变Vt

材料里其实给了一个很重要的提醒:阈值电压受到多种因素影响,包括材料、结构、工艺、环境。沟道长度只是结构因素之一,它和其他变量叠加时,Vt表现会更复杂。

1)栅氧化物厚度:厚一点,Vt往往更高;薄一点,Vt往往更低

参考材料的表述是:栅氧化物越厚,通道电流受栅电压控制能力越弱,因此阈值电压越高;越薄则越低,但过薄会有栅极漏电风险。

这句话可以读出一个工程现实:你想用“加厚栅氧”去抬Vt,可能会换来控制能力变弱;你想用“变薄栅氧”追求更强控制,又可能引入漏电问题。

当沟道也在缩短时,这种权衡会变得更尖锐:短沟道带来的Vt下拉趋势,常常会逼着你从别的结构参数上找补偿。

2)衬底杂质浓度:高了反而可能让Vt下降

材料提到:衬底杂质浓度高会增加散射和反向散射,导致阈值电压下降。

也就是说,Vt并不是简单“掺得越多越高”这种直觉能解释的。工艺窗口、散射机制、以及你想要的器件工作点,都会影响最终结果。沟道变短时,器件对这些参数的敏感性也更可能被放大。

3)温度:温度升高,Vt会下降

材料明确写到:温度升高会导致阈值电压下降。

这对短沟道器件的意义在于:如果你已经因为沟道缩短吃到了Vt下降,再叠加高温环境,关断裕量会进一步变小。很多“高温才出现的诡异导通”“热起来就不对劲”,往往不是玄学,而是多因素一起在推Vt往下走。


从设计到制造:为什么“综合考虑”这四个字一点都不虚?

参考材料在最后总结:为了获得理想阈值电压,需要在设计和制造过程中综合考虑并精确控制这些因素。

这句话看似泛,但放在“沟道长度—阈值电压”问题上,意思非常具体:

  • 你在结构上缩短沟道,是为了更高集成、更强性能;

  • 但缩短带来的短沟道效应,会把Vt往下拽;

  • 于是你可能需要在栅介质材料、栅氧厚度、掺杂工艺上做配套;

  • 同时还得考虑封装带来的传热差异、环境温度的漂移,避免系统到现场后Vt表现“变脸”。

换句话说:沟道长度不是孤立旋钮,它更像主旋钮;你每拧一下,旁边几个旋钮都得跟着校准。


写在最后:别把Vt当成一个数,把它当成一条“关系”

沟道长度缩短导致阈值电压降低,这是材料给出的确定事实。而更关键的是,你要把它理解成一种关系:结构变小→短沟道效应显著→栅控能力被稀释→阈值门槛下移。

当你下一次遇到“器件怎么更容易导通了”“高温下怎么更难关断了”“同样的驱动怎么表现不一样”,先别急着怀疑电路,也别急着骂器件厂——回到这条关系上来,很多问题会突然变得清晰。

你在项目里有没有碰到过:器件一换到更小尺寸/更短沟道的版本,Vt相关的关断问题就冒出来?
