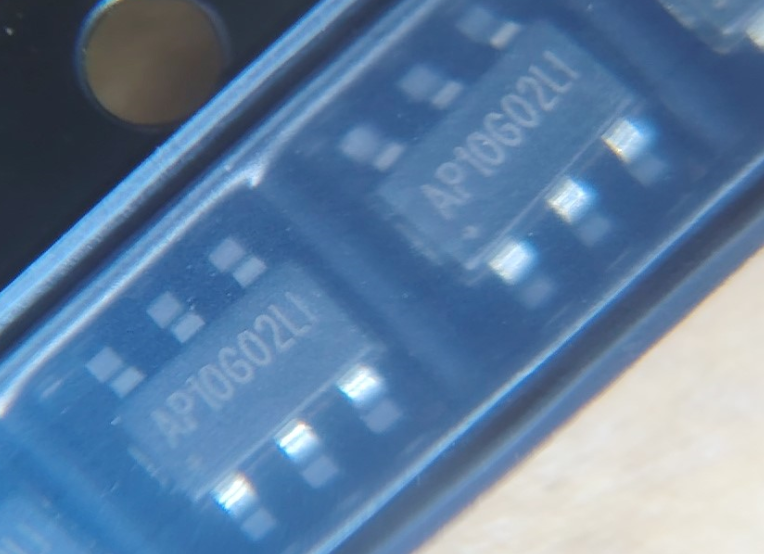

mos管输出电流小发热

很多人第一次遇到这个现象，都会本能地怀疑：是不是测量错了？是不是MOS管坏了？还是电路哪里短路了？

因为直觉告诉我们——电流不大，就不该热。

但现实往往更“残酷”：mos管的发热，从来不只由“电流大小”一个变量决定。你看到的电流只是表象，背后真正把温度推上去的，通常是损耗在悄悄累积。

把问题拆开来看，电流不大却发热，最常见就绕不开四条主线：导通电阻、开关损耗、热反馈、驱动效率。理解这四点，你基本就能把大多数“莫名发热”定位到根上。

一、导通电阻 Rds(on)：电流小，不代表损耗小

mos管在导通时并不是“零电阻的理想开关”。它有一个非常现实的参数：导通电阻 Rds(on)。

只要有电阻，就会有损耗；只要有损耗，就会变成热。关键在于，这份热不需要很大的电流也能积累出来——当 Rds(on) 选得不合适时尤其明显。

材料里提到的关系非常直观：

功率损耗 P = I² × Rds(on)

这句话的含义是：

• 电流哪怕不大，只要 Rds(on) 偏高，损耗照样会把温度推上去；

• 更要命的是，很多“选型不匹配”的场景，本质上就是你用了一颗 Rds(on) 不适合当前应用环境的MOS管。

你以为自己用的是“开关器件”，但它在实际工作里更像“电阻器”，发热就一点都不奇怪了。

对应的应对思路也很明确：

• 优先选择 Rds(on) 更低的MOS管，尤其是在低功率应用里，Rds(on) 对发热的影响会非常敏感；

• 确保MOS管额定参数与应用中的电流、电压相匹配，别用“能用就行”的心态去凑。

二、开关频率过高：发热来自“切换瞬间”，不是稳态电流

如果你的MOS管在开关电源等高频场景工作，那么“电流不大”这句话的参考意义会进一步下降。

因为高频下的主要损耗，往往不是导通损耗，而是开关损耗：MOS管在导通与关断切换过程中，电压与电流的瞬态变化会带来能量损失，这些能量最终同样以热的形式释放。

材料给出的触发条件主要有两类：

1）开关频率高

频率越高，单位时间内切换次数越多，切换过程中的损耗也更容易被放大。如果MOS管本身切换速度不够快，就更容易把能量“烧”在开关过程中。

2）门极驱动电压不匹配

门极驱动电压过低或过高，都会影响开关速度。速度一慢，过渡区停留时间变长，损耗就更大，热就更明显。

所以你会看到一种常见矛盾：

电流表读数看起来并不吓人，但MOS管温升却越来越快——因为热并不是“稳态电流”带来的，而是“每一次切换”叠加出来的。

解决方向同样成体系：

• 选择适配高频的MOS管，降低开关损耗；

• 优化门极驱动电路，让驱动电压与MOS管特性匹配，提高切换效率。

三、热反馈效应：越热越“费电”，越“费电”越热

很多发热问题真正棘手的地方在于：它不是一次性的，而是会自我加速。

材料里讲得很清楚：温度升高会引起 MOS管参数变化，尤其是 Rds(on) 会随温度升高而增大。于是你会进入一个典型的恶性循环：

温度升高 → Rds(on) 增大 → 同样电流下损耗增加 → 产生更多热量 → 温度继续升高

这就是“热反馈效应”。

它解释了一个经常被忽略的现象：

一开始只是“温温的”，过一会儿就“烫手”，再过一会儿就开始“危险”。

而把这条链条真正拉长的，往往是散热不足。

散热跟不上时，热量排不出去，反馈效应就会被彻底激活。于是你会看到：即使初始电流并不大，最终依然可能因为温度失控导致性能下降，甚至影响长期稳定性。

应对这部分问题，材料也给出了非常直接的做法：

• 增加散热片、风扇，或设计更高效的热传导路径，让MOS管工作温度保持在安全范围；

• 设计阶段考虑MOS管温度特性，选用适合环境温度的器件，并加入适当的温控保护。

四、驱动电路效率：不完全导通，比你想的更常见

很多人把MOS管发热归结为“器件不行”，但材料里点到的另一个关键是：驱动电路对MOS管的控制能力，直接决定它是否能处在正确的工作状态。

当驱动不够高效时，MOS管可能出现两类高发问题：

1）不完全导通

驱动信号不足时，MOS管导通不彻底，等效 Rds(on) 变大，导通损耗增加，于是发热加剧。

2）开关过程不够干净

驱动电路设计不合理，会导致MOS管无法高效切换，开关损耗上升，同样会变热。

这类问题常常更“隐蔽”，因为你看电流，看波形，甚至看功能，都可能“能跑”。但MOS管就是在一个不舒服的状态里工作：导通不充分、切换不干脆、损耗被放大——最后热起来的还是它。

对应解决方案也很明确：

• 优化驱动电路，确保足够的门极电压与驱动能力，避免MOS管工作在不完全导通状态；

• 选用匹配电流、电压的驱动芯片，提高开关效率，减少不必要的发热。

把四件事串起来：你看到的是电流，MOS管承受的是损耗

再回到最初的困惑：“电流不大，为什么MOS管还会热？”

因为MOS管的温升来自损耗，而损耗来自多条路径叠加：

• 导通时的 I²×Rds(on)

• 高频切换时的开关损耗

• 温度上升引发的热反馈

• 驱动不足带来的不完全导通与额外开关损耗

当你只盯着“电流不大”这一个指标时，就很容易忽略：真正决定热的是“能量在哪里被消耗掉”。

最后想留一个更实用的判断思路：别急着换MOS管，先问自己四个问题

1）这颗MOS管的 Rds(on) 是否偏高？选型是否匹配当前电流、电压场景？

2）它是否处在高开关频率工况？切换速度是否跟得上？

3）散热路径是否足够？温升后是否可能触发热反馈效应？

4）门极驱动是否足够、匹配、干净？有没有不完全导通的可能？

这四个问题，基本就对应材料里的四大原因。你把它们逐一排查清楚，MOS管“电流不大却发热”的谜团，往往也就不再是谜团了。

如果你也遇到过类似的发热案例，可以把你的应用场景（开关频率、驱动电压、MOS管型号、温升表现）写在评论区。我想看看，你的那颗MOS管，究竟是“选错了”，还是“被用错了”。
