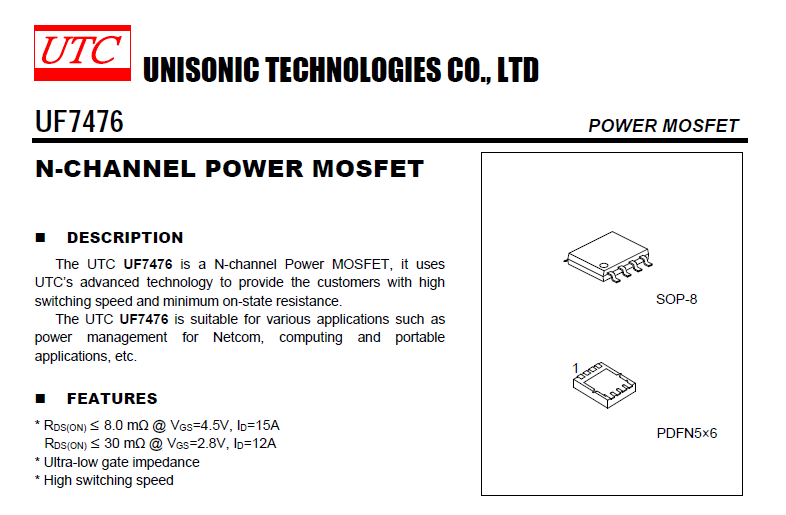

UTC友顺mos管UF7476深度拆解

做电源、做驱动、做各种“开关”的人，迟早都会遇到同一个瞬间：板子能亮、能跑，但效率上不去；温升看着不夸张，却总在某个工况突然“烫手”；波形也不算难看，可EMI就是不安分。

很多时候，问题并不在控制芯片有多“聪明”，而在那颗负责把能量搬来搬去的功率器件——MOS管——到底选得对不对。

这篇就以 UTC友顺 mos管 UF7476 为主题，站在“看参数就能判断它适合什么开关场景”的角度，把一颗功率mos的关键指标、你该怎么读、以及它在高性能开关应用里通常会踩的坑，讲清楚。

先把话说在前面：看MOS管，不要只盯着Rds(on)

很多人选MOS的第一反应是：导通电阻越低越好。它确实重要，但只盯着它，往往会把你带进另一个坑：导通损耗降了，开关损耗却飙了；低频工况很香，一上频率就热；轻载还行，重载开始“喘”。

高性能开关应用（比如高频DC-DC、同步整流、各类电机驱动、充电与保护开关）真正的核心，是这几个指标之间的“平衡”：

• 耐压与安全裕量：能不能扛住尖峰

• 导通损耗：Rds(on) 与栅极驱动能力的匹配

• 开关损耗：Qg、Qgd、Coss 与实际频率、dv/dt 的关系

• 体二极管与反向恢复：同步整流和硬开通工况下的隐性发热

• 热阻与封装：热能不能走得出去

UF7476这类功率MOS，通常就是在这些维度上做取舍。你读懂了这些参数，基本就能判断：它更像“低损耗导通型”，还是“高频开关型”，或者是更偏向同步整流与中压开关的折中方案。

一、从“耐压”开始：别让尖峰替你决定寿命

功率MOS耐压（Vds）看起来很直观：系统最大电压是多少，就选更高一点的耐压。但真正让MOS翻车的，很少是稳定直流电压，而是瞬态尖峰：

• 走线寄生电感 + 大di/dt 带来的V = L·di/dt

• 变压器漏感、马达绕组能量回灌

• 同步整流死区设置不当导致的硬开通

如果你的应用是开关电源，尤其是硬开通、开关频率高、布局又紧凑，耐压裕量不是“多10%就够”，而是要考虑尖峰与吸收方案（RC/RCD/TVS）共同决定的余量。

实操习惯上建议你这样做判断：

• 先用示波器在最差工况看Vds尖峰（带宽、探头接地方式要对）

• 尖峰超过耐压的70%就要警惕：这不是“还能用”，而是“迟早出事”

• 如果尖峰不可避免，就把吸收网络和器件耐压一起设计，而不是事后补救

UF7476是否适合你的耐压平台，关键不在“标称耐压够不够”，而在你能否把尖峰控制在一个可长期可靠运行的范围内。

二、导通损耗：Rds(on)不是数字，而是温度与驱动共同写的结果

Rds(on)决定了I²R损耗，这是最容易算的部分。但现实里它不是一个固定值，而是随着结温升高而显著增大。

所以你评估导通损耗，至少要回答两个问题：

1）你用的栅极驱动电压是多少？

很多MOS在10V栅压下Rds(on)漂亮，但你若是5V驱动（甚至3.3V），实际Rds(on)会明显变大。同步整流、低压大电流场景尤其敏感。

2）你的工作温度会到多少？

室温参数只是起点，真正决定损耗的是高温下的Rds(on)。这也是为什么同一颗管子，实验室“摸着温”，上机箱就“烫得离谱”。

读UF7476这类MOS的规格时，你应该重点关注的不是“某个单点Rds(on)”，而是：

• 不同Vgs下的Rds(on)条件

• 温度特性曲线（若资料给出）

• 额定电流与封装散热能力是否匹配

一句话：别在纸面上省那几毫欧，最后用热量把成本加倍还回去。

三、高频开关损耗：真正让MOS发热的，往往是它“开关那一下”

当你把频率拉高，MOS管的主要损耗会从导通损耗转向开关损耗。开关损耗的关键，不是“开关快慢一句话”，而是这些参数的组合：

• Qg（总栅电荷）：驱动每次要搬多少电荷

• Qgd（米勒平台电荷）：决定dv/dt时驱动有多吃力

• Coss（输出电容）：每次充放电都要吞掉能量

开关损耗粗略理解为三块：

1）电压电流重叠损耗（开通/关断过程）

2）栅极驱动损耗（驱动器在“推电荷”）

3）Coss充放电损耗（尤其高频下很可观）

所以如果你希望UF7476跑在高频开关电源里，不能只问“它能不能开”，而要问：

• 你的驱动芯片能提供多大峰值电流？

• 栅电阻怎么取才能兼顾损耗与EMI？

• 你的布局能否让开关节点足够“干净”，不把寄生电感放大成尖峰？

经验上，一个常见误区是：为了抑制振铃把栅电阻加大，结果开关变慢、损耗暴涨、温升更高。正确做法通常是：

先用合理布局和吸收处理尖峰，再用栅电阻做细调，而不是反过来。

四、体二极管与反向恢复：同步整流和硬开通时的“隐形发热源”

很多人只在二极管上谈反向恢复，到了MOS上就忽略体二极管。可在同步整流、半桥、全桥、马达驱动里，体二极管几乎不可避免会参与导通（死区期间、电流续流期间）。

一旦体二极管参与，再叠加“对侧MOS硬开通”，反向恢复电荷会带来：

• 额外的开通损耗

• 更尖锐的电流尖峰与EMI

• 更高的结温上升

所以你评估UF7476能否用在高性能同步整流/桥式拓扑时，要非常在意：

• 死区时间是否合理（过长体二极管导通多，过短容易直通）

• 是否存在硬开通（尤其在大电流续流场景）

• 布局与驱动是否能控制开通瞬间的di/dt

如果你的应用属于“电流换向频繁、续流明显”的场景，那体二极管相关指标与开关策略，往往比Rds(on)更能决定温升。

五、散热设计要点：别把“能跑”当成“能量产”

功率MOS最终都要把损耗变成热，再把热导出去。真正的可靠性，通常死在这几个细节里：

• 封装底部焊盘是否足够大，铜皮是否有热扩散

• 过孔阵列是否把热导到背面大面积铜箔

• MOS附近是否有大电流回路导致局部热堆积

• 你测温的位置是不是“自欺欺人”（很多热点在封装底部）

建议你在评估UF7476这类器件时，用“可量产的散热”思路来做：

• 按最差工况估算损耗，再反推需要的热阻路径

• PCB热设计与电流回路同步优化，别把功率器件当孤岛

• 样机阶段就用热像仪 + 贴片热电偶交叉验证

很多板子不是设计错了，而是只在“室温短时间”成立。一旦环境温度上来、风道变了、机壳一装，余量立刻被吃光。

六、把参数落到应用：UF7476更适合哪些“高性能开关”思路？

在没有把你的电压平台、频率、拓扑、驱动电压、散热条件完全展开之前，我不会用一句“适合/不适合”武断下结论。但你可以用下面这套判断，把UF7476放进你自己的系统里快速定位：

如果你的目标是：低压大电流、追效率

• 优先看：Rds(on)（在你实际Vgs下）、封装散热、热阻

• 同时警惕：高频下的Qg与Qgd是否会拖慢开关

如果你的目标是：中高频开关电源、追体积与频率

• 优先看：Qg、Qgd、Coss与驱动器能力匹配

• 同时关注：尖峰控制、EMI与布局质量

• Rds(on)依然重要，但不是唯一

如果你的目标是：桥式驱动/同步整流/电机控制

• 优先看：体二极管表现、死区策略、反向恢复相关风险

• 再看：导通损耗与散热是否能扛住续流与换向

你会发现：所谓“高性能”，从来不是某一项参数的胜利，而是系统层面的平衡感。

写在最后：真正的选型，不是“选一颗最强的”，而是“选一颗最合适的”

UF7476这类功率MOS，最值得你花时间的地方，不是把数据手册背下来，而是学会用数据手册回答三件事：

• 在我的工况里，它的主要损耗来源是什么？

• 我能否用驱动、布局、吸收与散热，把损耗变成可控温升？

• 我是在“省器件成本”，还是在“用热量买风险”？

如果你愿意，把你的应用场景补充四个信息：母线电压、开关频率、拓扑（同步Buck/半桥/全桥等）、驱动电压与封装形式，我可以按同一颗UF7476，从另一个视角（例如“应用电路案例+竞品思路对比”）再写一篇更贴近你项目落地的长文。
