mos管高速开关电路

发布时间:2026-04-22编辑:国产MOS管厂家浏览:0

你以为MOS管“开得快”,只要把栅极拉高就行?真正做过高速开关的人都知道:电路能不能跑到你想要的频率、波形能不能干净、器件会不会莫名其妙发热甚至损坏,关键往往不在“选了哪颗mos”,而在“你怎么驱动它的栅极”。

mosfet是电压控制型器件,靠栅源电压Vgs决定导电沟道的形成与消失。说得更直白一点:你给栅极一个合适的电压,它就像机械开关一样导通/关断;你给得不干脆、不稳定,它就会在“半开半关”的灰色地带徘徊,速度上不去,损耗下不来。

下面只围绕一个主题讲透:高速开关里,栅极驱动到底抓什么,怎么抓。

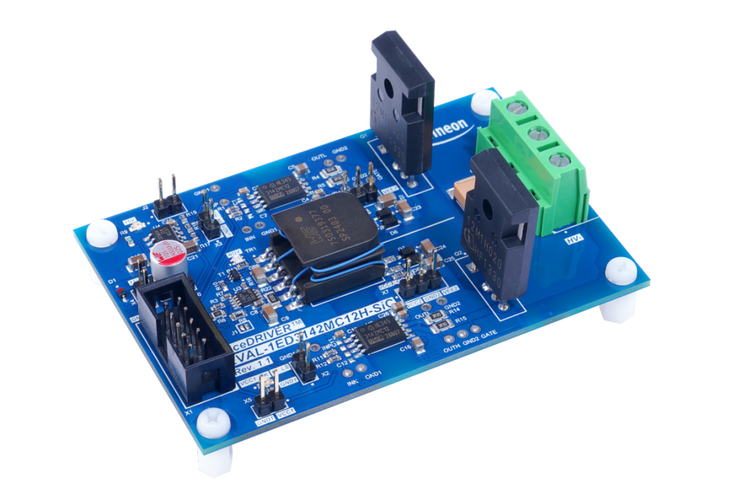

mos管高速开关电路

一、先把“高速开关”的本质想清楚:你在和谁赛跑?

mos管开关电路里,栅极几乎不取稳态电流,这也是MOSFET高输入阻抗、控制功耗低的原因。但这不等于栅极“好驱动”。

因为高速开关的难点不在稳态,而在瞬态:要让MOSFET快速导通与关断,就必须快速对栅极的等效电容进行充放电。充得慢、放得慢,MOSFET就会在开关过程中停留更久的过渡状态——这段时间里,它既承受电压又承受电流,等效损耗直线上升,热也就跟着上来。

所以,高速开关的第一性原理是:

栅极驱动的任务,不是“给一个电压”,而是“在极短时间内把栅极电容充到位、再放干净”。


二、N沟道与P沟道:别把导通条件搞反了

参考材料里已经把最容易犯错的点讲清楚了:

  • N沟道MOSFET:当Vgs高于阈值电压Vth时导通;Vgs为零或低于Vth时关断,漏源极呈高阻态。

  • P沟道MOSFET:极性相反,当栅极电压比源极电压低一个阈值(Vsg > |Vth|)时导通。

这不是“概念题”,而是驱动设计的起点。你到底是低端开关(源极接地)、还是高端开关(源极接VCC),会直接决定你能不能把Vgs真正拉到该有的幅度,以及关断时能不能关得干净。

尤其在“源极接VCC”的应用里,很多人会低估一个事实:源极电位在变,你的Vgs也就跟着变。你以为你给了栅极一个固定电压,实际上MOSFET看到的是“栅对源”的差值,差一点,就可能停在不上不下的位置。


三、栅极电阻到底在管什么:不是“随便加一个”那么简单

资料提到,栅极常通过电阻连接到控制信号,“以确保可靠关断并防止误触发”。这句话很短,但信息量很大。

栅极电阻的核心作用可以拆成两件事:

1)让驱动“可控”

高速开关时,栅极充放电电流很大,电阻可以让上升/下降过程更可控,避免过冲、振铃,把开关过程从“野路子”拉回“工程化”。

2)让关断“更可靠”

栅极是高阻节点,外界一点点干扰、耦合,都可能让它的电位飘起来。电阻(以及常见的下拉/上拉思路)能把栅极拉到明确的逻辑状态,减少误导通。

如果你把“高速”理解成“栅极电阻越小越好”,往往会得到一个表面更快、但更容易出问题的电路:波形更尖锐、干扰更大、器件更难受。高速不是蛮力,是可控的快。


四、为什么需要栅极驱动器:因为你要的是“充放电能力”,不是“电平”

参考材料指出:为了实现快速开关,往往需要栅极驱动器。

很多高速开关翻车的根源,是把控制信号当成驱动信号。控制信号能给电平,但不一定能在瞬间提供足够的充放电能力。结果就是:

  • 导通时上升沿拖泥带水,MOSFET长时间处于半导通;

  • 关断时下降沿不干脆,漏源极电压回升时又把栅极“带起来”,出现误动作风险;

  • 频率一上去,热一跟着上去,最后变成“明明电路没短路,MOS却越来越烫”。

栅极驱动器的价值就在这里:它解决的是“把栅极电容迅速充满/放空”的问题,让MOSFET真正以开关的方式工作,而不是以“可变电阻”的方式发热。


五、感性负载别硬扛:寄生二极管不是摆设

材料里提到:MOSFET内部存在寄生二极管,对感性负载,关断时该二极管可提供续流通路。

这句话对应的是一个非常现实的场景:你在驱动电机、继电器线圈、各种电感性负载时,电流不能瞬间为零。你一关断,负载会“想办法”维持电流,电压就可能被抬高,冲击器件与电路。

这也是为什么MOS管在电机驱动、H桥、电源开关里那么常见:它不仅能高速开关,还内建了对感性负载很关键的续流路径。理解这条路径,才谈得上理解“关断瞬间发生了什么”。

如果你在高速关断时发现异常尖峰、器件压力变大,优先回到这个问题:感性负载的电流去哪儿了?你是不是在让它“无路可走”?


六、把应用场景放回去,你才知道驱动该怎么取舍

MOS管开关电路之所以成为现代电子设备功率控制与信号切换的基础电路之一,是因为它在开关电源、电机驱动、LED驱动、D类音频放大器、CMOS集成电路等场景里,都能把“控制”与“功率”隔开:用很小的控制功耗,去撬动很大的负载功率。

但不同场景对“栅极驱动”的偏好不一样:

  • 开关电源更在意效率与开关损耗,栅极充放电速度、关断干净程度会直接反映到发热上。

  • 电机驱动更在意感性负载的续流与开关瞬态,寄生二极管与开关过程的稳定性更重要。

  • LED驱动与PWM调光更在意频率与波形一致性,否则亮度、噪声、EMI都会变得不可控。

  • D类音频放大器更在意高速开关与失真之间的平衡,驱动不稳,声音就会“脏”。

同样是MOS管,换个应用,“高速”的定义就变了:有时候你要的是更快,有时候你要的是更稳、更可控。


七、最后把话说透:高速开关不是“把MOS当开关”,而是“把栅极当工程”

MOSFET的核心机理很清晰:栅极电压决定沟道形成与消失;Vgs跨过阈值,导通就发生。难点在于,你必须在真实电路里让这件事“快速、稳定、可重复”。

记住这三句,你会少走很多弯路:

  • 你驱动的不是“电压”,而是“栅极电容的充放电过程”。

  • 你优化的不是“某个参数”,而是“导通/关断过渡时间里MOS承受的压力”。

  • 你设计的不是“一个点能亮”,而是“一个系统能长期稳定工作”。

如果你正在做某个具体场景(比如高端开关、驱动电机、PWM调光),也欢迎把你的连接方式(N沟道/P沟道、源极接哪、负载在哪)讲清楚。我可以基于这些已知原理,帮你把栅极驱动的关键矛盾更精准地落到你的电路里。
