mos管引脚定义及功能

很多人第一次用 mos 管，最容易卡在一个看似“很基础”的问题上：三只脚到底谁是谁？G、S、D 看起来就像缩写题，可一旦接反，轻则电路不工作，重则器件发热、击穿，排查半天还怀疑是程序或电源的问题。

MOS 管不复杂，但它对“引脚理解”的要求很高。把 G、S、D 的定义、功能和它们在电路里各自扮演的角色理顺，后面的导通条件、选型参数、开关应用，才会顺畅得多。

下面就围绕 MOS 管三大引脚：G（栅极）、S（源极）、D（漏极），从基础到应用捋一遍。

先把概念说清：MOS 管到底是什么、脚又是什么

MOS 是 mosfet 的缩写，中文常说“金属-氧化物-半导体场效应晶体管”。它属于场效应管（FET）的一种。

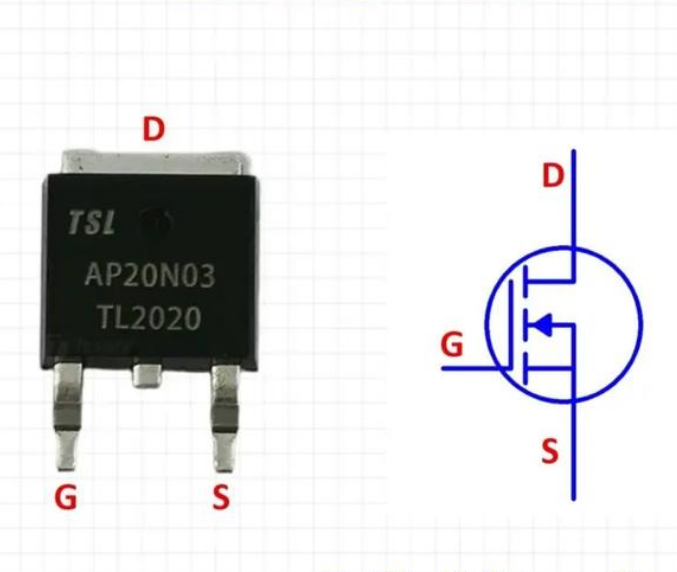

MOS 管只有三个引脚：

• G：Gate，栅极

• S：Source，源极

• D：Drain，漏极

这三只脚并不是“随便接哪都行”的三端器件。MOS 管的核心特征是：它是“电压控制型器件”，通过栅源电压 Vgs 来控制漏源之间的电流 Id。

一句话记住主线就够了：

Vgs 的强弱决定反型层的厚薄；

反型层厚薄决定 MOS 管内阻大小；

内阻大小决定 D 与 S 之间电流大小。

所以，引脚不是符号问题，而是“控制关系”的入口。

G（栅极）：负责“发号施令”的控制端

栅极 G 的关键点，不在于它“接到哪”，而在于它“基本不取电流”。

参考材料里提到 MOS 管的输入阻抗非常高，因为栅极有绝缘膜氧化物，甚至可达上亿欧姆。也正因为如此，MOS 管能用作电子开关——用电压去控制通断，而不是像某些器件那样需要持续提供驱动电流。

但也要把另一面一起记住：栅极最薄弱。

栅极很容易被静电击穿。材料里强调：高输入阻抗意味着感应电荷不易释放，高压可能击穿绝缘层造成损坏。文中还提到实际经验：焊接 CMOS 器件不注意静电防护，后果“一言难尽”。

因此，理解栅极功能时要同时接受两件事：

• 它“省力”：控制靠电压，几乎不取电流

• 它“娇气”：静电风险高，最大栅源电压 VGS 有硬上限

在参数里，VGS（最大栅源电压）就是你必须尊重的那条红线——“加在栅极的电压不能超过这个最大电压”。

S（源极）：电压参照点，决定你到底在“用谁做基准”

很多人把 S 理解成“电流从这里出来/进去”，这不算错，但远远不够。

更关键的是：S 决定 Vgs 的参考。

MOS 管导通看的是 Vgs，而 Vgs = Vg - Vs。也就是说，栅极电压到底“高不高”，不是跟地比，而是跟源极比。

材料里给出 MOS 管开关条件：

• N 沟道：Vg > Vs，且 Vgs > Vgs(th) 时导通

• P 沟道：Vg < Vs，且 Vgs < Vgs(th) 时导通

这句话看似是“导通条件”，实际上在提醒你：源极 S 是判断导通的坐标原点。你把 S 接到哪里，Vgs 就跟着变。

所以，同样是给 G 加 5V：

• 如果 S 在 0V，Vgs = 5V，可能轻松导通

• 如果 S 被抬到 3V，Vgs = 2V，可能就“开不彻底”甚至不开

很多“明明给了高电平却不工作”的问题，本质都绕不开源极电位变化导致 Vgs 不够。

D（漏极）：承载能量的主通道，电流从这里“被允许”通过

漏极 D 与源极 S 之间，是主电流通道。MOS 管能不能带得动负载、会不会发热、能不能抗住电压冲击，大多都发生在 D-S 这条路上。

参考材料里与 D/S 直接相关的关键参数有三类：

1）VDSS（漏源击穿电压）

材料解释：VGS 为 0 时，器件能承受的最大漏源电压。超过会击穿，导致 ID 剧增。工作电压必须小于 V(BR)DSS。

2）ID（导通电流）

材料解释：漏源间允许通过的最大电流，工作电流不应超过 ID。作为开关应用要结合负载功耗判断。

3）RDS(on)（漏源电阻）

材料强调：导通后漏源间有导通电阻，电流在该电阻上消耗能量形成导通损耗。阻值越大功耗越大；小功率 MOS 常见几十毫欧，几毫欧的也有。

把这三点合在一起，你会发现 D 端承担的是“电压压力 + 电流压力 + 发热压力”，而 G 端承担的是“控制压力 + 静电压力”。S 则像那个基准点，决定控制到底有没有生效。

从引脚理解走向应用：你为什么总听人说“MOS 是压控流型器件”

材料在转移特性部分明确说：MOS 的特性是通过 Vgs 控制 ID，属于“压控流型器件”。

把它落到引脚上，就是：

• G：你施加电压的位置（控制入口）

• S：你判断控制是否成立的位置（参考坐标）

• D：你让电流通过、让功率发生的位置（能量通道）

理解这三者关系后，你再看输出特性曲线的分区就不抽象了。材料把 NMOS 的输出特性分成：

• 夹断区/截止区：VGS < VGS(th)，ID = 0，不导电

• 恒流区/饱和区：VGS≥VGS(th) 且 VDS>VGS-VGS(th)，ID 基本不随 VDS 变，主要由 VGS 决定

• 可变电阻区：VGS>VGS(th) 且 VDS < VGS - VGS(th)，ID 与 VDS 近似线性，像“由 VGS 控制的可变电阻”

• 击穿区：VDS 过大导致 PN 结击穿

你会发现，这里每一句话都在重复一个核心：栅源电压决定“通不通、通多少、通得像电阻还是像电流源”；漏源电压则决定你处在什么工作区、会不会进入危险的击穿区。

顺带说清一个常见疑问：为什么总用 NMOS 举例

参考材料给了一个很直白的答案：NMOS 相对 PMOS 更“简单”，因此更常被用来讲原理与入门。

它的理由也写得很具体：

• NMOS 是电子移动，PMOS 是空穴移动；空穴迁移率比电子低

• 在尺寸与电压相等条件下，PMOS 的跨导小于 NMOS，形成空穴沟道更难

• PMOS 阈值电压较 NMOS 高，需要更高驱动电压，充放电时间长，开关速度更低

• PMOS 导通电阻大、发热大，相对不易通过大电流

• 市场上 NMOS 更便宜、型号更多；PMOS 相对更贵、型号更少（相对而言）

这段内容跟“引脚定义”看似不直接相关，但它能帮你建立一个现实感：同样是 G/S/D 三只脚，NMOS 和 PMOS 的导通方向（Vgs 的符号关系）和使用体验会明显不同。别只背“脚名”，要记住“导通条件的方向”。

写在最后：把三只脚的“角色感”记牢，少走很多弯路

MOS 管的三只脚并不神秘，但它们的分工非常明确：

• G：控制端，几乎不取电流，但怕静电、怕超 VGS 最大值

• S：参照端，决定 Vgs 是否成立，是“你到底有没有真正驱动到”的关键

• D：承载端，电压、电流、发热都从这里发生；看 VDSS、ID、RDS(on) 才能用得稳
