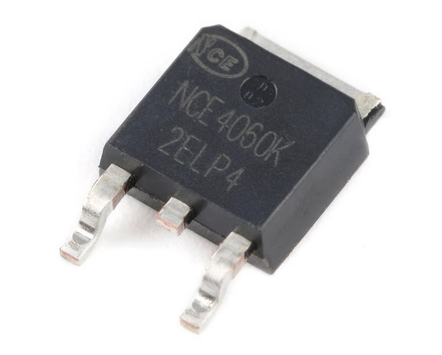

n沟道mos管电流流向

你有没有发现，很多人刚接触N沟道MOS管时，最容易卡在一句话：电流到底从哪儿来、往哪儿去？

更麻烦的是——你明明知道“电子在动”，但资料又常写“电流从漏极到源极”。两套说法同时出现，脑子瞬间打结。

把这件事讲清楚，不需要背概念。只要抓住三个关键词：结构、阈值、电流与电子的方向。

先把器件“长相”和角色分清楚

mos管（金属氧化物半导体场效应晶体管）的基本结构，核心就三块：

• 栅极（Gate）：金属电极，但它和半导体之间隔着一层很薄的SiO₂氧化层。它的作用不是“送电流”，而是“用电场管住通道”。

• 源极（Source）与漏极（Drain）：在半导体两端，分别承担电流的输入端/输出端。

• 衬底（Substrate）：基底材料，通常是硅。

而N沟道mos管的关键是：衬底是P型半导体，源极和漏极是N型半导体。

这句话看起来像定义，其实在暗示一个事实：它的主要载流子是电子。

N沟道MOS管为什么能导通：阈值电压是“开门口令”

N沟道MOS管不是你一加电就通的，它要先“长出一条路”。

当栅极施加正电压时，栅极下方的氧化层中产生电场，这个电场会吸引P型衬底中的电子到表面。

电子多到一定程度，就在表面形成一层N型导电沟道，把源极和漏极“连起来”。

关键点在于：当栅极电压超过阈值电压（Vth）时，N型沟道完全形成，源漏之间才真正具备持续导通条件。

所以你可以把Vth理解成一个很实用的信号：

• 栅压没过Vth：沟道不完整，源漏之间等效“没路”或“路很窄”

• 栅压超过Vth：沟道形成，源漏之间等效“路通了”，电流能稳定通过

电流流向到底怎么说：漏极→源极（传统电流方向）

参考材料里给出的结论非常明确：在N沟道MOS管导通时，

• 电流方向：从漏极流向源极

• 主要载流子：电子

这就是很多人困惑的根源：电子是带负电的，它的运动方向会与传统电流方向相反。

但在电路分析与标注里，“电流方向”通常默认指传统电流方向，也就是正电荷运动的假想方向。所以你会看到：

• 传统电流方向：漏极 → 源极

• 电子实际运动方向：源极 → 漏极（与传统电流相反）

你不需要在脑海里打架，只要记一条：资料说“电流从漏到源”，同时又强调“电子是载流子”，这两句话并不矛盾，它们只是站在不同的描述体系里。

换个对照法：和P沟道的电流方向一比就更清楚

理解N沟道MOS管的电流流向，最省力的方法，是直接对比P沟道MOS管。

P沟道MOS管的结构与控制条件正好“镜像”：

• P沟道的衬底为N型半导体，源极和漏极为P型半导体

• 栅极施加负电压，会吸引空穴到表面形成P型沟道

• 当栅极电压低于阈值电压（Vth）时，P型沟道形成并导通

• 电流方向：从源极流向漏极

• 主要载流子：空穴

于是你会得到一个非常干脆的对照表：

• N沟道：栅极要“正”，超过Vth才通；电流（传统）漏→源；载流子是电子

• P沟道：栅极要“负”，低于Vth才通；电流（传统）源→漏；载流子是空穴

把这一组关系记牢，再去看电路图、器件手册、应用笔记，方向感会瞬间稳定下来。

为什么工程上更爱用N沟道：不只是“方向问题”

材料里提到：N沟道MOS管因其低导通电阻和高开关速度，更适合高频和高效率的应用。

这句话落到工程语境里，其实意味着两件事：

1）导通电阻低

同样的电流下，导通损耗更小，发热更少，效率更高。

2）开关速度快

在高频开关、电源转换、信号处理里，速度就是性能的一部分：更快通常意味着更低的开关损耗、更好的动态响应空间。

所以你会看到它被大量用于放大、开关和信号处理等电路中——尤其是“需要高效率”的那一类场景。

把“电流流向”放回电路里，你需要带走的只有三句话

很多知识学到最后，应该变得更简单。关于N沟道MOS管的电流流向，真正够你用的结论就是：

• 栅极加正电压，超过阈值电压Vth，沟道形成，源漏导通

• 传统电流方向：漏极 → 源极

• 主要载流子是电子，因此电子运动方向与传统电流方向相反

当你能在脑中同时放下“传统电流方向”和“电子运动方向”，并且知道它们为什么会反着来，你就已经跨过了N沟道MOS管最容易卡人的门槛。

如果你愿意，把你见过最容易搞混的一张MOS管电路图（或一句描述）发出来，我可以只用“方向 + 阈值 + 沟道形成”这三把钥匙，帮你把它拆明白。
