pwm控制电路用mos管还是三极管

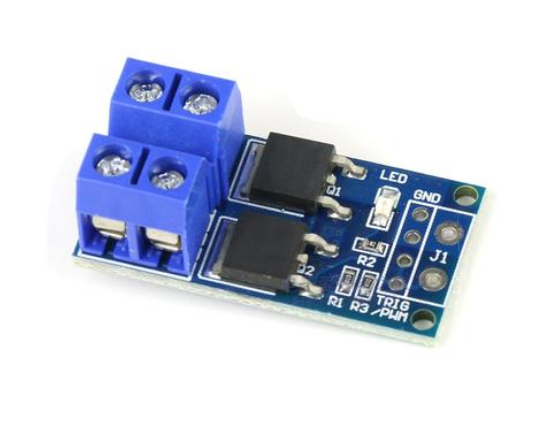

做PWM控制时，很多人第一反应是“能开关就行”。但真正做过开关电源的人都知道：同样是“开关”，选MOS管还是三极管，往往会直接影响你能不能把BUCK、BOOST、BUCK-BOOST跑稳，纹波能不能压下去，效率能不能上来，甚至元器件选型会不会被迫加码。

把问题说得更直白一点：你用PWM在“切”电感的能量，开关管选错了，后面的电感、电容、二极管再怎么选型，都像是在给一个不稳定的节拍器擦汗。

这篇就只围绕一个核心：在PWM开关控制里，mos管与三极管的性能差异，放到典型开关电源拓扑里分别意味着什么。

先把场景摆清楚：PWM开关管到底在干嘛？

在BUCK（降压）、BOOST（升压）、BUCK-BOOST（升降压）这三类拓扑里，电路的共性非常明确：电容、电感、二极管、开关管（mos管或三极管）就能搭出完整的能量转换结构，不需要复杂的运算放大器结构，成本和拓展空间都更友好。

而PWM控制的核心角色，是让“开关管”周期性导通/关断，迫使电感经历充磁与放能：

• 在BUCK里，开关动作循环往复，输出电压在输入电压以下波动，电容负责滤波减小纹波，从而实现降压。

• 在BOOST里，通过电感在开关动作中叠加输入与电感能量，输出电压在输入电压以上波动，实现升压。

• 在BUCK-BOOST里，输出可能高于或低于输入，并且要注意：电感电流流向会导致输出端极性与输入端相反。

也就是说：PWM不是在“调电压”，而是在“调能量搬运的节奏”。开关管，就是搬运工的闸门。

同样能做“闸门”，MOS管与三极管的差异体现在哪？

参考材料里把开关管写成“MOS管（或三极管）”，这句话本身就说明：在拓扑层面，两者都能完成“开与关”的功能。但一旦落到实际工作过程，性能侧重点会变得很现实——尤其是效率、损耗、以及对外围器件的连锁影响。

下面从三个最贴近开关电源的维度，把差异讲清楚。

一、效率与损耗：开关过程里，谁更“省”？

在这类电路里，损耗最容易被放大的地方恰恰是你以为“只是开一下关”的瞬间。

因为每一次开关动作都会引发电感电流变化，而电感电流的连续与否，会把系统带进不同工作模式：

• CCM：电感电流在下降过程中还未降到0便又被拉高，电感没有“复位”，磁通从未降到0。

• DCM：电感经历“复位”，磁通有下降到0。

• BCM：临界状态，电感在“复位”的瞬间又被充磁，这个过程往往需要一个MOS管来进行控制。

这里有个关键暗示：当系统走到BCM这种“踩线”状态时，材料明确点到“往往需要一个MOS管来进行控制”。它背后的意思是——在需要更精细开关控制、更强开关能力的场景里，MOS管更常被拿来当主开关管。

而从效率角度，材料也给了一个非常直接的对照点：续流器件推荐用肖特基二极管，原因是减少二极管正向电压和恢复时间造成的损耗。

把这句话翻译成工程语言就是：开关电源里，谁的正向压降更低、恢复更快，谁就更能把损耗压下去。二极管如此，开关管也是同一个逻辑——开关损耗与导通损耗，最后都会变成热。

所以当你用PWM频繁切换开关状态时，开关器件的“切换干不干净”“导通时掉不掉压”，会直接决定效率上限。MOS管与三极管都能用，但在追效率、追高频、追低损耗这条路上，MOS管往往更占优势，这也是材料在BUCK拓扑里直接写出“开关部分往往使用PWM控制的MOS管进行开关控制实现”的原因之一。

二、对拓扑工作过程的影响：你选的开关管，会改变哪些“必然动作”？

很多人理解BUCK、BOOST时只记得一句话：占空比决定输出。可材料里讲得很细：每个拓扑在开关管开启/关断时，电感、电容、二极管分别在做什么。

例如BUCK：

• 开关管关闭时：电感被输入端施加电压充磁，输入电压也施加到电容上，为负载提供电压；输出逐渐升高，直到与输入电压相等。

• 开关管开启时：电感释放能量，二极管正向导通；输出逐渐降低，直到放电完毕趋近0。

这些过程看似“理论推演”，但它有一个现实落点：你每一次开关的速度、波形的干净程度，会影响电感电流的变化轨迹，也就影响你更接近CCM、DCM还是BCM，进而影响纹波、电感选型余量、二极管应力等一串后果。

如果你本来想把纹波压下去，材料告诉你电容能滤波减小纹波；但纹波的根源仍来自“开关动作导致的电感电流变化”。开关管在PWM下的表现越理想，你就越容易把系统控制在你希望的工作区间里，后级滤波的压力也会更可控。

这也是为什么开关器件的选择，从来不是“能导通就行”，而是“导通与关断的状态质量”会决定整个能量传递过程是不是按你推导的那样发生。

三、成本与选型连锁：器件便宜不等于系统便宜

材料一开头强调这类拓扑“无需复杂的运算放大器结构”，节约成本，拓展性强。但成本不只发生在“器件单价”，而是发生在“为了让它跑稳，你额外加了什么”。

材料给的选型指南非常典型——它其实是在告诉你：当损耗、纹波、应力存在时，你会被迫在这些器件上做补偿：

• 电感：大多数应用建议1µH至10µH；直流电流额定值至少比最大负载电流高25%；想要更高效率选直流电阻低的；电感值越大纹波电流越小、输出纹波越低，但尺寸更大、串联电阻更大、饱和电流更小；一个经验规则是允许电感纹波电流约为最大负载电流的30%。

• 输入电容：可用电解、钽或陶瓷，低ESR；用电解时，应在靠近输入处放置两个额外的优质陶瓷电容。

• 续流二极管：为减少正向压降与恢复时间损耗，用肖特基；最大反向耐压要大于最大输入电压，电流额定值要大于最大负载电流。

把这段话放回“开关管选择”的问题里，你会发现一个非常现实的链条：

你选的开关管如果带来更大的损耗或更差的开关过程质量，那么为了把效率拉回去，你可能要更苛刻地选更低电阻/更大体积的电感；为了压纹波，你可能要上更大更低ESR的电容、甚至按材料建议在电解旁边额外并两颗优质陶瓷；为了兜住能量回路的损耗，你得更认真地选肖特基二极管，耐压与电流额定值都得留足。

于是，器件单价的差距，很可能会在“被迫升级的电感电容二极管”里被吃回来。便宜的开关器件，不一定带来便宜的系统。

回到题目：PWM控制电路里到底选MOS管还是三极管？

如果你的目标是把BUCK、BOOST、BUCK-BOOST这种“靠开关动作搬运能量”的电路做得更像材料推导的那样——开关动作清晰、模式可控、纹波可压、损耗可降——那么“开关部分往往使用PWM控制的MOS管”这句经验，本质上已经给出了工程界更常见的答案。

但三极管不是不能用，它在拓扑层面是成立的；真正的分界点是：你愿意为它可能带来的损耗、波形与模式控制难度，付出多少外围器件升级与调试成本。

最后留一个很实用的自检问题

当你在画原理图，纠结“开关管用MOS管还是三极管”时，不妨先问自己三句话：

1）我做的是BUCK、BOOST还是BUCK-BOOST？开关动作对输出波动的敏感度有多高？

2）我希望电感电流更接近CCM，还是允许它进DCM/BCM？系统对模式切换敏不敏感？

3）为了效率与纹波，我已经准备怎么选电感、电容、二极管？如果开关管表现一般，我愿不愿意在这些器件上加成本来补偿？

你把这三句想清楚，MOS管和三极管的选择，基本就不会再是“凭感觉”。

你现在做的PWM控制场景更偏BUCK、BOOST，还是BUCK-BOOST？输入输出电压范围和负载电流大概在什么区间？
