UTC友顺mos管100N02深度解析

你有没有遇到过这种崩溃时刻：板子功能都跑通了，电源也能起来，偏偏一到带载就发热、掉压、甚至莫名其妙炸管。复盘半天，最后发现问题不在控制芯片、不在布局，甚至不在焊接——而在你以为“随便选个100V大电流mos就行”的那颗管子。

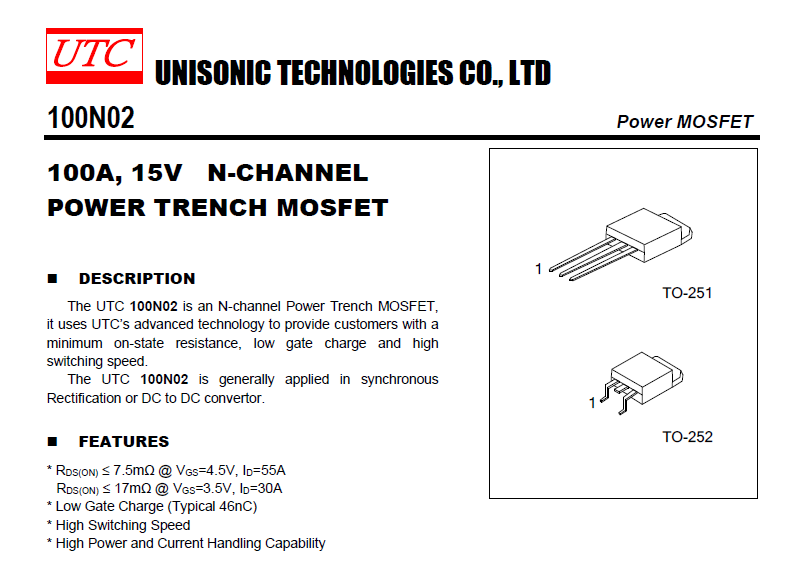

今天就以 UTC友顺 MOS管 100N02 为主题，从“工程落地”的视角，把它该怎么看、该怎么用、最容易踩的坑在哪里，尽量一次讲透。

先把话说在前面：选mos管不是看“耐压越高越安全、Rds(on)越低越完美”这么简单。你在电路里真正付出的代价，往往藏在那些你没细看的参数、没验证的边界条件、以及“看起来差不多”的替代料上。

而100N02这种器件，常见用法大致会落在三类场景：

• 低压大电流开关（电池、马达、灯带、加热类负载）

• DC-DC功率级（同步整流或低边开关）

• 保护与电源路径控制（反接保护、热插拔、限流配合）

不同场景，关注点完全不一样。下面我们按“参数—电路—散热—采购避坑”的顺序走一遍。

一、看参数，不要只盯住“耐压”和“导通电阻”

绝大多数人第一次挑MOS管，会先看两个数字：Vds 和 Rds(on)。这没错，但远远不够。

真正决定你能不能“稳定量产”的，至少还要补上三组关键指标：

1）栅极相关：驱动是否到位

MOS管不是“给个PWM就能开”，它需要足够的栅极电压、足够的栅极驱动电流、以及可控的开关速度。

你要特别留意（即便手头没有完整数据表，也必须在选型阶段去确认）：

• Vgs(th)（阈值电压）：它只表示“刚开始有电流”，不代表能低阻导通

• Rds(on)对应的测试Vgs：很多管子在10V下很漂亮，5V下就明显变差

• Qg / Qgs / Qgd（栅极电荷）：决定驱动损耗和开关速度，Qg大就别指望小驱动芯片轻松带起来

一句大白话：

如果你的系统只有5V/3.3V驱动，但MOS管的低Rds(on)只在10V条件下成立，那你等于拿着“纸面性能”在设计。

2）损耗相关：静态+动态要一起算

• 导通损耗：I² * Rds(on)

• 开关损耗：和频率、Vds、Id、开关时间、Qg强相关

• 体二极管相关损耗：同步整流、半桥、感性负载里尤其关键

很多板子“空载不热、带载发烫”，本质就是你只算了导通损耗，没把开关损耗、体二极管反向恢复、以及寄生振铃造成的额外损耗算进去。

3）热与SOA：能不能扛住“真实工况”

• RθJA / RθJC：决定你能把热导出去多少

• SOA（安全工作区）：尤其是线性区、热插拔、限流、短路瞬间

很多炸管并不是“电流超标”，而是某个瞬间进入线性区，Vds和Id同时很高，SOA扛不住直接崩。

二、典型应用电路：这三种最常见，也最容易出事

1）低边开关（最常用，但也最容易忽略细节）

典型结构：负载接电源正端，MOS在负载回路下方做开关。

这种结构简单，但你要把三件事做好：

• 栅极串阻：抑制振铃、控制dv/dt、减少EMI

• 栅极下拉：防止悬空误导通，上电复位更稳

• 感性负载的续流路径：马达、电磁阀、继电器没有续流就等着尖峰

很多人觉得“MOS自带体二极管能抗”，但感性尖峰的速度、幅度和能量不是一句“有二极管”能兜底的。该加TVS就加TVS，该优化回路就优化回路。

2）同步降压/升压里的功率管（你以为比低边开关更“高级”，实际上更挑剔）

在DC-DC里，MOS管的关键不只是Rds(on)，还包括：

• Qgd（米勒平台电荷）：决定开关损耗、决定驱动难度

• 体二极管反向恢复：决定效率和发热，决定EMI难不难压

• 上下管匹配与死区控制：否则你会看到莫名其妙的温升和效率下滑

一个很真实的现象：

同样“100V、低Rds”的MOS，换一个Qg更合适、反向恢复更友好的器件，效率能差出一截，温升能差十几度。你以为是玄学，其实是参数在说话。

3）反接保护/电源路径控制（最容易踩SOA坑）

用MOS做反接保护时，很多电路会让MOS在某些瞬间处于“半开不关”的状态，这就是线性区。线性区一旦遇到热插拔、大电容充电、或短路，MOS承受的是“高压×大电流”的组合拳。

这时你如果只看Rds(on)，几乎必翻车。要看SOA，要看热瞬态，要看是否需要限流、软启动、NTC/电阻预充、或者专用热插拔控制器。

三、散热设计要点：MOS热不热，80%由板子决定

不少人第一反应是“换更低Rds的管”。但在一定电流下，Rds差一点并不会把温升拉开太多，真正拉开的是你的热路径。

建议你按这几个优先级做：

1）让热走“铜皮”

• 大面积铺铜，尤其是漏极/源极对应的散热焊盘

• 多打导热过孔，把热导到背面铜皮

• 让电流回路短而粗，既降低损耗也降低发热

2）别把MOS放在“热岛”里

靠近电感、整流器、功率电阻的区域，本身环境温度就高。MOS的结温 = 环境温度 + 温升。环境温度抬上去，结温很快破线。

3）封装不是“越大越好”，而是“与你的板匹配”

有些封装在数据表里看起来热阻很低，但前提是你有足够的铜皮与散热条件；没有铜皮，封装再“强”也发挥不出来。你需要的是系统级散热，不是器件级幻想。

四、采购选型陷阱：最伤的不是贵，而是“看起来一样”

只要你做过量产，就会知道最可怕的四个字：可替代料。

“同参数、同封装、同耐压、同电流”的MOS，换供应商之后表现完全不一样，这不是偶然。

最容易踩的坑有四类：

1）Rds(on)标称接近，但测试条件不同

有的在10V测，有的在4.5V测；有的给的是典型值，有的给的是最大值。你拿“典型值”去对比“最大值”，一定误判。

2）Qg差异导致驱动与开关损耗暴涨

驱动芯片能力有限时，Qg大就意味着上升/下降沿变慢，开关损耗直线上升，温度更高，EMI也更难搞。

3）体二极管与反向恢复差异

在同步整流、半桥、感性回路里，反向恢复的“那一下”会让你看到尖峰、看到过冲、看到噪声，甚至把管子推到极限边缘。

4）真假料与批次波动

MOS是高频高需求品类，市场上鱼龙混杂。你如果在采购链路里没有基本的验货策略（例如来料抽测、关键参数抽检、封装与丝印一致性核验），后面就是用研发的时间替采购买单。

五、把100N02用稳的“工程清单”：你至少要做这五件事

如果你准备在项目里用 UTC友顺100N02一类的功率MOS，建议在设计评审时逐条确认：

• 驱动电压与Rds(on)测试条件一致吗？（尤其是5V/3.3V系统）

• 驱动能力够吗？（Qg、开关频率、栅极电阻）

• 感性负载尖峰怎么处理？（续流、TVS、布局回路）

• 最坏工况下温升如何？（铜皮、过孔、热路径、环境温度）

• 替代料策略怎么定？（关键参数边界、抽测项、供应链白名单）

你会发现，只要这五条认真做了，很多“玄学炸管”会突然变得非常可解释。

电源和功率器件有个残酷的现实：它们很少在“平均值”上出问题，往往死在“瞬间”和“边界”。而MOS管就是最典型的边界器件——你用得好，它安静又高效；你用得随意，它用最直接的方式让你长记性。

如果你愿意，把你的应用场景补一句：是低边开关、同步降压，还是反接保护？大概电压电流、开关频率、驱动电压是多少？我可以按你的工况把“该优先看哪些参数、该怎么布线与散热、该怎么选替代料”再具体落到可执行的清单上。
