mos管米勒效应产生后果

做开关电源的人，大多都见过这种“怪事”：明明已经把MOS管关断了，波形却像被谁推了一把，电流又起来一点；或者某次调试，器件温升突然变快，最后不明不白地炸管。

很多时候，罪魁祸首不是你“算错了参数”，而是你低估了一个很基础、但非常爱惹事的环节——米勒效应带来的连锁后果。

下面我只围绕一个核心：mos管开通/关断过程中，米勒效应到底会造成哪些后果，以及在开关电源里为什么它更容易把问题放大。

先把“它在哪出现”讲清楚：开通的米勒平台不是玄学，是必经之路

mos管开通过程可以分成几个阶段来理解：

第一阶段，Vgs开始上升，但Vds和Id基本不变。驱动电流主要是在给栅源电容Cgs充电，直到Vgs上升到阈值Vgs(th)之前，MOS管仍处于截止区。

第二阶段，MOS管开始导通，漏极电流Id出现并逐步增加。这个区间里，Id会往最大值爬升，Vds会略有下降。需要特别注意的是：此时电流是在上升，di/dt为正；而Vds的变化也往往和漏极侧的负载压降相关。

第三阶段，Id到达最大时刻，进入米勒平台：你会看到Vgs在一段时间里几乎不变。这并不是驱动“没力了”，而是因为在饱和区存在跨导特性，Id = Vgs * gm。此时若Id已基本固定，Vgs就会被“钉”在平台附近，形成一段看似停滞的电压平台。

接下来会发生什么？关键转折点在于：能不能退出米勒平台。退出平台意味着器件工作状态发生变化，Vgs才会继续上升，MOS管才会走向“更充分导通”的状态。

理解到这里，米勒效应的“后果”就更好理解了：它不是单纯让你多一个平台，而是把“漏极侧的电压变化”通过Cgd这条路，硬生生耦合回你的栅极回路，让栅极电压和驱动意图出现偏差。

开关电源里米勒效应最典型的两个后果：误导通与振荡加剧

把后果说得更直白一点：米勒效应可怕之处，是它会让“你以为关了”变成“它其实又开了”，让“你以为一次过渡”变成“一串振铃”。

1）dv/dt引发的误导通：关断器件被“抬开”了

在开关电源里，MOS管两端电压变化往往非常快。当MOS管两端电压迅速上升时，会通过Cgd产生电流。这个电流流过MOS管GS两端的寄生电阻后，会形成一个压降。

一旦这个压降把Vgs“顶”过了开启电压门槛，结果就很直接：MOS管在你并不想它导通的时候，出现了导通。

你看到的现象可能是：

• 关断沿附近出现异常电流；

• 某些工况（比如负载或线缆变化）下更容易触发；

• 波形上像“被拉了一下”，但又不像驱动信号本身的问题。

而在开关电源这种高dv/dt、高能量切换环境里，这种误导通的代价往往不是“效率差一点”，而是直接把损耗、发热、可靠性一起推向危险区。

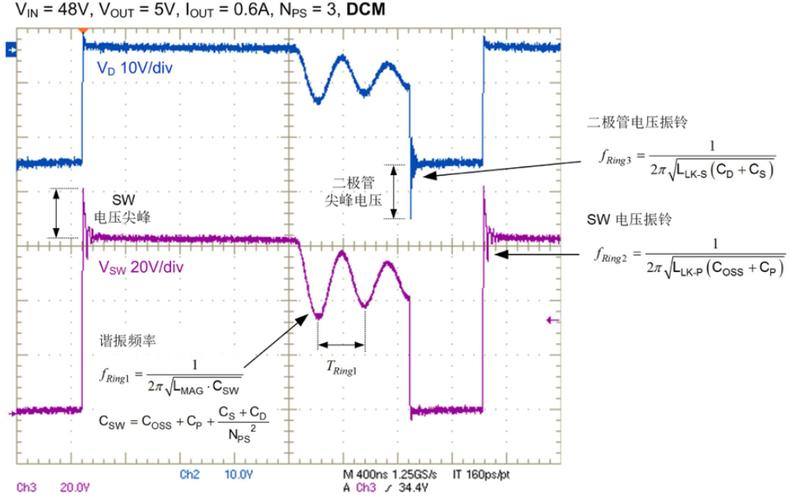

2）米勒振荡：越快越容易抖，抖得越狠越容易坏

另一个后果是米勒振荡。材料里提到：MOS管输入和输出是反向的；当开关速度比较快时，引线电感和寄生电容会引起振荡，并导致MOS管损坏加剧。

把它放到开关电源语境里看，就是：

• 你追求更快的开关边沿；

• 更快的边沿带来更强的寄生电感/电容激励；

• Cgd耦合把输出侧的“动静”反馈回栅极；

• 栅极再反过来影响漏极电压/电流变化；

• 于是形成更容易被触发的振铃与反复开合。

这种“抖”最麻烦的地方在于，它不一定每次都把器件立刻搞坏，但会显著加剧损坏：反复的应力、额外的开关损耗、异常的瞬态电流，都在把器件往失效边缘推。

一个常被忽略但很关键的前提：不是所有连接方式都有同样的米勒风险

材料里有一个非常重要的纠正：只有MOS管漏极接负载才会产生米勒效应，因为共源极电路输出输入反相。共门极电路和共漏极电路漏极无负载，是没有米勒效应的。

这句话对开关电源设计的启发是：别把米勒效应当成“器件自带的固定麻烦”，它和你的拓扑、连接方式、漏极侧负载条件强相关。

当你采用典型的共源极开关方式、并且漏极侧承担快速电压摆动时，Cgd这条耦合通道才会被最大化地激活，后果也会被最大化地放大。

应对策略别走偏：栅极电阻不是拿来“降低开关频率”的

在讨论应对米勒效应时，最常见的误区之一，就是把“串栅极电阻”说成“降低开关频率”。

材料里明确指出：第一，开关频率没有变，不是“降低开关频率”；第二，串入电阻的目的也不是专门“应对米勒效应”，而是降低开关电源对其它用电设备的干扰。

这段纠正非常值得在工程里反复提醒自己：你可以通过栅极电阻让上升/下降时间变长一些，但那解决的是边沿过快引起的干扰与激励程度，并不等同于“把频率改低”。

所以，如果你的目标是降低误导通与振荡风险，思路应该更工程化一些：

• 你要知道自己是在控制什么：是边沿的斜率？是栅极回路的阻尼？还是关断时的栅极被抬升？

• 你要知道代价是什么：边沿变慢会带来额外开关损耗、热、效率下降；

• 你要知道问题来自哪里：是寄生电感配合寄生电容在振？还是dv/dt通过Cgd把栅极抬起来了？

材料里也提到了几种常见做法，比如在GS极之间并接瓷片电容、以及“差异化放电”（关断时增加二极管或直接短路GS）。这些做法的共同点都是围绕一个方向：让关断更“硬”、让栅极不那么容易被Cgd的电流牵着走。

至于“并联电容到底会怎样影响充电速度”的疑问，材料本身也给出了提问但没有给出结论。在缺少更多电路细节时，不做武断定性更稳妥：并联元件会改变等效充放电路径与时间常数，但它究竟是在帮你还是害你，最终要落回到驱动能力、寄生参数与目标波形上去验证。

把后果和设计动作对上号：你需要警惕的是“隐蔽的二次开通”

如果只用一句话总结米勒效应在开关电源里的后果，那就是：

它会把漏极侧的快速电压变化，转化成栅极侧的非预期电压变化，进而引发误导通与振荡，让器件损耗上升、应力加剧，最终把可靠性变成玄学。

而真正的难点是：这些问题往往不是“永远出现”，而是只在某些负载、某些布局、某些边沿速度、某些寄生条件组合下突然冒头。它不吵不闹，但一出现就很致命。

如果你愿意，把你遇到的现象（比如：关断时Vgs是否有抬升、Vds上升沿的振铃幅度、炸管发生在开通还是关断、负载有没有变化）写在评论区。米勒效应这种问题，很多时候不是“懂不懂原理”，而是“你到底被哪一种后果击中了”。
