高压mos管最高耐压

当你面对一组密密麻麻的电路板参数时，是否曾为那个小小的MOS管选型而犹豫不决？特别是当电压标注从500V、600V一路飙升到1000V、1200V时，心里难免会犯嘀咕：这几十伏、几百伏的差距，到底意味着什么？是成本的成倍增加，还是系统可靠性的质变？今天，我们就来拆解这个看似微小却又至关重要的技术细节，看看高压mos管的耐压等级究竟如何划分，以及在不同电压区间内，它们各自的使命与局限。

电压等级的界碑：不只是数字的游戏

在电力电子世界里，高压mos管的耐压值从来不是一个孤立的数字。它更像是一条条隐形的警戒线，划分出不同的应用战场。从主流的500V、600V，到中高端的800V、1000V，再到顶级的1200V乃至更高，每一个电压等级背后，都对应着一套截然不同的材料工艺、结构设计和应用哲学。

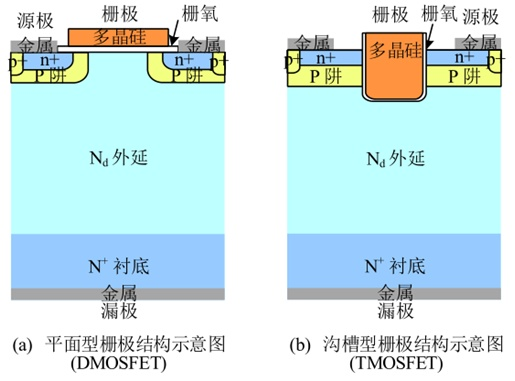

以常见的600V等级为例，这几乎是现代工业电源和消费级变频器的“黄金分割点”。在这个电压区间内，基于传统硅基材料的超结mosfet技术已经非常成熟。它通过特殊的P/N柱交替结构，在保持较低导通电阻的同时，有效拓展了耐压能力。想象一下，这就像在城市主干道上设置多级缓冲带，既保证了车流的顺畅，又能在突发情况下迅速分流压力。

然而，当电压需求攀升至800V以上，传统硅基器件的物理极限便开始显现。过高的电场强度会导致器件内部的“雪崩击穿”，就像堤坝在超负荷水压下出现的管涌。此时，材料本身的禁带宽度成为关键瓶颈。于是，碳化硅MOSFET登上了舞台。其宽禁带特性意味着电子需要更高的能量才能跨越能级，这使得它在同等厚度下能承受的击穿电压远超硅材料。一个形象的比喻是，硅基器件好比是普通的橡胶管，压力太大就会膨胀破裂；而碳化硅则像是经过特殊强化的复合材料管道，在高压下依然能保持形态稳定。

场景决定选择：从家电到电网的电压之旅

理解了电压等级的技术内涵，我们再来看看它们在实际应用中如何各显神通。

500V-600V的舞台，主角往往是家用变频空调、中小功率伺服驱动器以及PC电源。这类应用对成本极其敏感，同时对效率也有着不低的要求。一颗600V的超结MOSFET，凭借其优秀的性价比，能很好地平衡导通损耗与开关性能。例如，在变频空调的压缩机驱动电路中，MOS管需要以数十千赫兹的频率高速开关，将直流母线电压转换成三相交流电驱动电机。600V的耐压余量足以应对电网波动和电机反电动势带来的电压尖峰，同时其较低的导通电阻确保了整机运行时不会产生过多的热量。

而当场景切换到电动汽车的电机控制器或光伏电站的集中式逆变器时，800V乃至1000V的MOS管便成为必然选择。电动汽车的电池包电压平台正从400V向800V演进，目的就是为了在相同功率下降低电流，从而减小线缆截面积和铜损。此时，主驱逆变器中的功率开关器件必须能承受高达1000V以上的直流母线电压。碳化硅MOSFET在这里的优势不仅仅是耐压高，其超快的开关速度和优异的高温特性，更能显著提升驱动系统的效率和功率密度。

至于1200V及以上的电压等级，则是轨道交通、高压直流输电、工业大功率变频器等“国之重器”的专属领域。在这些场合，系统的可靠性和寿命是第一位的，成本反而不是首要考虑因素。器件不仅要承受持续的高压，还要能抵御来自电网的雷电冲击和操作过电压。这要求MOS管不仅要有极高的静态耐压值，其动态抗冲击能力、长期工作的稳定性以及封装绝缘水平都必须达到军品或工业顶级水准。

选型的平衡艺术：在耐压、损耗与成本之间走钢丝

面对琳琅满目的电压等级，工程师的选型过程无异于一场精密的权衡。第一个要破除的误区是“耐压越高越好”。盲目选择过高耐压等级的MOS管，至少会带来三个负面效应：首先是成本的显著上升，特别是对于碳化硅等新材料器件，价格可能呈指数级增长。其次是导通电阻的同步增加。在多数工艺下，器件的耐压能力与比导通电阻之间存在近乎平方的关系。这意味着，为了将耐压从600V提升到1200V，你可能要承受数倍甚至十数倍的导通损耗，这对于追求效率的系统是难以接受的。最后是开关特性的劣化。高耐压器件通常具有更大的寄生电容，这会导致开关速度变慢，开关损耗增加，甚至可能引发驱动电路振荡。

因此，科学的选型策略应遵循“够用且有余量”的原则。首先，根据系统最恶劣工况下的最高电压，加上一定的安全系数（通常为20%-30%），确定所需的最小耐压值。例如，对于一个直流母线电压为450V的工业伺服驱动器，考虑到开关过程中的电压过冲和电网浪涌，选择600V的MOS管是合理且安全的，盲目选用800V器件并无必要。

其次，必须进行热仿真和损耗计算。将导通损耗和开关损耗的总和，结合封装的热阻参数，计算出器件在预期工作电流下的结温。确保结温远低于器件手册规定的最大值（通常是150°C或175°C），并留有足够的降额空间。很多时候，系统散热条件的限制，比电压等级本身更能决定最终的选型。

失效的暗面：高电压下的典型“死法”

高压MOS管的失效，往往比低压器件更突然、更具破坏性。了解其常见的失效模式，是进行鲁棒性设计的前提。

首当其冲的是“过压击穿”。这未必是持续施加的电压超过额定值，更多时候是电路中的寄生电感在开关瞬间产生的电压尖峰（L*di/dt）惹的祸。特别是在硬开关拓扑中，当电流被迅速关断时，电感释放的能量会使漏极电压瞬间飙升，超过器件的雪崩能量极限，导致不可逆的损坏。对策是在布局时尽量减小功率回路面积，并为MOS管并联RC吸收电路或瞬态电压抑制二极管。

其次是“动态导通失效”。这是一种隐蔽性很强的故障。在高频开关下，器件的体二极管在反向恢复期间会短暂导通，如果此时驱动电压尚未完全建立，MOS管会进入线性放大区而非饱和区，从而在极高的电压和电流下产生巨大的瞬时功耗，瞬间烧毁芯片。这要求驱动电路必须提供足够陡峭的上升沿和下降沿，并确保死区时间设置合理。

最后是长期可靠性问题，如“栅氧层退化”。在高温、高栅压的持续应力下，栅极下方的二氧化硅绝缘层会逐渐产生缺陷，导致阈值电压漂移、栅漏电流增大，最终引发功能失效。对于高压器件，其栅氧层通常更厚以承受更高的栅源电压，但也更需关注其长期工作的稳定性。

未来的电压疆界：新材料如何重塑耐压定义

当我们展望未来，高压MOS管的耐压极限正被新材料不断刷新。碳化硅和氮化镓的竞争，本质上是将电力电子系统的“工作电压”和“开关频率”两个坐标轴同时向外拓展。

碳化硅MOSFET凭借其近乎硅材料十倍的临界击穿电场强度，正在将单器件的耐压等级轻松推至1700V、3300V，甚至更高。这使得在兆瓦级的中高压变流器中，可以直接使用器件串联而无需复杂的多电平拓扑，大幅简化了系统结构。而氮化镓器件虽然在绝对耐压上目前多集中在650V以下，但其惊人的开关速度（可达数兆赫兹）正在颠覆高频、高效的中低压电源设计，将功率密度提升到前所未有的水平。

更值得期待的是，材料与封装技术的协同进化。如双面散热封装、银烧结技术、AMB活性金属钎焊陶瓷基板等，它们解决了高耐压器件在高功率下的散热瓶颈，让芯片的理论性能得以在系统中完全释放。未来的高压MOS管，或许不再是一个孤立的元件，而是一个集成了驱动、保护、传感和热管理的“智能功率模块”，其耐压值将只是众多优越性能指标中的一个基础参数。

从家用电器到智能电网，从电动汽车到工业母机，每一次电压等级的跃迁，都标志着人类对电能掌控能力的又一次提升。那颗小小的MOS管，就像一位沉默的守门人，站在不同电压世界的入口，用它的耐压极限，定义着系统性能的上限与安全的底线。理解它，不仅是技术上的必需，更是对电力世界运行法则的一种深刻洞察。当你在下一次原理图设计中点选那个MOS管符号时，希望这份对电压等级的拆解，能让你多一份笃定，少一丝彷徨。
