mos管下拉电阻的取值

当你的电路板在实验室里安静稳定，却在产线上莫名“炸机”；当你精心设计的低功耗设备，待机时间总比预期短一截；当你追求更快的开关频率，却换来MOS管发烫的温升——这些问题，根源往往藏在一个看似不起眼的角落：栅极上那个下拉电阻的阻值。

选大了，还是选小了？这绝非一个随意的数字游戏。它是一场在抗干扰城墙与功耗护城河之间，在开关速度与稳定电平之间，反复权衡、精细拿捏的工程艺术。

下拉电阻的本质：为电荷打开一扇确定的门

mos管是电压的傀儡，栅极上微伏级的电压飘移，便能指挥安培级的电流奔腾或静默。然而，栅极并非铜墙铁壁，它与源极之间寄生着电容（Cgs）。在电磁环境复杂的真实世界里，无处不在的干扰就像试图撬锁的小贼，容易在这电容上积累起电荷。若栅极悬空，无所依凭，这些电荷无处可去，很可能就将mos管推入误导通的危险境地。下拉电阻，就是为这些不速之客预设好的一道泄放闸门，一道始终指向“关断”的安全路径。它确保在驱动信号缺席时，栅极被牢牢锚定在低电平，不给意外丝毫机会。

10kΩ：一个折中值的生存智慧

翻开许多经典设计，10kΩ这个数值频繁出现。它为何能成为许多工程师心中的“默认值”？因为它巧妙地坐在了几个关键矛盾的平衡点上。

首先是抗干扰能力与静态功耗的拉锯战。想象一下，用一个1MΩ的电阻，静态电流微乎其微，功耗低到可以忽略，这无疑是电池供电设备的福音。但代价是，这条泄放路径过于狭窄曲折，当干扰电荷汹涌而来时，如同试图用吸管排干泳池的水，响应迟缓，可能导致电荷积累、电压漂移。反之，若选用100Ω的电阻，泄放通道宽阔如河，任何干扰都能被瞬间吞噬，抗干扰能力一流。但这条“大河”需要持续的电流来维持，在驱动端输出高电平时，会产生不小的额外功耗，对于需要“锱铢必较”的便携设备，这无疑是持续的浪费。10kΩ，恰好在两者之间找到了一个合理的妥协：既提供了足够低的阻抗来有效泄放常见干扰电荷，又将静态功耗控制在了大多数场景可接受的毫瓦级别。

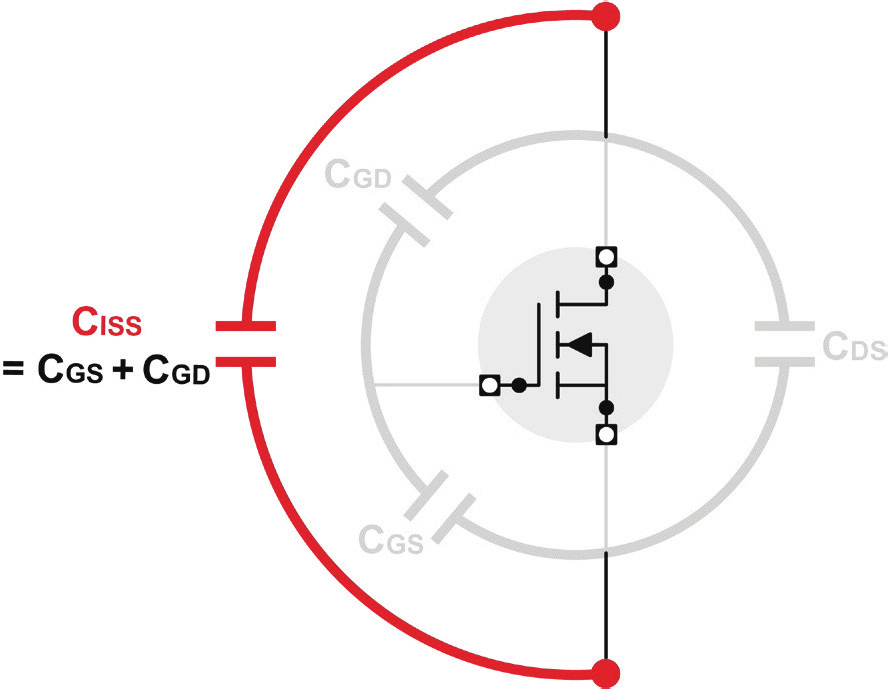

其次，它关乎开关速度的生死线。驱动电路（包含芯片内阻、走线阻抗以及这个下拉电阻）与MOS管的输入电容（Ciss），共同构成了一个RC延迟网络。这个网络决定了MOS管从开到关（或从关到开）的过渡时间。以一个输入电容为1800pF的常用MOS管为例，搭配10kΩ下拉电阻，其放电时间常数约为18微秒。如果你的开关频率是100kHz（周期10微秒），这个关断延迟尚在可接受范围内。但如果你将电阻换成100kΩ，时间常数便暴增至180微秒。这意味着在每一个开关周期里，MOS管将有更长时间处于既不彻底导通也不完全关断的线性区，导通损耗急剧增加，热量默默积聚，效率大打折扣，仿佛让MOS管在温水中慢煮。

再者，它必须满足电平兼容性的硬性要求。在一些使用开漏输出驱动（例如某些单片机IO口、比较器输出）的电路中，下拉电阻还身兼“上拉”重任，负责在输出端关断时将电平拉到高电压。这里，阻值的选择直接决定了高电平的实际电压。实测数据很能说明问题：使用4.7kΩ电阻时，高电平可能被拉低到仅7V左右；而换成33kΩ，高电平则能接近完美的11V。如果你贸然使用100Ω这样的小电阻，在高电平状态下，驱动芯片需要输出极大的电流来克服下拉，导致高电平电压严重跌落，甚至可能低于MOS管的导通阈值（如4V），结果就是MOS管像个吃不饱的发动机，无法完全饱和导通，内阻变大，损耗飙升。

场景分化：没有一招鲜，只有对症下药

理解了平衡的艺术，便能根据不同战场，选择最合适的兵器。

• 强干扰环境（工业控制、电机驱动、变频器）：这里电磁环境恶劣，EFT群脉冲、浪涌冲击是家常便饭。优先级必须给到“快速响应”。建议选用1kΩ至4.7kΩ范围内的较低阻值。这相当于为栅极安装了高效的“避雷针”和“泄洪阀”，确保干扰电荷在酿成大祸前就被迅速导走。曾有案例为鉴：某变频器项目初期使用100kΩ下拉，实验室风平浪静，一旦到接地不良的生产线，静电通过悬空感应的栅极注入，因泄放太慢，导致MOS管误导通短路，造成上电炸机。将电阻改为10kΩ乃至更低后，故障立刻消失。

• 微功耗场景（物联网传感节点、可穿戴设备）：这里的信条是“每一微安都珍贵”。可以大胆选用47kΩ至100kΩ甚至更大的阻值，将下拉通路的静态功耗降至10kΩ方案的几分之一。但有两个前提必须确认：一是驱动芯片在输出高电平时，具备足够的拉电流能力，能克服这个大电阻将电平拉到足够高；二是系统的工作开关频率不能太高，必须重新评估RC延迟是否在开关周期中占到了不可接受的比例，通常要求延迟远小于脉冲宽度。

• 高频开关场景（DC-DC变换器、高频PWM驱动）：速度就是生命，效率就是金钱。这里的选型必须进行严格计算：RC时间常数必须小于开关周期的1/10（甚至1/20）。例如一个500kHz的开关电源（周期2μs），若MOS管的Ciss为1000pF，那么下拉电阻的最大允许值就不能超过20kΩ。为了进一步优化关断速度，工程师们常会在下拉电阻两端反并联一个快速的开关二极管。当驱动信号变低要求关断时，二极管正向导通，提供一条近乎零延迟的低阻抗放电捷径，能将关断时间缩短一个数量级，显著降低开关损耗。

超越电阻：更聪明的“守门”策略

对于要求苛刻的应用，单一的固定电阻或许已无法满足所有需求。更精巧的动态电路应运而生。

比如“智能下拉”结构：利用一个小型三极管或MOS管进行控制，当检测到栅极电压较高（处于稳定驱动状态）时，电路呈现较高的阻抗（如10kΩ），降低功耗；当驱动信号消失或需要快速关断时，电路自动切换到低阻抗模式（如1kΩ），提供强劲的泄放能力。这种结构动态地调整“闸门”宽度，实现了抗干扰与功耗的按需分配。

栅极下拉电阻的选型，远非从物料盒里随手抓一个阻值那么简单。它是在电路动力学的微观世界里，进行的一场关于速度、功耗、鲁棒性与成本的精密博弈。每一次阻值的确定，都是工程师对电路工作原理、应用环境边界和器件特性深度理解后的综合判断。当你下次再面对这个小小的电阻时，不妨多问自己几句：我的主战场在哪里？我最不能妥协的是什么？想清楚这些，你便能在这方寸之间，找到那个只属于你当前设计的最优解，让电路的稳定性，始于栅极那一道坚定而恰当的门槛。
