boost升压mos管发热

发布时间:2026-05-08编辑:国产MOS管厂家浏览:0

你有没有遇到过这种场景:Boost升压电路一跑起来,电压是升上去了,效率却越来越差,手指一碰MOS管就烫得缩回去。更麻烦的是,很多人第一反应是“换个更贵的管子”“加个更大的散热片”,结果温度还是压不下去。

mos管发热从来不是“运气问题”,而是电压、电流、导通状态与功率分配共同给出的信号。把问题抓到核心,才有可能用最小代价把温度拉回安全区。

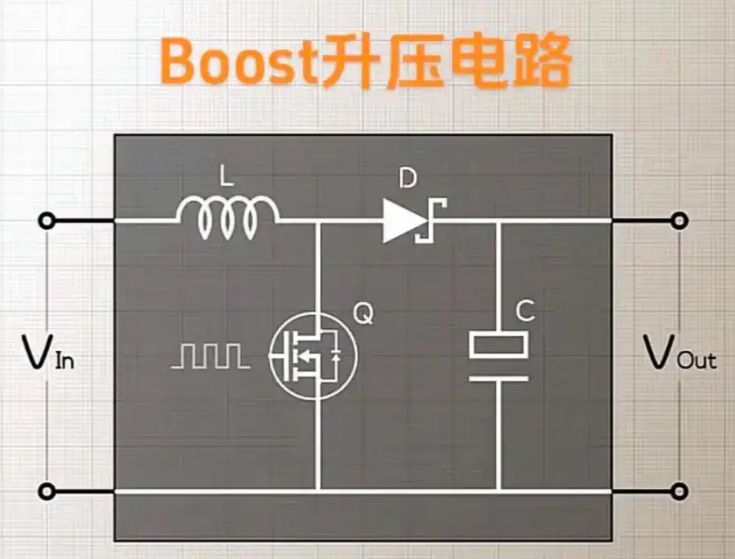

下面把Boost升压电路里mos管发烫最常见、也最关键的三类原因讲透,并给出对应的排查与解决思路。


一、漏极电压超标:先别谈散热,先谈“扛不扛得住”

在Boost这类升压结构里,MOS管工作时承受的电压压力往往比“输出电压”更复杂。如果MOS管漏极电压超过其能够承受的范围,它就会明显发烫,严重时还会带来性能不稳定甚至器件失效风险。

你会发现一个典型现象:

电路刚上电时看着还行,但负载一加、工况一变化,温度飙升来得很突然。

怎么排查更有效?

  • 回到设计要求,重新核对MOS管额定电压是否满足电路实际承受的电压环境,而不是只看“标称输出电压”。

  • 重点关注MOS管所处位置实际看到的电压应力:当电压应力偏高时,发热往往会变得“无规律”,因为器件已经在不舒适区间工作。

怎么解决更靠谱?

  • 第一优先级永远是:检查MOS管的额定电压和电流是否符合设计要求,并确保其能够承受所处电路中的电压和电流。

  • 如果确实存在电压应力超出器件能力边界,那么换型号不是“升级消费”,而是“止损动作”:更换其他型号或规格的MOS管,或者采用更适合的电路设计。

这一类问题的关键点是:一旦漏极电压过压,后面你再谈驱动、谈散热,都属于“边补边漏”。


二、MOS管无法完全导通:看似能工作,其实一直在“半开半关”

Boost升压电路里,MOS管不是“开了就行”,而是要“开得足够彻底”。参考信息里提到:如果使用的MOS管无法完全导通,会导致发烫。

这是最容易被忽视的一类发热原因,因为电路表面上往往“能跑”:输出有电压、波形看着也在切换,但温度就是压不下来。

为什么“没全导通”会热?

  • MOS管没有完全导通时,相当于以更“吃力”的方式让电流通过,器件自身承受的损耗会上升,热量自然更大。

  • 这种热往往有持续性:不是尖峰一下子,而是稳稳地越跑越烫。

怎么排查更有效?

  • 不要只问“有没有驱动”,而要问“导通状态是否足够好”。如果导通不充分,发热就会像阴影一样跟着你。

  • 把关注点放在“导通情况”:是否存在导通不足、导通时间异常、导通效果不稳定等现象。

怎么解决更直接?

  • 核心动作是:检查MOS管的导通情况,确保它能够完全导通,避免电流过大。

  • 如果确认导通问题与器件特性或匹配有关,仍然要回到“适配”上:更换更合适规格的MOS管,或者调整电路设计,让MOS管工作在更合理的导通区间。

这一类问题的本质是:MOS管不是坏了,而是“被用错了方式”。电路当然能运行,但效率会用温度买单。

boost升压mos管发热


三、电流或功率承受过大:发热不是故障,是你在让它“顶着干”

参考信息里指出:如果MOS管所处的电路环境导致它承受了过大的电流或功率,也会导致发烫。很多时候,MOS管热并不是器件本身问题,而是它承担了不该承担的那部分功率。

你可以把它理解为:

同样是一台机器,有人让它干80%的活,有人让它全天满载冲刺。热不热,结局早写好了。

这类问题最常见的误区是:把“MOS管温度”当成单点问题解决,而忽略了系统里的功率分配。

怎么排查更有效?

  • 不要只盯着MOS管,去看它所在的那一段是否存在异常功率集中。

  • 从电路层面审视:是不是某些环节导致MOS管承受了更大的电流或更高的功率消耗。

怎么解决更系统?

  • 直接执行参考信息中的要点:检查整个电路中的功率分配,确保MOS管所处的部分不会承受过大的功率。

  • 如果电路在某些工况下不可避免地推高MOS管负担,那么解决路径只有两条:要么重新分配功率与应力(优化设计),要么提升器件与结构的承受能力(换规格/改设计)。

这类问题的特点是:你越想“靠散热解决”,越说明你可能跳过了“功率为什么会落在这里”的关键提问。


把排查顺序排对,你会省掉很多无效操作

很多发热问题之所以反复折腾,是因为排查顺序是反的:先换散热、再换管子、最后才回去看电压电流是否超标,结果当然越换越迷。

更稳的顺序应该是:

1)先确认MOS管的额定电压、电流是否满足电路实际工况

2)再确认导通情况:是否能完全导通、是否存在导通不足导致的额外损耗

3)最后回到系统层面看功率分配:MOS管是不是被迫承受了过大的电流或功率

当你把这三层逻辑理顺,很多“玄学发热”会变得非常朴素:要么扛不住电压,要么导通不充分,要么功率压得太狠。


MOS管发热不是结论,而是线索

Boost升压电路里,MOS管发烫不是一个孤立的坏消息,它更像电路递过来的一张“体检报告”:哪里超了、哪里不匹配、哪里分配不合理,都会在温度上留下痕迹。

你可以在评论区说说你的具体情况:输入输出电压大概是多少、负载变化时温度怎么跳、你怀疑是哪一类原因。我会按“电压应力—导通状态—功率分配”的顺序,帮你把排查思路捋清楚。
