n沟道mos场效应管导通条件

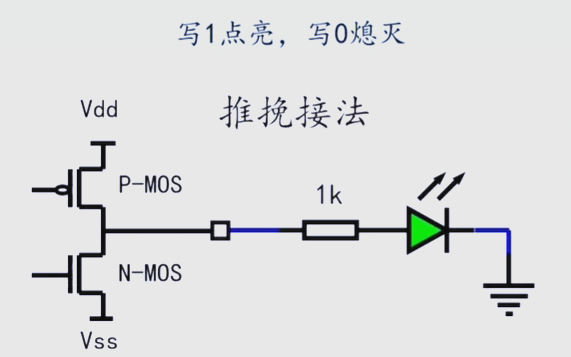

很多人第一次用N沟道mosfet做开关，都会踩同一个坑：电路图上“栅极拉高了”，负载却就是不听话——要么发热、要么压降大、要么半天关不干净。问题往往不在器件“坏了”，而是你对“导通”这件事的理解还停在一句话：Vgs大于Vth。

但在真实电路里，“能导通”和“导得好”，是两回事。

下面就把N沟道mosFET的导通条件拆开讲清楚：从最基本的门槛，到不同工作区的判据，再到工程上最容易忽略的裕量和温度影响。

1）导通的第一道门槛：Vgs 要大于 Vth

增强型N沟道MOSFET本质是“电压控制的开关器件”，导通与截止由栅极电压和源极电压之间的关系决定。最核心的电气判据只有一句：

Vgs > Vth

• 当 Vgs < Vth：沟道没形成，器件处于截止状态，电流几乎不流动（Id≈0）。

• 当 Vgs > Vth：沟道开始形成，器件开始导通，电流从漏极流向源极。

这里最容易被忽略的点是：超过Vth不等于“导通就很好”。Vth只是“开始形成反型层”的阈值，离“低导通电阻、能带负载”往往还差一截。

2）工程上更实用的说法：别只卡阈值，要留驱动裕量

在工程实践中，为了确保器件进入“充分饱和的导通状态”（也就是开关用起来更像“闭合的开关”而不是“半导体电阻”），常用一个更稳妥的经验判据：

Vgs > Vth + 2V

材料里给出了一个直观例子：

如果某N-MOS的 Vth = 2V，那么实际驱动建议满足 Vgs ≥ 4V，才能更稳定地获得较低的导通电阻与可靠导通。

同时也给出了典型阈值范围：Vth常见为1–3V。这意味着很多“看起来阈值不高”的器件，实际要想导得干净利落，栅极驱动电压仍然需要更高。

一句话总结这个部分：

Vth是“能不能开始导”，Vth+裕量是“能不能好好导”。

3）为什么Vgs一上来就能导？把物理过程想清楚

把导通机制想明白，你在电路里排查问题会快很多。

当 Vgs = 0 时，P型衬底与N+源漏区形成“背靠背PN结”，器件呈高阻截止态。随着Vgs增加：

• 栅极电场增强，开始排斥P衬底表面的空穴；

• 当Vgs接近Vth，表面形成耗尽层；

• 一旦 Vgs超过Vth，出现N型反型层，导电沟道建立，电子可在沟道中运动，漏极电流Id随之产生。

所以你看到的“栅极电压控制电流”，并不是栅极向沟道“注入电流”，而是栅极电场“塑形”出一条可导电的沟道。也正因为如此，Vgs越高，沟道电导率越大，电流越大——材料里明确指出导通程度与Vgs大小成正比。

4）别忘了第二个条件：Vds 要大于 0（方向对了才有电流）

很多人只盯着Vgs，却忽略了漏源之间也得“具备电流流动的电压条件”。材料给出的导通条件里还有一条：

Vds > 0

原因也说得很直白：当 Vds < 0 时，器件会进入反向偏置状态，电流难以正常流动。

在做低端开关时，你通常把源极接地、漏极接负载，负载另一端接电源，这时只要电源存在，Vds自然为正。但一旦你把源漏接反、或者电路出现某种回灌，Vds的方向问题就会冒出来，表现为“明明Vgs够了，电流却不按预期走”。

5）导通不是一个状态，而是分工作区：线性区 vs 饱和区

材料强调：导通条件还与工作模式有关，不同工作区判据不同。尤其在模拟或电源电路里，这点非常关键。

截止区

• 条件：Vgs < Vth

• 特征：沟道未形成，Id≈0

线性区（又常被叫作三极管区）

• 条件：Vgs > Vth 且 Vds < (Vgs - Vth)

• 特征：器件更像一个“可变电阻”，Id与Vds呈线性关系

• 直观理解：沟道连续，漏端还没“夹断”，你加一点Vds，电流就跟着变化

饱和区

• 条件：Vgs > Vth 且 Vds ≥ (Vgs - Vth)（材料中给出“大于等于”判据；另一段材料也给出“大于”表述）

• 特征：器件更像“恒流源”，电流主要由Vgs决定；并可用跨导概念描述：gm = ΔId/ΔVgs

• 直观理解：漏端沟道夹断后，继续增大Vds，电流变化不再像线性区那样明显

一个常见误区是把“饱和”理解成“开关饱和、导通最好”。在MOSFET里，线性区更像开关闭合时的低电阻状态；而饱和区更像放大或恒流工作时的区域。你做开关时追求的是“低损耗、低压降”，通常希望器件呈现“低电阻”的行为，而不是把它当恒流源用。

6）把“驱动电压怎么选”讲明白：逻辑电平MOS与标准MOS

同样是N-MOS，栅极需要的驱动电压可能差很多。材料给出的工程经验是：

• 逻辑电平MOS（Vth=0.5–1.5V）：可用 3.3V/5V 驱动

• 标准MOS（Vth=2–4V）：常需要 10–12V 驱动才能饱和（获得更可靠、更低导通电阻的状态）

这就是为什么有的人拿3.3V GPIO去推一颗“看起来阈值也不高”的MOS，负载能动但发烫、压降大：你可能只是让它“过了阈值”，却没有把它推到工程上需要的导通裕量。

工程里好记的一句口诀也给了：

“Vgs大于Vth，再留两伏裕量。”

当你不确定某个应用是否足够可靠时，先用这句口诀做第一轮自检，往往就能定位一大半问题。

7）温度会悄悄改变阈值：Vth有负温度系数

还有一个更隐蔽、但在可靠性里很要命的变量：温度。

材料指出：Vth具有负温度系数，约 -2 mV/℃。也就是说温度升高，Vth会降低。听起来像“更容易导通”，但工程上的要求是：你必须确保在温度变化后，驱动电压仍然有足够裕量，让器件始终处在你设计的工作状态里。

实际体验是：温度一变，器件参数一飘，原本卡得很紧的驱动方案就容易出现“边界抖动”：热的时候表现一套、冷的时候又是另一套；轻载还行，重载就不稳。

8）最后把导通条件收束成一句工程化结论

材料说得很完整：N沟道MOS管的导通是一个综合性概念，需要斟酌 Vgs、Vds以及工作模式，只有满足所有条件，器件才能正常导通，实现其开关和放大功能。

如果你希望把它落实成做电路时的检查清单，可以这样记：

• 先看门槛：Vgs > Vth

• 再看可靠：Vgs > Vth + 2V（工程裕量）

• 再看方向：Vds > 0

• 再看你要它在哪个区工作：线性区还是饱和区（判据分别是Vds与Vgs-Vth的关系）

• 最后看环境：温度变化会让Vth漂移，别把设计压在临界点上

N沟道MOSFET的“导通”从来不是一句Vgs>Vth就完事，它更像是一套把器件推到你想要状态的逻辑：门槛、裕量、方向、工作区、温度，一环扣一环。

你在电路里遇到的那些“导通不彻底、发热、压降大、莫名其妙不稳定”，很多时候就是其中一环没对上。
