mos场效应管一共几种类型

你可能也遇到过这种时刻：电路图里画着一个“像三极管又不像”的符号，标着 Qx、Mx；清单上写着 Nmos、PMOS；手册里又蹦出增强型、耗尽型……于是问题来了——MOS 场效应管到底一共几种类型？这些词到底在分什么？

如果只是背“NMOS、PMOS”，你会在选型时踩坑；如果只记“增强、耗尽”，你又会在电路判断导通状态时卡住。把分类逻辑捋顺，其实就一句话：MOS 管属于场效应管（FET）的一种，而 MOS 管内部又可以按“沟道”和“材料/工作方式”拆成清晰的组合。

先把最基础的锚点钉牢：MOS（mosfet）是金属-氧化物-半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor），三个引脚名称是 G（栅极）、S（源极）、D（漏极）。它是典型的“电压控制型”器件，通过栅源电压 Vgs 去控制漏极电流 Id。

接下来进入正题：类型到底怎么数？

先别急着数，先把“场效应管”和“MOS 管”的关系说清楚

很多人第一步就混了：场效应管是不是就等于 MOS 管？

不是。场效应晶体管（FET）是大类，它利用输入回路的电场效应来控制输出回路电流。场效应管整体具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等特点。

场效应管主要有两种类型：

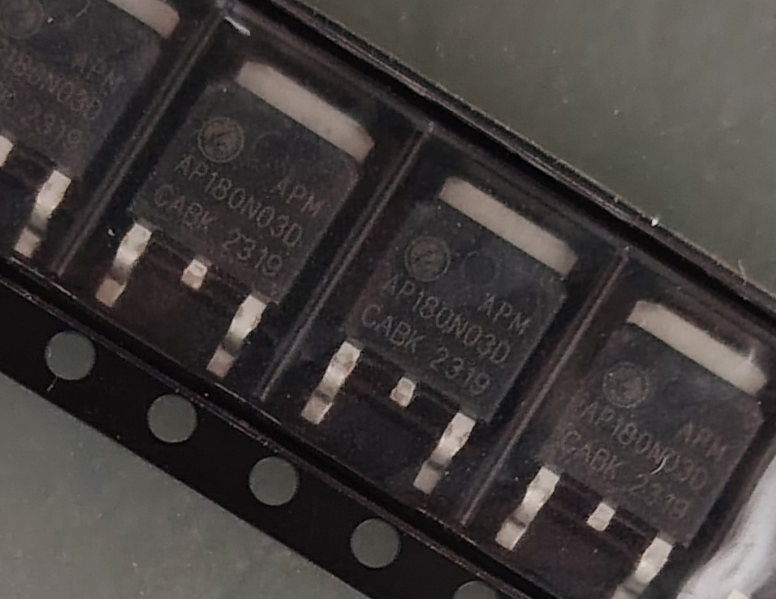

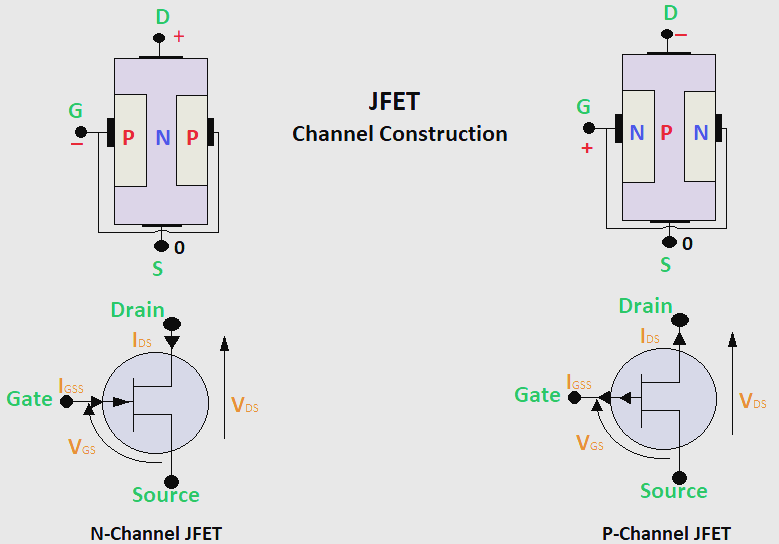

• 结型场效应管：JFET（本文不讨论范围）

• 金属-氧化物半导体场效应管：MOSFET（本文主角）

所以，当你问“MOS 场效应管几种类型”，我们讨论的是 MOSFET 这一支内部的分类。

第一层分类：按沟道分——PMOS 与 NMOS

按沟道分类，MOS 管分为两种：

• NMOS：N 沟道型

• PMOS：P 沟道型

这一层分类很好理解：导电“主角”不同。N 沟道以电子为主，P 沟道以空穴为主。也正因为这点，后面会牵出一个很现实的工程结论：很多文章更爱拿 NMOS 举例，因为它在实现成本、迁移率、导通电阻、开关速度等方面更“好讲、好用”。

但先别跳结论，继续看第二层。

第二层分类：按材料/工作方式分——增强型与耗尽型

按材料分类（也常被工程上理解为“器件在 Vgs=0 时的状态差异”），MOS 管分为：

• 增强型

• 耗尽型

两者最关键的区分点只有一个，但非常致命——当栅源电压 Vgs 为 0 时，D 和 S 是否天然导通：

• 增强型管：Vgs=0 时漏极电流为 0（也就是默认不导通）

• 耗尽型管：Vgs=0 时漏极电流不为 0（也就是默认就有电流）

这就是为什么实际应用里增强型更常见：工程师普遍更喜欢“默认关断”，因为它更安全、更可控。你把控制电压撤掉，器件就应该乖乖停下来；如果默认还在通电，系统行为就会变得难以预测。

把两层分类一组合：MOS 管一共 4 种类型

当“沟道”只有两种，“增强/耗尽”也只有两种时，组合就很自然了——

MOS 管归纳起来就是 4 种类型：

1. 增强型 NMOS

2. 增强型 PMOS

3. 耗尽型 NMOS

4. 耗尽型 PMOS

而在实际应用中，以增强型 NMOS 和增强型 PMOS 为主。所以日常你听到的“NMOS、PMOS”，很多时候默认指的就是增强型那两类。

你会发现：问题“几种类型”，答案不是一句“2 种”或者“4 种”这么简单，而是看你把“类型”定义在哪一层。按沟道是 2 种；按沟道+增强/耗尽合并起来，是 4 种。

这就是分类的全貌。

从“类型”回到“能不能导通”：判断的核心仍然是 Vgs

很多人背完四种类型，依然不知道落到电路里怎么判断。其实材料里把开关条件写得很清楚：

• N 沟道：导通时 Vg > Vs，并且 Vgs > Vgs(th) 时导通

• P 沟道：导通时 Vg < Vs，并且 Vgs < Vgs(th) 时导通

这里的 Vgs(th) 是开启电压（阈值电压），当外加栅极电压超过阈值，漏区与源区表面反型层形成可连通的沟道，器件开始导通。应用中常把漏极短接条件下 Id=1mA 时的栅极电压称为开启电压，并且它通常会随结温上升而降低。

你会发现，“类型”决定了它倾向于怎么被驱动，而“Vgs 与阈值的关系”决定了它此刻到底通不通。

为什么工程里 NMOS 更常被拿来当“默认讲解对象”

材料里给了一组非常工程化、也很诚实的理由：NMOS 相对 PMOS “简单点”，这种简单不仅是教学层面的，更是制造、成本、实现方式层面的。

核心差异包括：

• NMOS 是电子移动；PMOS 是空穴移动。空穴迁移率比电子低，所以在尺寸与电压相等条件下，PMOS 的跨导小于 NMOS，形成空穴沟道更难。

• PMOS 的阈值电压较 NMOS 高，因此需要更高驱动电压，充放电时间长，开关速度更低。

• PMOS 导通电阻大、发热大，相对 NMOS 不易通过大电流。

最终形成行业格局：NMOS 价格更便宜、厂商更多、型号更多；PMOS 相对更贵、选择更少（当然发展到今天，普通应用两者也都有大量型号可选）。

这段对比很重要，因为它告诉你：当你做开关、做功率路径，很多时候“优先考虑 NMOS”不是偏见，而是物理与工艺综合后的结果。

从分类走向应用：为什么 MOS 管这么常用

理解了类型之后，再回头看 MOS 管为何被大量使用，就更顺了。材料列出的特点几乎都是“工程师的快乐源泉”：

• 输入阻抗非常高：栅极有绝缘膜氧化物，甚至可达上亿欧姆，输入几乎不取电流，可用作电子开关。

• 导通电阻低：可以做到几个毫欧，传导损耗小。

• 开关速度快、开关损耗低：特别适应 PWM 输出模式。

• 设计灵活：栅偏压可正、可负、可零（对比三极管只能在正向偏置下工作）。

• 低功耗、性能稳定、抗辐射能力强、制造成本低、面积小、整合度高：所以芯片内部集成的几乎都是 MOS 管。

• 但也有“脆弱点”：栅极容易被静电击穿（因为输入阻抗大，感应电荷难释放，高压易击穿绝缘层）。不少器件已经做了二极管保护，很多 CMOS 器件内部也增加了 IO 口保护，但“用手直接接触 CMOS 器件管脚不是好习惯”仍然是硬经验。

你会发现：分类不是为了考试，是为了让你在应用场景里知道“该选谁、怎么驱、要防什么”。

把“几种类型”落到选型意识：最少看懂三个参数

材料里也提醒了：每个 MOS 管手册都有完整参数，但工程里常用来做开关时，至少要盯住这些关键项：

• VGS(th)：开启电压，决定它需要多大栅压才“开始动”

• VGS(最大栅源电压)：栅极能承受的最大电压，栅极是最薄弱点，超过就可能损坏

• RDS(on)：导通电阻，决定导通损耗，越小越好

另外还常会关注：

• ID：最大漏源电流，工作电流不应超过它

• VDSS：漏源击穿电压，工作电压必须小于该极限

• gfs（跨导）：表征放大能力，也影响开关与 EMI 特性

• 栅极充电信息（与寄生电容相关）：用来理解驱动需求与开关过程

当你真正理解“增强/耗尽”和“NMOS/PMOS”的组合意义时，这些参数就不再是散点，而是围绕“驱动方式、损耗、速度、安全裕量”自然收敛到一起。

最后再回答一次：MOS 场效应管一共几种类型？

如果按沟道分：2 种——NMOS 与 PMOS。

如果按沟道 + 增强/耗尽两层组合分：4 种——增强型 NMOS、增强型 PMOS、耗尽型 NMOS、耗尽型 PMOS。

实际工程最常见、也最常被默认指代的，是增强型 NMOS 与增强型 PMOS。

如果你愿意，把你现在手头某个电路里用到的 MOS 型号（或你看到的 NMOS/PMOS 标注场景）发出来，我可以帮你用“这两层分类 + Vgs 判断条件”的方式，直接把它在电路里为什么这么用讲清楚。
