n沟道增强型mos场效应管

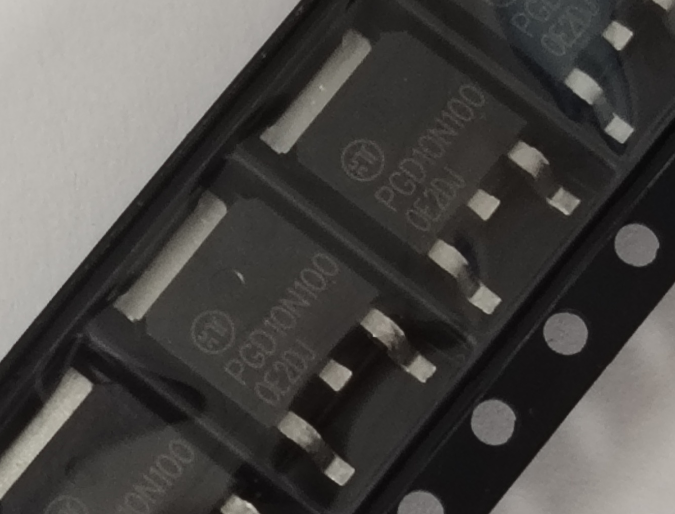

你是否想过，手机快充芯片何以高效降压，伺服电机驱动又如何实现精准启停？这背后，往往藏着一个静默的核心执行者——N沟道增强型mosfet。它用电压而非电流发号施令，在纳米尺度上构建起控制能量流动的桥梁。今天，我们就深入其微观结构，完整解析它从“绝缘”到“导通”的控制奥秘。

结构基石：从P型硅片到绝缘栅极

一切始于一块低掺杂的P型硅衬底，如同电子稀薄的基底。其上，通过精密工艺制作出两个高掺杂的N+区，分别作为电流的入口与出口——源极（S）和漏极（D）。
真正的控制核心，是悬于源漏之间的栅极（G）。它与硅衬底之间，隔着一层极薄的二氧化硅（SiO₂）绝缘层。正是这层绝缘层，赋予了mosFET一个革命性特质：极高的输入阻抗。栅极几乎不汲取电流，仅凭电压即可实现控制，这极大地简化了驱动电路。

工作原理：电场召唤出的电子通道

未加栅压时，器件处于关断状态。源、漏两个N+区与P型衬底形成两个背靠背的PN结，无论漏源电压方向如何，总有一个PN结反偏，电流无法流通。
魔法始于栅极正向电压（Vgs）的施加。栅极正电荷通过绝缘层，在下方P衬底表面产生垂直电场。这个电场排斥多子空穴，吸引少子电子。
当Vgs较小时，吸引的电子尚不足以形成通路。一旦Vgs超过关键阈值——开启电压Vth，被吸引至表面的电子浓度足够高，便形成一个连接源漏的N型薄层，即“反型层”或导电沟道。这条由电场“召唤”出的通道，是电流得以通过的唯一路径。

沟道控制：电压如何精细调节电流

沟道形成后，MOSFET进入受控状态。此时，漏源电压Vds驱动电子沿沟道流动，形成漏极电流Id。
栅压Vgs在此扮演“沟道塑造者”的角色。Vgs越大，表面电场越强，沟道内电子浓度越高，沟道电阻越小。因此，在固定Vds下，Id随Vgs增大而显著增加，体现了其电压控制电流的本质。
那么Vds本身有何影响？当Vgs固定且大于Vth时，Id流经沟道会产生压降，导致沟道各点电位不同：源端沟道最厚（压差为Vgs），漏端最薄（压差为Vgd = Vgs - Vds）。
随着Vds增大，漏端沟道逐渐被“挤压”。当Vds增至使漏端压差Vgd等于Vth时，沟道在漏端出现“预夹断”。继续增加Vds，夹断区向源端延伸，但增加的电压主要落在该区域，Id遂趋于饱和，不再随Vds显著变化。这个饱和区，正是MOSFET用作放大器的理想工作点。

核心优势与应用舞台

基于其独特的工作原理，N沟道增强型MOSFET展现出几大核心优势，并由此定义了广泛的应用疆界。
高输入阻抗：绝缘栅结构使栅极驱动电路极其简单，只需提供电压，几乎无需提供电流，功耗极低。
卓越开关特性：在数字与功率开关电路中，它如同理想电子开关。Vgs > Vth时，导通电阻极低；Vgs < Vth时，关断电阻极高。这种明确的“开/关”状态，是数字逻辑世界的基石。
快速频率响应：凭借其载流子输运机制，它能实现极高的开关速度，胜任高频应用。
因此，它的身影遍布：

• 开关电源与电压调节：作为核心开关管，通过高频通断实现高效电能转换。

• 电机驱动：在H桥等拓扑中，通过序列控制实现电机的精准调速与转向。

• 功率放大器：利用饱和区特性，用于射频及音频功率放大。

• 数字集成电路：作为CMOS基本单元，构成现代处理器与存储器的海量晶体管。

驱动注意事项：驾驭性能的关键细节

尽管易于驱动，但在高速开关应用中，仍需关注几个细节，否则优势可能转为隐患。

• 栅极电荷与驱动能力：开关瞬态需要对栅极电容快速充放电。驱动电路必须能提供足够的峰值电流，以确保快速切换，降低开关损耗。

• 米勒效应：开关过程中，漏源电压变化会通过栅漏电容Cgd耦合至栅极，可能延缓开关速度甚至引起误导通。选用低Cgd器件或采用负压关断等驱动技术可有效抑制。

• 体二极管：器件内部存在寄生体二极管。在电机驱动等拓扑中需关注其反向恢复特性，避免引发直通等故障。
  从一块掺杂硅片到受控导电沟道，N沟道增强型MOSFET完美诠释了如何用电压电场精细指挥电流通路。它不仅是半导体物理的典范，更是每位硬件工程师手中不可或缺的利器。理解其从零到导通的每一个细节，能让我们的设计更从容，调试更透彻。你在实际应用中遇到过哪些关于MOSFET的棘手问题？或者有哪些独到的驱动心得？
