n沟道增强型mos管

在电子设备无处不在的今天，你是否想过，是什么在幕后精准控制着电流的通断，让我们的手机、电脑乃至汽车高效运转？答案就藏在那一个个小小的、看似普通的电子元件里。其中，MOS管作为一种核心的半导体开关器件，扮演着至关重要的角色。而对于电子爱好者和工程师而言，深入理解N沟道增强型mos管，无疑是掌握现代电子技术的一把关键钥匙。

从封装到原理：认识这位“沉默的开关”

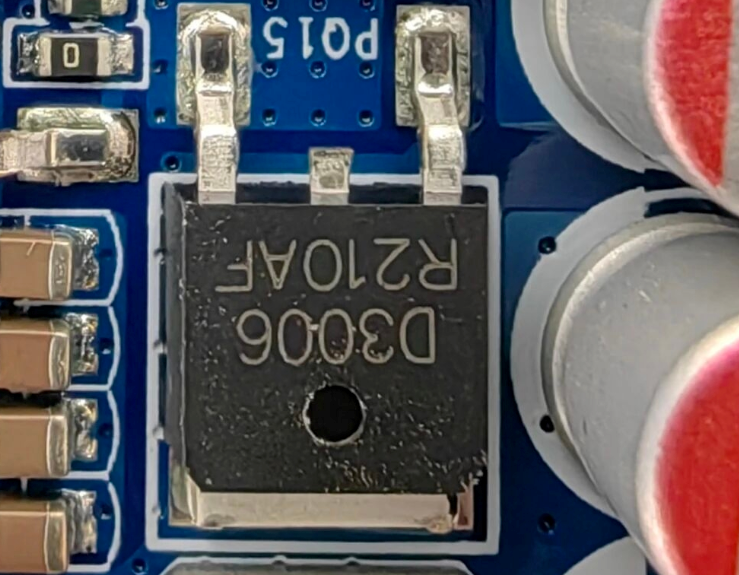

mos管，又被称为场效应管、开关管，其英文名称“mosfet”是Metal-Oxide-Semiconductor Field-Effect Transistor的缩写。从外观上看，它们主要分为插件类和贴片类，常见的封装有TO-252、TO-220、TO-247等，其中TO-220最为常用。仅凭外观难以区分，读懂丝印和规格书才是关键。
按导电方式，MOS管可分为增强型和耗尽型，每类又有N沟道和P沟道之分。在实际应用中，N沟道增强型MOS管凭借其卓越性能，成为了开关电源等领域的绝对主力。它的三个引脚——栅极（G）、漏极（D）、源极（S），构成了控制电流的精巧机关。

工作原理：电压控制的精密阀门
与用电流控制的三极管不同，MOS管是电压控制器件。以N沟道增强型为例，当栅-源极间电压Ugs超过其阈值电压Ugs(th)时，就像打开了电流的“阀门”，漏极到源极之间形成通路。
它有三种工作状态：截止区、可变电阻区和恒流区。当|Ugs| < |Ugs(th)|时，管子截止，相当于关断；当|Ugs| > |Ugs(th)|时，再根据Uds与(Ugs - Ugs(th))的比较，决定处于可变电阻区还是恒流区。
在开关电源中，MOS管正是在饱和区（可变电阻区的特例）和截止区之间高速切换，实现高效的电能转换。导通时，Ugs足够高，Uds很低；关断时，Ugs接近零。这种快速的“开”与“关”，是现代电源效率的灵魂。

关键参数：决定性能与寿命的标尺
读懂参数，才能用好MOS管。

• 额定电压（VDSS）：漏-源极能承受的最高电压，常见有600V、650V等，选用时必须留足余量。

• 额定电流（ID）：在特定条件下（如壳温25°C）可持续通过的电流。需注意，它会随温度升高而显著下降，散热设计至关重要。

• 导通电阻（Rds(on)）：导通时漏-源极间的电阻。此值越小，导通损耗越低。但它会随结温升高而增大，高温下可能翻倍。

• 阈值电压（Vth）：使MOS管开始导通的临界栅-源电压。

• 极间电容（Cgs, Cgd, Cds）：这些电容会影响开关速度，是高频电路设计中的重点考量。

•
  MOS管与三极管：两种控制哲学的对话
  三极管是“电流控制”型，需要持续的基极电流来维持导通；而MOS管是“电压控制”型，栅极阻抗极高，驱动几乎不耗电流，这使得驱动电路可以更简单。两者虽都有截止、放大、饱和（或类似）状态，但实现逻辑迥异。选择哪一种，取决于电路对功耗、速度、成本和驱动难度的具体要求。
  无处不在的应用场景
  N沟道增强型MOS管的身影遍布各处：它是开关电源的核心，实现高效电压转换；在汽车电子中，作为功率MOSFET，管理着复杂的能源分配；在计算机主板上，它构成数字逻辑的基础；甚至在小小的手机充电头里，也有它默默工作的身影。从工业控制到消费电子，它都是不可或缺的“核心开关”。
  结语
  MOS管，这个看似简单的元件，其内部却蕴含着精妙的半导体物理与控制智慧。深入理解它的结构、原理与参数，不仅能让我们更好地选用它、设计电路，更能深刻感受到现代电子技术是如何构建起来的。随着技术演进，对MOS管性能的要求只会越来越高，它将继续在更广阔的领域发挥关键作用。
