反激电源中mos管如何选型

发布时间:2026-01-17编辑:国产MOS管厂家浏览:0

在反激电源设计中,一次不经意的电压尖峰,就足以让主功率mosfet失效,导致整机功亏一篑。在追求更高功率密度与能效的今天,精确计算mosFET承受的电压应力,并为之构建足够的安全裕度,已成为保障电源可靠性的生死线。这不仅是选型问题,更是一场贯穿系统设计的精密考量。


电压应力的来源与精确计算
反激拓扑中,MOSFET的漏源极电压(VDS)波形复杂,其峰值应力是多重因素叠加的结果。理解其构成是精确计算的第一步。
首要部分是反射电压(VOR)。当MOSFET关断,变压器次级向负载释放能量时,初级绕组会感应出电压:VOR = (Vo + Vf) * (Np/Ns)。其中Vo为输出电压,Vf为次级整流二极管压降,Np/Ns为匝比。
其次是输入直流母线电压。对于通用输入(85VAC-265VAC)电源,整流滤波后的最大直流电压可达约375V,直接施加于漏极。
最棘手的是关断电压尖峰(Vspike)。它由变压器漏感与MOSFET输出电容(COSS)及寄生参数谐振产生。其幅值难以精确量化,却最为危险。
因此,MOSFET承受的最大峰值电压应力可近似为:VDS_peak ≈ VIN_max + VOR + Vspike。精确评估Vspike,依赖于测量、仿真或经验估算,是设计的关键难点。

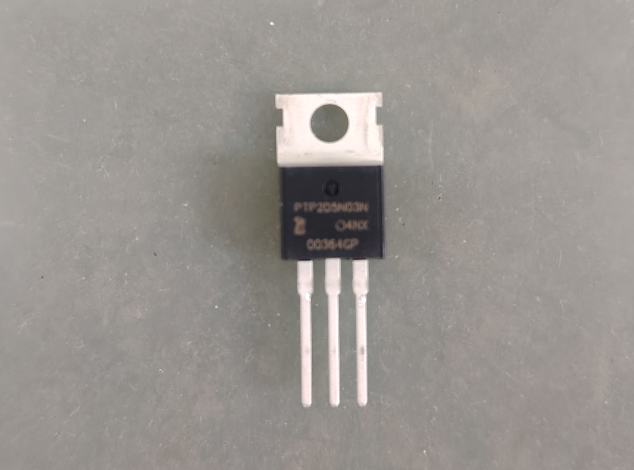

反激电源中mos管如何选型

安全裕度:从经验法则到量化设计
面对动态的电压应力,选择一个耐压余量充足的MOSFET是可靠性的基石。业界普遍遵循一条核心原则:MOSFET实际工作中的最大峰值VDS,不应超过其规格书标称漏源击穿电压(V(BR)DSS)的90%。
即:VDS_peak ≤ 90% * V(BR)DSS。
这10%的降额,是为多重不确定性预留的缓冲空间:其一,V(BR)DSS具有正温度系数,但选型时通常取最低工作温度下的值以保证保守;其二,应对元器件制造公差与长期老化;其三,也是最重要的,是吸收漏感尖峰(Vspike)的波动。即便设计了钳位电路,其效果也可能因元件参数离散而打折扣。
举例而言,若计算得VDS_peak为650V,则需选择V(BR)DSS至少为722V的MOSFET。市场上对应的常见等级是800V器件,这就在理论值上提供了额外的安全缓冲。


系统级设计:主动优化与钳制应力
选型仅是防守,通过系统设计主动降低应力,才是更高阶的进攻。

  1. 优化变压器以最小化漏感:采用三明治绕法、减少绕组层数、选用合适磁芯,能从源头削减尖峰能量。

  2. 设计高效RCD钳位电路:其核心在于平衡。电阻R需足够小,以便在下次开通前释放吸收电容C的电荷;但又不能过小,以免损耗过大。电容C的容量需能吸收漏感能量而不致电压飙升。精确计算漏感能量是设计前提。

  3. 合理PCB布局抑制寄生参数:MOSFET漏极至变压器初级和钳位二极管的环路面积必须最小化。冗长走线会引入寄生电感,与COSS谐振后加剧振荡。使用短而宽的紧贴布线是基础规范。
    与导通、开关损耗的权衡博弈
    电压应力设计并非孤岛,它深刻关联着MOSFET的另外两大损耗:导通损耗与开关损耗。
    通常,更高耐压的MOSFET,其单位面积的导通电阻(RDS(ON))也更大。若为追求过高裕度而选用耐压等级过高的器件,可能徒增导通损耗,得不偿失。因此,必须在电压安全裕度、导通损耗及成本间寻求最优解。
    同时,开关损耗(尤其是关断损耗)与关断时刻的VDS电压成正比。有效的钳位电路在保护MOSFET的同时,也通过限制VDS峰值间接降低了开关损耗。此外,选择栅极电荷(Qg)和输出电容(COSS)更低的MOSFET,能加快开关速度、减少交叠时间,并降低COSS的储能损耗,这对硬开关反激拓扑尤为重要。
    热设计:可靠性的最终验证场
    所有电气参数的纸上谈兵,最终都需通过热设计的实战检验。MOSFET的功率耗散会转化为结温上升。其稳态损耗必须满足:PD,max ≤ ( Tj,max - Tamb ) / Rθj-a。其中,Tj,max为最大允许结温,Tamb为环境温度,Rθj-a为结到环境的总热阻。
    在反激电路中,MOSFET总损耗是导通损耗、开关损耗等多部分之和。一个电压应力裕度充足的设计,若因损耗过大导致热失效,同样意味着失败。因此,电压应力计算、损耗估算与散热设计必须闭环迭代。当热余量不足时,可能需要重新权衡RDS(ON)、Qg与耐压等级,或强化散热路径。
    结语
    反激电源中MOSFET的电压应力管理,是一场融合理论、经验与系统思维的精密工程。它要求我们不仅精确计算,更要深入理解应力产生的物理本质,在安全、效率、成本与体积的多目标约束中找到最优解。从量化反射电压与漏感尖峰,到严格执行降额规则,再到通过变压器、钳位电路和布局进行系统级优化,每一步都关乎最终产品的可靠生命。唯有将电压应力牢牢锁在安全线内,方能铸就反激电源高效稳定的基石。
    你在反激电源设计中,是如何处理电压尖峰和平衡各项损耗的?欢迎在评论区分享你的实战经验或困惑。
