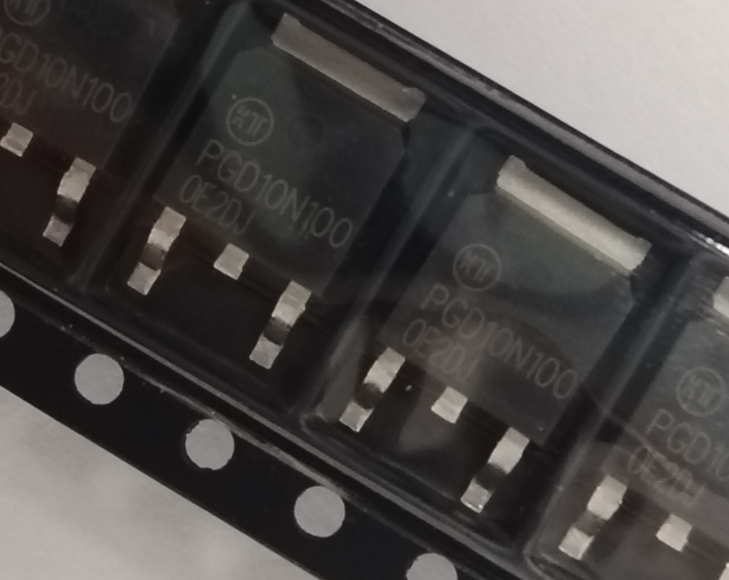

mos管参数如何选择

翻开电路图，那个小小的MOS管符号是否让你既熟悉又陌生？数据手册上参数罗列，从V(BR)DSS到RDS(on)，看得人眼花缭乱。更棘手的是，明明算好了参数，一上电却莫名发热，甚至冒出缕缕青烟——这“学费”，想必不少硬件新手都交过。
今天，我们不谈深奥理论，只解决一个核心问题：面对琳琅满目的mos管，如何快速抓住关键参数，避开那些让你项目“翻车”的深坑？

首要之务：明确你的“战场”在哪里
选型第一步，不是打开数据手册，而是问自己：我的mos管，到底要干什么？是默默工作在数字逻辑门里，还是冲锋在电机驱动的最前线？是处理微弱的模拟信号，还是在DC-DC转换器中承受高频大电流的洗礼？
场景决定一切。例如，在车载逆变器中，核心诉求是高频切换下的低损耗与高可靠性，开关速度和**导通电阻RDS(on)**就是命门。而在一个简单的电平转换电路里，**阈值电压VGS(th)**的稳定性则更为关键。脱离应用场景谈参数，就像不看地图就行军，必然迷失方向。

参数解读：不只是看懂，更要看透
数据手册是MOS管的“身份证”，但我们需要的是“侦探式”阅读。关键参数可分为三类：绝不能碰的红线、决定效率的基石、影响速度的关键。

红线参数：生命的绝对禁区

• V(BR)DSS（漏源击穿电压）：栅源电压为0时，管子能承受的最大电压。你的电路最高工作电压必须远低于它，通常预留1.5倍以上裕量。它虽有正温度特性，但绝非冒险的借口。

• ID与IDM（连续与脉冲电流）：ID是长期安全工作的上限，IDM是瞬间承受的峰值能力。驱动电机启动时，IDM至关重要。记住，高温下这两个值都会打折扣（减额）。

• PD与Tj（功耗与结温）：这是热设计的起点。PD是散热功率上限，Tj（常为150℃/175℃）是芯片内部的温度死刑线。你必须通过计算，确保在最恶劣工况下，结温仍有充足裕量。
  基石参数：效率的隐形推手

• RDS(on)（导通电阻）：它直接决定导通损耗（P_loss = I² * RDS(on)）。此参数会随结温飙升而显著增大，因此务必以手册中最高结温（如175℃）下的值为准计算。在低压大电流场景，它是效率的生命线。

• VGS(th)（阈值电压）：开启管子的最低门坎。它会随温度升高而降低，设计驱动电路时，必须考虑其波动范围，确保任何情况下都能可靠开启。
  速度参数：系统响应的灵魂

• 开关速度与寄生电容：由开关时间（td(on)， tr等）和寄生电容（Ciss， Coss， Crss）共同定义。高频开关电源追求极速切换，但这会带来驱动挑战和EMI难题，需要权衡。


  新手避坑指南：那些用教训换来的经验

1. 迷信“典型值”：最易翻车之处。直接用25℃下的RDS(on)算损耗？实际工作中结温飙升，损耗远超预期，发热失控。切记，热设计必须基于最坏情况（最高结温）参数。

2. 忽视“驱动力”：MOS管是电压驱动，但驱动栅极电容需要瞬时电流。驱动器“力气”不够，开关就会拖泥带水，损耗剧增，还可能引发误导通。

3. 把耐压当工作电压：极度危险！电路中电感（如电机）在关断时会产生高压尖峰。必须为这些意外“浪涌”预留足够电压余量，V(BR)DSS绝不能卡着线用。

4. 忘了“体内二极管”：MOS管内部有个寄生体二极管。在H桥等电路中，它的反向恢复特性至关重要，处理不当会导致短路或效率暴跌。

5. 热设计“想当然”：以为加个散热片就万事大吉？必须严谨计算从结到环境的热阻，评估PCB敷铜、散热器甚至空气流动的真实效果。热，是功率器件的第一杀手。
   选型实战：五步拆解法
   面对具体任务，可以遵循这个流程：

6. 定场景：明确功能、拓扑、频率。

7. 定电压：根据电源和尖峰，确定V(BR)DSS需求，加足裕量。

8. 定电流：根据负载波形（有效值、峰值），确定ID/IDM，考虑降额。

9. 算损耗：结合RDS(on)算导通损耗，结合开关参数算开关损耗，求和。

10. 做散热：根据总损耗和热阻，计算结温，确保绝对安全且有余量。驱动电路能否提供足够“推力”也需验证。
    最后，在满足所有性能与可靠性要求后，再权衡成本与供货。有时，为更高规格多付一点成本，远比后期调试和维修来得划算。
    MOS管选型，是一场理论与实战的精准融合。它没有标准答案，只有对应用场景的深刻理解和对参数细节的反复斟酌。从看懂到精通，路阻且长，但每一次谨慎的计算和成功的验证，都是你工程师之路坚实的台阶。
    你在第一次独立进行MOS管选型时，踩过的第一个、也是最印象深刻的“坑”是什么？是热设计失误，还是驱动电路没配好？
