mos管推挽输出电路死区

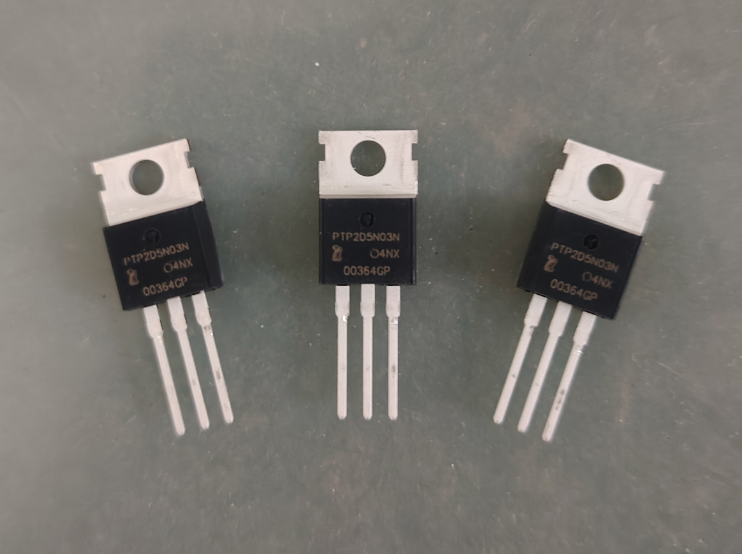

在追求98%以上效率与100W/英寸³功率密度的今天，推挽电路如同一位精准的指挥家，协调着N型与P型MOS管这支“电子乐队”的和谐演出。然而，指挥棒落下过快，“乐手”动作重叠，一场破坏性的“直通短路”事故便可能瞬间发生，让效率与可靠性双双崩塌。这纳秒级的切换重叠，如何防范？一段精确的“静默间隔”——死区时间，正是平衡驱动艺术与工程安全的核心密钥。

直通短路：效率与可靠性的隐形刺客

 直通短路，又称“穿通”，其物理本质在于mos管并非理想开关。在栅极驱动信号切换的瞬间，关断的mos管存在一个电流拖尾的衰减过程。

 若在上一只管子尚未完全关断时，便急切地打开互补管，半桥或推挽结构的上下两管便会形成一条低阻抗的直流通路。电源电压几乎直通到地，产生巨大的瞬态冲击电流。

 这个过程的破坏力是双重的：

 首先，它直接转化为惊人的导通损耗，瞬间推高结温。在多管并联驱动时，寄生参数累积会放大这一效应，如同多米诺骨牌引发连锁失控。实测显示，一次严重直通产生的损耗，可能占单次开关周期总损耗的30%以上。

 其次，巨大的di/dt和dv/dt会引发强烈电磁干扰（EMI），并可能让MOS管超出安全工作区（SOA），导致永久损伤。因此，抑制直通是驱动设计的首要安全准则。

死区时间：纳秒级的精密安全阀

 死区时间的设定，本质是在两个互补驱动信号之间，插入一段双方均为低电平的“空白期”。这段纳秒级的间隔，为即将关断的MOS管提供了足够的电流衰减时间，确保其完全关断后，另一只管子才被允许开启。

 这就像在十字路口设置的红灯全向清空时间，避免了任何方向的交通流碰撞。

 但死区时间并非越长越好。过长的死区会限制最大占空比，导致波形畸变，降低效率。因此，理想的死区时间是一个精确的“黄金值”：必须长于最坏情况下开关管的关断拖尾时间，又尽可能短以减少对占空比的侵占。

 对于传统硅基mosfet，这个值通常在50ns到300ns；而对于开关速度极快的碳化硅（SiC）或氮化镓（GaN）器件，所需死区时间可能锐减至10ns甚至更短。

从手动设定到智能自调整：死区控制技术的演进

 传统的死区时间控制，依赖于控制器的软件编程或外部RC硬件延时。软件控制灵活但精度有限，硬件电路简单却易受温漂影响。

 现代栅极驱动器IC将死区时间控制提升到了新高度。先进的隔离型驱动器集成了可配置的硬件死区时间生成电路。工程师通过一颗外部电阻，即可在10ns至1000ns内精确设定，精度可达±15%。这硬件级保护，成为独立于控制器的第二道安全防线。

 技术前沿正走向智能化。新一代智能驱动IC能实时监测MOS管的栅极电压或漏极电流波形，通过分析关断延迟特征，动态微调死区时间。

 例如，当检测到器件因温度升高而关断变慢时，系统会自动延长几个纳秒的死区；在低温或轻载下则缩短死区以提升效率。这种自适应能力，让系统在全生命周期内保持最优效能与安全边界。

实测验证：纳秒之差，效率之别

 理论需要数据支撑。在一项48V车载DC/DC转换器对比测试中，工程师测试了固定死区与自适应死区方案驱动多管并联推挽电路的性能。

 采用固定150ns死区时，25°C常温下系统峰值效率为95.8%。当环境温度升至125°C时，由于MOS管关断延迟增加，原有死区时间不足，出现轻微直通，效率降至94.2%，开关节点振铃加剧。

 而采用自适应死区调整驱动IC后，系统在高温下自动将死区延长至180ns，有效抑制了直通，将高温效率稳定在95.5%，同时显著降低了EMI噪声。这1.3%的效率差距，在千瓦级功率应用中意味着可观的电能节省与可靠性的大幅提升。

 从被动防护到主动优化，死区时间的控制技术浓缩了功率电子设计在精度、智能与可靠性上的不懈追求。它不仅是简单的延时参数，更是连接器件物理、控制算法与系统架构的关键纽带。

 掌握这门纳秒级的间隔艺术，意味着我们能防范风险，更能充分释放宽禁带半导体等先进器件的性能潜力。未来，随着器件与驱动技术的深度融合，死区控制将更加无形而高效。
