bms保护版mos管怎么选型

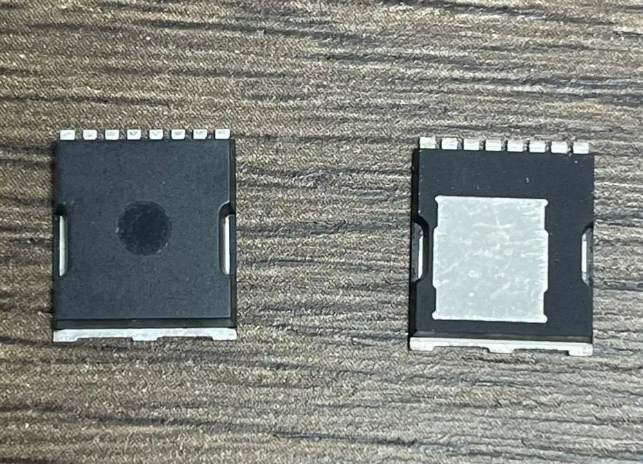

在锂电池管理系统的设计中，MOS管的选型堪称整个保护板的“灵魂抉择”。它如同守护电池安全的大门，其性能直接决定了电池组能否在复杂的工况下稳定工作，避免过充、过放甚至热失控的风险。面对众多型号参数，如何做出精准选择？我们需要从几个核心维度进行系统考量。

耐压能力是选型的基石

首先需要关注的，是mos管的耐压能力，即其漏极-源极能够承受的最大电压（Vds）。这个参数就像是mos管的“抗压底线”，必须留有充分的安全裕量。如果选用的MOS管耐压值过低，在电池组电压因充电或负载突变产生峰值时，就极易被击穿，导致保护功能失效。

具体选型时，可以参考一个实用的经验法则：MOS管的耐压值应至少为电池组最高工作电压的1.5倍。例如，对于一个8至10串的磷酸铁锂电池组，其充满电后的最高电压约为29.2V，那么应选择耐压值在60V左右的MOS管。对于更高串数的电池组，如16-20串，则需要考虑耐压达到100V的MOS管。这好比修建堤坝，必须按照历史最高水位再加上一定的安全高度来设计，才能从容应对突如其来的洪水。

导通电阻直接影响系统效率与发热

第二个关键参数是导通电阻（Rds(on)），它指的是MOS管在完全导通时，电流从漏极流向源极所遇到的内部电阻。这个参数可以形象地理解为“通道的宽敞程度”——电阻越小，电流通过时就越顺畅，产生的功率损耗和热量也就越少。

特别是在大电流充放电的应用中（如电动汽车、大型储能设备），即使毫欧级别的导通电阻差异，也会导致显著的效率区别和温升不同。例如，一款型号为FHS120N7F6A的MOS管，其典型导通电阻低至5.4mΩ（在Vgs=10V条件下），这意味着在大电流下它能有效降低能量损耗。选择低导通电阻的MOS管，对于提升整个BMS的能效和可靠性至关重要。

电流容量与热管理是可靠性的保障

MOS管的电流容量，即其能持续通过的电流大小（Id），直接关系到它能否胜任控制电池充放电通道的任务。选型时，MOS管的连续漏极电流额定值必须大于电池组的最大充放电电流。需要注意的是，半导体元件的电流能力往往与温度密切相关，规格书中通常会给出在25℃和100℃两个环境温度下的不同电流值。例如，某款MOS管在25℃时能承受120A电流，但在100℃时可能只能承受80A。因此，在实际设计中必须考虑最恶劣的工作温度条件。

热量是MOS管的“隐形杀手”。只要电流流过导通电阻，就会产生热量（功耗 = I² * Rds(on)）。如果热量不能及时被散发出去，MOS管结温就会持续升高，最终可能导致性能衰退甚至永久损坏。因此，除了选择本身导通电阻小的MOS管来减少发热源之外，还必须重视散热设计——比如为MOS管配备足够大小的散热片，或者确保PCB板有良好的导热设计，这些都是确保系统长期稳定运行不可或缺的环节。

开关特性与驱动要求决定响应速度

在BMS中，MOS管并非一直处于导通状态，而是需要根据保护逻辑快速地进行开关切换，以在异常情况下及时切断电路。这就引出了对开关速度的要求。开关速度过慢，会导致响应延迟，无法及时实施保护；但开关速度过快，又可能引起电压尖峰和电磁干扰问题。

MOS管的开关速度与其内部的寄生电容（如反向传输电容Crss）有关。通常，电容值越小，开关速度可以做得越快。此外，驱动MOS管栅极所需的电压（Vgs）也必须匹配控制芯片的输出能力。常见的驱动电压有4.5V、10V等，确保驱动电路能提供足够且稳定的栅极电压，是MOS管能够可靠动作的前提。

实际选型中的权衡与替代

在实际工程选型中，我们往往需要在各项参数之间进行权衡。例如，追求极低的导通电阻和大的电流容量，可能会带来成本的上升和封装尺寸的增大。有时，我们也会遇到特定型号缺货，需要寻找功能相近的替代品的情况。

市面上已有一些性能不错的MOS管型号可供参考，例如FHS120N7F6A、FHD120N7F6A等，它们具备70V的耐压、120A（25℃下）的连续电流能力以及很低的导通电阻，常被用于替代一些经典型号。此外，像WMM043N10HGS这样的MOS管，提供100V耐压和145A的电流能力，也是高串数电池组的一个选项。最终选择时，务必仔细查阅最新规格书，并结合自身产品的具体电压、电流和应用环境进行最严格的验证。

总而言之，BMS保护板中MOS管的选型是一个系统性的工程，需要像一位谨慎的管家一样，综合权衡电压、电流、导通损耗、散热以及开关性能等多方面因素。唯有把握住这些核心要点，才能为锂电池组这把“能源之火”牢牢锁上安全之门，确保其长久、高效、安全地服役。
