在电力电子领域，高压MOS管如同系统的"肌肉"，承担着能量转换与通断控制的核心任务。当其损坏时，往往意味着整个电路面临严重威胁。理解高压mos管损坏后的状态，对于电子工程师而言，就如同医生掌握病症特征一样重要。

电压失控的瞬间崩溃

当mos管遭遇过压时，其损坏往往呈现瞬时性。例如雪崩失效，即漏极-源极间电压超过额定击穿电压时，器件会因电介质击穿而瞬间失效。这种现象类似于气球被针扎破——外部压力一旦超过临界点，结构立即崩溃。在开关电源或电机控制系统中，回扫电压或漏磁电感产生的尖峰电压可能引发此类故障，且破坏能量积累时间仅在微秒级。

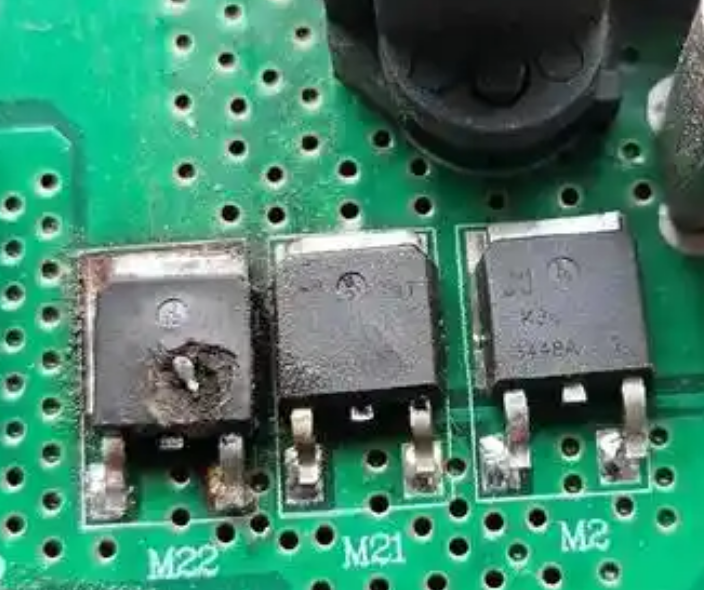

实际表现为漏极与源极之间电阻接近0Ω，或栅极与源极之间形成短路。检查时会发现源极非打线区域可能出现小黑点，若过压后伴随过流，则可能呈现大面积烧黑现象。预防此类故障需要采取电压降额设计（建议额定值的80%-95%）以及加入缓冲电路吸收突波。

电流与热量：缓慢侵蚀的隐患

与电压失效不同，过流和过热导致的损坏更像是"慢性病"。当电流超过额定值或散热不良时，MOS管会经历一个逐渐升温的过程。如果高电压和大电流同时施加在MOS管上，可能使表面温度瞬间升高超出正常工作范围（通常150℃），导致内部结构损坏，这就是所谓的SOA失效。

此类损坏的表现形式多样：芯片烧毁、封装开裂、参数漂移都是常见现象。纯粹的过流损坏会在源极的打线区域产生大量热量，在压线部位周围烧黑一大片。而如果MOS管不过流也不过压，仅仅因为结温过高损坏，且被保护电路及时动作，表面可能看不出明显烧伤。

栅极的脆弱性：静电与驱动问题

MOS管的栅极由一层极薄的二氧化硅薄膜构成，这使其对静电异常敏感。人体或工具静电放电可能轻易击穿栅极氧化层，导致器件完全失效。栅极电压超过安全范围（通常是正负20V或正负30V）也会造成不可逆的损伤。

驱动问题同样不容忽视。驱动电压不足或信号异常会导致MOS管未完全导通，进而引起发热严重。在某些情况下，PCB布线不当导致驱动信号产生寄生振荡，也可能引发谐振失效，使MOS管工作频率异常升高。

隐蔽性损伤：参数异常与性能衰退

并非所有MOS管损坏都表现为完全短路或明显烧毁。有时，器件可能仅出现部分损坏，表现为参数异常。导通电阻增大、开关速度变慢，或栅极阈值电压异常，都是需要警惕的信号。

这种隐蔽性损伤尤其危险，因为电路可能暂时仍能工作，但效率降低、发热增加，为系统埋下隐患。例如，在半桥或全桥电路中，MOS管体二极管恢复时间过长可能导致器件失效，这种问题往往需要专门测试才能发现。

综合分析：从现象到本质

MOS管损伤的机理归根到底都是热损坏，无论是局部晶包过热还是整体发热。因此，故障分析需要结合具体电路和烧伤现象。当面对一个损坏的MOS管时，有经验的工程师会像侦探一样，通过观察损坏部位、测量关键参数、分析电路条件，逐步还原故障发生的全过程。

在实际维修中，更换损坏的MOS管只是第一步，更重要的是找出导致其损坏的根本原因。是电路设计存在缺陷？是散热条件不足？还是工作环境超出了器件规格？只有回答了这些问题，才能真正避免故障重演。

理解高压MOS管损坏的各种状态，不仅有助于快速定位问题，更能指导我们在产品设计和应用阶段采取适当的保护措施。毕竟，预防总是比修复更为经济可靠。通过合理的选型、降额设计、完善的保护电路以及严格的制程控制，完全可以将MOS管的故障率降至最低，确保电子系统长期稳定运行。
