mos管如何消除米勒平台效应

发布时间:2025-07-27编辑:国产MOS管厂家浏览:0

在电力电子与开关电源设计领域,MOS管(金属-氧化物-半导体场效应晶体管)因其高输入阻抗、快速开关速度及低驱动功率等优势,成为众多设计师的首选。然而,在实际应用中,mos管在开通过程中常会遇到一个棘手问题——米勒平台效应。这一效应不仅延长了开关时间,还可能引发电压过冲、电磁干扰等一系列问题,对系统性能构成挑战。本文将深入探讨mos管米勒平台效应的产生机理,并分享一系列有效的消除策略,助力设计师优化电路设计,提升系统性能。

一、米勒平台效应:电路设计中的隐形障碍

米勒平台效应,简而言之,是MOS管在开通过程中,栅源极电压(Vgs)上升至某一特定值后,由于米勒电容(主要由Cgd电容构成)的影响,Vgs电压会出现一段稳定期,随后才继续上升直至MOS管完全导通的现象。这一现象如同登山者在攀登陡峭山崖时遇到的平台期,虽暂时驻足,却需额外力量才能突破。

二、揭秘米勒效应:根源与影响

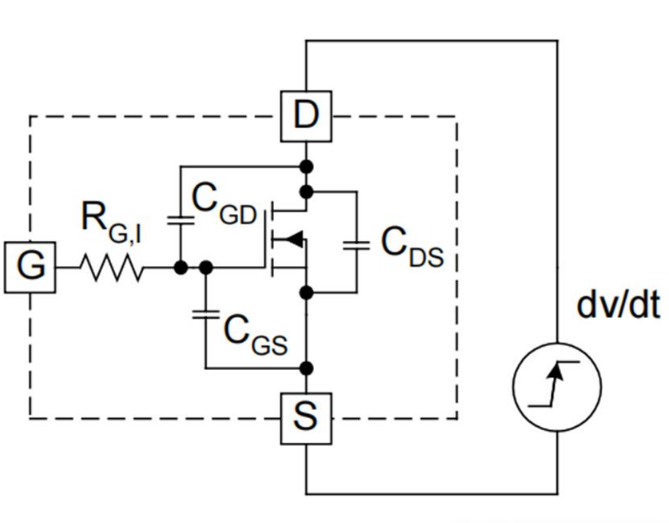

米勒效应的根源在于MOS管的固有结构特性,特别是栅漏极电容Cgd的存在。在MOS管开通过程中,随着栅源极电压Vgs的上升,漏极电流Id开始增加,导致漏极电压Vds下降。此时,Cgd电容两端电压的变化会反馈到栅极,形成一种“负反馈”效应,使得Vgs的上升速度放缓,甚至出现短暂的停滞,即米勒平台。

这种效应带来的直接影响包括:延长了MOS管的开通时间,降低了开关频率;增加了开关损耗,降低了系统效率;还可能引发电压过冲和电磁干扰,影响系统的稳定运行。

三、策略一:优化驱动电路设计

1. 增加驱动电路中的电容

在栅极和源极之间并联适当容量的电容,可以有效吸收米勒效应引起的电压波动,减少Vgs的稳定时间。但需注意,过大的电容会延长开关时间,因此需根据具体应用场景进行权衡。

2. 选择合适的栅极驱动电阻

栅极驱动电阻的大小直接影响Vgs的上升速度。过小的电阻会导致Vgs上升过快,加剧米勒效应;过大的电阻则会使开关时间延长。因此,需通过实验或仿真确定最佳阻值。

mos管如何消除米勒平台效应

四、策略二:精选MOS管型号

在选择MOS管时,应优先考虑那些Cgd电容较小的器件。Cgd电容越小,米勒效应越弱,对开关速度的影响也越小。此外,还需关注MOS管的其他参数,如阈值电压、导通电阻等,以确保其满足系统需求。

五、策略三:缩短驱动信号布线长度

长布线会增加寄生电感和电容,从而加剧米勒效应。因此,在布局时应尽量缩短驱动信号的布线长度,减少环路面积,降低寄生参数的影响。同时,采用合理的布线方式和屏蔽措施,也能有效抑制电磁干扰。

六、策略四:采用补偿电路与负反馈技术

针对米勒效应引起的Vgs稳定期过长问题,可以设计专门的补偿电路来提供额外的驱动电流,加速Vgs的上升。此外,引入负反馈放大器也能有效抑制米勒效应的影响,提高系统的稳定性和响应速度。

七、策略五:优化开关电源拓扑结构

在某些情况下,通过调整开关电源的拓扑结构,也可以间接减轻米勒效应的影响。例如,采用软开关技术可以减少开关过程中的电压和电流突变,从而降低米勒效应的发生概率。同时,合理的热设计和散热措施也能确保MOS管在长时间运行中保持稳定性能。

八、实践案例与效果评估

为了验证上述策略的有效性,我们选取了一款典型的开关电源进行改造。通过增加驱动电容、优化栅极电阻、更换低Cgd电容的MOS管以及缩短布线长度等措施,成功消除了米勒平台效应。改造后的电源不仅开关速度明显提升,而且效率也有所提高,电磁干扰显著降低。这一实践案例充分证明了上述策略的可行性和有效性。

九、结语与展望

MOS管米勒平台效应是电力电子与开关电源设计中不可忽视的问题。通过优化驱动电路设计、精选MOS管型号、缩短驱动信号布线长度、采用补偿电路与负反馈技术以及优化开关电源拓扑结构等一系列措施,我们可以有效消除这一效应带来的负面影响。未来,随着新材料、新工艺的不断涌现和设计理念的不断创新,我们有理由相信MOS管的性能将得到进一步提升,为电力电子与开关电源行业的发展注入新的活力。
