控制器mos管工作原理图

在电动车控制器、电源适配器或是各类智能设备的电路板上，有一个看似不起眼却至关重要的元件——MOS管。它就像一道极其灵敏的电子阀门，工程师通过给其控制极一个微小的电压信号，就能精准控制大电流的“通”与“断”，实现了“以弱控强”的精妙指挥。

mos管的基本结构：一探内部乾坤

要理解这个“电子阀门”如何工作，首先得了解它的内部构造。一个典型的mos管，比如最常见的增强型N沟道MOS管，主要由四个部分构成。

核心是它的衬底，可以想象成一块地基。在这块地基上，有两个高掺杂的N型区域，它们就像两个专门为电子准备的“高速公路收费站”，一个叫做源极，它是电流的出发地；另一个叫做漏极，它是电流的目的地。在源极和漏极之间，覆盖着一层极薄的绝缘氧化物层，这层材料至关重要，它保证了栅极和下方的衬底是电气隔离的。最上方，就是整个器件的控制核心——栅极，它通常由金属或多晶硅制成，正对着下方的衬底。栅极、绝缘层和衬底这三者，共同构成了一个平行板电容器，这是MOS管所有神奇特性的物理基础。

电场的神奇魔力：沟道的形成与消失

当栅极和源极之间的电压为零时，即VGS=0，源极和漏极就像是两个背靠背连接的二极管，它们之间被衬底隔开，没有直接的导电通路。此时，即使在漏极和源极之间加上电压VDS，电流也无法流过，MOS管处于关闭状态。

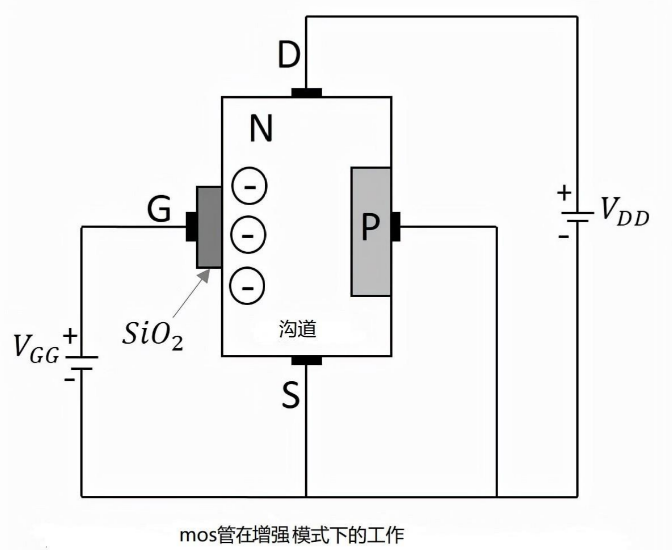

神奇的转变发生在给栅极加上一个正向电压（对于N沟道MOS管，是栅极电压高于源极电压）之后。栅极接正电，会吸引带负电的电子。于是，衬底中的电子会被栅极的正电压吸引，逐渐聚集到绝缘层下方的区域。当栅极电压VGS高过一个特定的临界值，我们称之为开启电压时，聚集的电子数量足够多，以至于在源极和漏极两个N区之间，形成了一条由电子构成的N型导电沟道。这条沟道就像一座桥梁，将原本隔离的源极和漏极连接了起来。此时，如果在漏极和源极之间加上电压，电流ID就可以顺畅地流过这条沟道，MOS管进入了导通状态。栅极电压VGS越高，产生的电场就越强，吸引到沟道中的电子就越多，这条“电子桥梁”就越宽阔、越坚固，其导电能力就越强，允许通过的漏极电流ID也就越大。这正是“场效应”一词的由来——用电场来控制电流的导通与大小。

核心工作状态：开关的艺术

在绝大多数控制器的应用中，MOS管主要扮演一个高速电子开关的角色。它工作在两种极端状态：要么是完全关断，要么是完全导通。

在完全关断状态下，栅源电压VGS低于开启电压，导电沟道没有形成。此时，漏极和源极之间电阻极大，相当于开关断开，几乎没有电流通过，理想情况下功率损耗为零。

在完全导通状态下，栅源电压VGS远高于开启电压，一条低电阻的导电沟道牢固建立。此时，漏极和源极之间的电阻极小（通常为毫欧级别），相当于开关闭合，电流可以几乎无阻碍地通过，其本身的导通压降很小，因此导通损耗也很低。

需要警惕的是一个特殊状态：当栅极电压刚好在开启电压附近，使得沟道刚刚形成但又不那么顺畅时，MOS管会处于一个不完全导通的线性放大区。此时，电流可以流过，但MOS管自身呈现较大的电阻，电流通过时会产生大量热量，导致管子严重发热。这对于用作开关的MOS管来说是危险且低效的状态，在电路设计中应尽力避免其长时间工作于此区域。

在控制器中的实战应用

理解了单个MOS管的开关原理，我们就能看懂它在控制器电路中的宏大乐章。以电动车无刷电机控制器为例，电机内部有三个线圈，需要六颗功率MOS管组成一个“换流器”。

控制器的“大脑”（通常是单片机）会按照严格的时间顺序，依次给这六颗MOS管的栅极发送精确的导通或关断信号。比如，在某个瞬间，它会让“AH”和“BL”这一组MOS管导通，电流流过对应的电机线圈，产生磁场驱动电机转动；紧接着，切换到“AH”和“CL”组导通……如此循环往复，在极短时间内完成六种不同组合的切换。这种快速、有序的开关动作，合成出平滑旋转的磁场，从而精准地控制电机的转速和扭矩。这一切高效能量转换的基础，正是MOS管快速、可靠的开关特性。

MOS管的守护：电压是关键

MOS管虽然强大，但其栅极的绝缘层非常脆弱。如果在栅极和源极之间施加的电压过高，就可能击穿这层绝缘氧化物，导致MOS管永久性损坏。同样，如果漏极和源极之间的电压VDS超过设计极限，也会击穿半导体结构。因此，在实际电路设计中，必须加入各种保护电路（如稳压管、缓冲电路等），确保驱动信号的电压幅度和时序都处在安全范围内，呵护好这个精密的电子阀门。

正是通过这种巧妙的电场控制，MOS管成为了现代电力电子技术的基石，默默地在无数设备中高效地指挥着能量流动。
