mos管栅极电荷和振荡关系

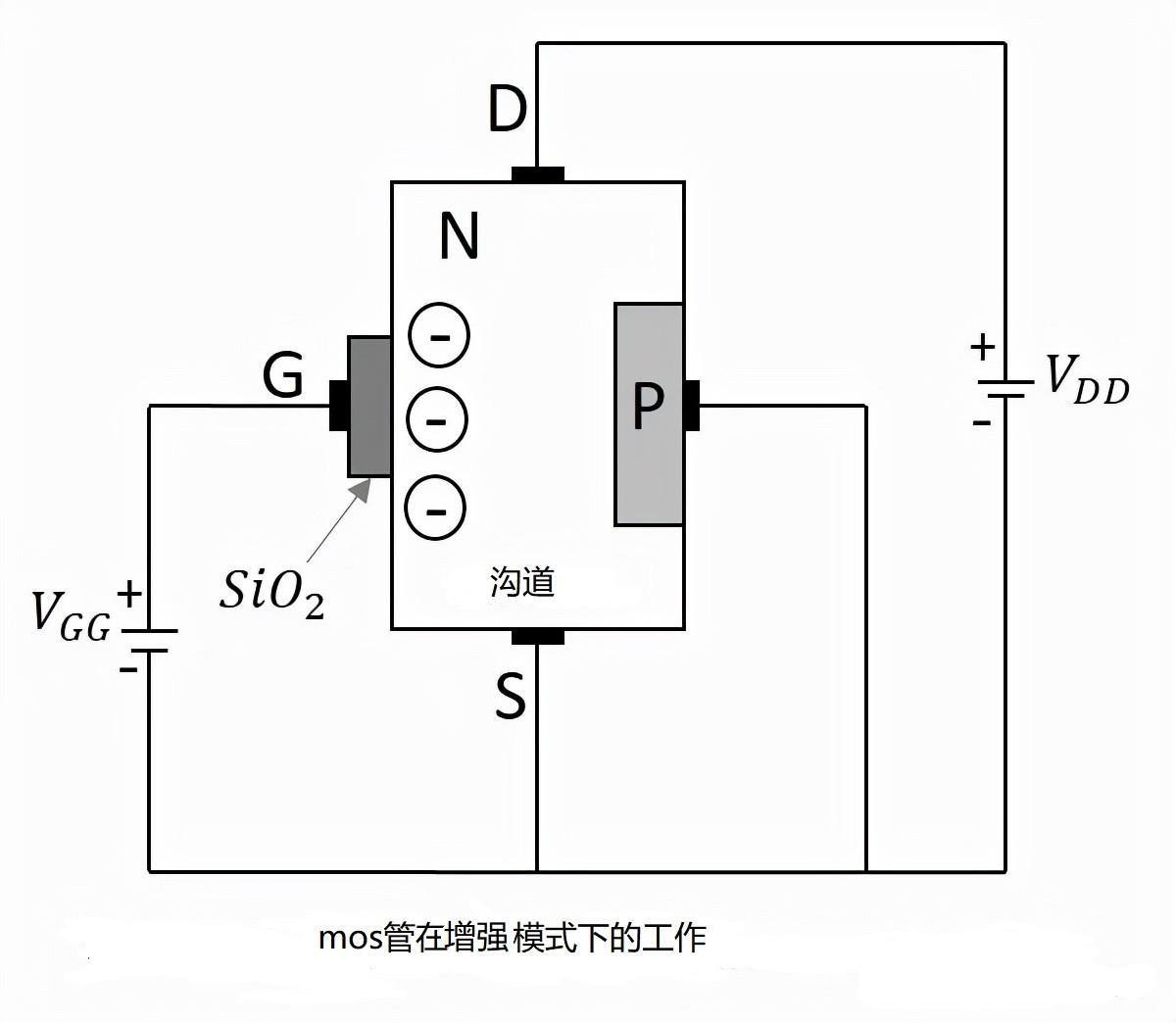

你有没有遇到过这种“看起来很玄学”的现场：PWM一拉低，MOS管本该利落关断，示波器上栅极却开始嗡嗡地抖，电压一圈一圈地衰减振铃；更糟的是，机器能用，但EMI莫名变差，温升也跟着上来。

很多人第一反应是“信号不干净”“驱动不够强”。这些都可能对，但真正把问题串起来的那条线，其实是：栅极电荷在极短时间内被迫搬运，而搬运路径上充满了寄生参数。电荷越急，寄生越响；寄生越响，振荡越难看。

这篇就围绕一个主题讲透：mos管栅极电荷与振荡的关系，怎么从寄生参数出发，把关断做得又快又稳。

一、你看到的“振荡”，本质是电荷把LC敲醒了

mos管关断时栅极出现衰减振荡，根源并不神秘：驱动回路中的寄生电感（走线、器件引脚、电源/地线电感）与MOS管的栅源电容C_gs、栅漏电容C_gd（米勒电容）一起，组成了一个天然的LC谐振回路。

而PWM的快速边沿，就是那一下“敲钟”的力。

这里面最容易被忽略的一点是：所谓“栅极驱动”，表面是电压变化，实质是对栅极等效电容的充放电——也就是电荷的快速进出。电荷搬运越猛，对寄生电感的激励越强，栅极波形就越容易在跳变后出现振铃。

所以你会看到一个看似矛盾的现象：

• 你把驱动做得更“硬”、边沿更快，关断速度上去了；

• 但振铃也更容易被激发，过冲、EMI、误导通风险同步上升。

这并不是“你做错了”，而是工程上必须面对的自然结果：快，本身就更容易把寄生LC激活。

二、为什么米勒电容总在关断时“添乱”

在寄生电容里，C_gd（米勒电容）尤其关键，因为它把“栅极”和“漏极”绑在了一起。

关断过程中，漏极电压往上跳（dV/dt很大）时，C_gd会把漏极的电压变化耦合到栅极，相当于在栅极端注入或抽走一部分电荷。这也是为什么很多电路里，栅极明明在往下拉，波形却会在某个阶段被“拽住”、甚至出现反弹和振铃。

换句话说：关断不只是“把C_gs放电”，还要处理由C_gd引发的耦合效应。你越追求高dV/dt，米勒效应越明显，栅极越容易被带着抖。

三、先别急着怪MOS管：驱动回路才是振荡的放大器

导致振荡的三个因素，在实际电路里往往同时出现：

1）寄生电感L来自哪里

• 驱动回路走线电感

• MOS管引脚电感

• 电源/地线电感

2）寄生电容C主要是谁

• C_gs

• C_gd（米勒电容，开关过程中更显著）

3）谁把它激发起来

• 驱动芯片或晶体管提供的快速开关信号（高dV/dt）

这三个条件一旦凑齐，振铃就会出现。区别只在于：是“轻轻一抖”，还是“抖到你怀疑人生”。

四、最直接的抑制：给这套LC加“刹车片”（阻尼）

工程上抑制振荡的核心思路很明确：增加阻尼，破坏谐振条件。

1）最常见：串联栅极电阻R_g

在栅极串一个R_g，本质是在驱动回路里加入耗能元件，让振铃能量快速衰减。

但R_g不是越大越好：

• R_g太小：开关极快，但过冲、振铃、EMI可能更严重；

• R_g太大：振铃和EMI确实下去，但开关时间上升，开关损耗增加，效率变差。

2）更“顺手”的折中：二极管并联R_g做非对称驱动

在R_g上并联一个快恢复或肖特基二极管，就能实现一种常用策略：

• 开通时二极管导通，电流绕过R_g，快速充电，开启更快；

• 关断时二极管截止，栅极电荷必须通过R_g放电，关断更平缓、更有阻尼，振荡更容易压住。

这类做法的价值在于：把“快”和“稳”分开管理——不是让你全程都慢，而是在最容易出问题的关断阶段，给它更强的阻尼与更小的dV/dt。

五、想又快又稳：别只盯电阻，驱动能力才是底座

MOS管开关时间的直觉关系可以记住一句话：

Q ≈ I * t。

栅极的充放电本质是电荷Q的搬运，想缩短时间t，就得提升瞬时电流I。

这就是为什么很多场景下，单片机GPIO（只能提供数十mA）直接驱动功率MOS管会吃力：

• 栅电荷充放慢，开关慢；

• MOS管在过渡区停留更久，发热严重；

• 波形拖泥带水，寄生效应还更难控。

更可靠的路线是：上专用驱动芯片，把“搬运电荷”这件事交给能输出数安培峰值电流、并提供低阻抗推挽路径的器件来做。像TC4420、IR2104这类驱动芯片，典型优势就在于：

• 峰值电流大，充放电快；

• 推挽输出级提供低阻抗路径；

• 还能用更高驱动电压（如12V）让MOS管更充分导通，降低R_ds(on)。

注意一点：驱动芯片并不是“越强越不振荡”。它能让开关更干脆，但也可能因为边沿更快而更容易激发LC，所以R_g依然是“必须的刹车”，只是你有了更大的调参空间。

六、PCB布局不是玄学：寄生电感往往是你亲手画出来的

很多振荡问题，最后不是靠换MOS管解决的，而是靠重新审视驱动回路的几厘米走线。

关键原则可以归成四句话：

1）把驱动环路面积做小

驱动芯片输出—栅极电阻—MOS管栅极—MOS管源极—回到驱动地，这个回路越大，寄生电感越大，振铃越容易。

2）减少公共阻抗：功率地和信号地要处理清楚

为驱动芯片与MOS管源极提供独立、低阻抗的接地路径。常用做法是让功率地（Source回流）与驱动地（Driver IC GND）采用星型单点连接，避免大电流回流把“地”抬起来，顺手把栅极参考点也一起抬。

3）走线短而宽

尤其是大电流路径（漏极、源极）和驱动回路，短与宽都在减少寄生与压降。

4）别忘了让栅极“有地方回家”

在栅极与源极之间并一个R_gs（如10kΩ）做泄放，避免驱动输出高阻态时栅极浮空、静电积累或误触发。

七、保护与验证：让“偶发尖峰”没有伤人的机会

振荡不仅仅是“波形不好看”，它可能带来尖峰电压，最终伤到栅氧层。

因此常见的工程保护是：在栅源之间并联TVS瞬态抑制二极管（如SMF15V），钳位电压略高于驱动电压，用来吸收线路电感带来的尖峰能量，给栅极留出安全边界。

最后，别把R_g当成“算出来的答案”。在真实板子上，R_g的最终取值通常需要靠实测波形来定：观察栅极过冲、振荡衰减速度，在开关损耗、EMI与稳定性之间找到平衡点。

关断那一下，真正发生的事情，是电荷在极短时间内被迫离开栅极，而寄生电感与米勒电容在旁边虎视眈眈。你越急，它越响；你越忽略回路，它越难驯。

如果你也遇到过“关断一嗡嗡，EMI一团糟”的波形，欢迎把你的栅极波形现象描述一下：是关断后振铃、还是关断中被米勒平台拖住？你现在的驱动方式是GPIO直推、还是用驱动芯片？我可以按你现有结构，把最可能的寄生路径和优先下手的改动顺序帮你捋清楚。
