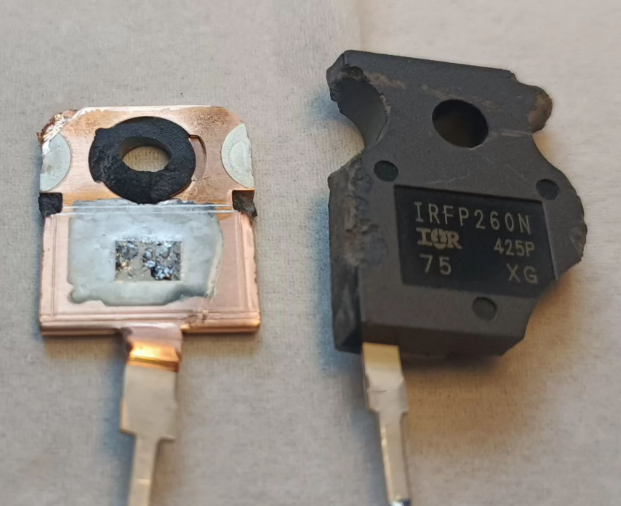

mos管击穿后的表现

你一定遇到过这种崩溃时刻：设备一上电，电流飙升、温度发烫、功能乱跳，最后干脆“躺平”。你怀疑是MOS管击穿，但又卡在一个最常见、也最容易误判的问题上——击穿之后，到底是短路还是断路？

答案并不玄学：多数情况下是短路；但在少数极端条件下，也可能表现为开路。更重要的是，别只停在“是哪个”上，而是要把它落到：它会造成什么现象？你该怎么测？又该怎么防？

下面把这件事一次讲透。

先把击穿讲明白：不是“坏了”，是“绝缘塌了”

mos管的核心结构是栅极（Gate）、源极（Source）和漏极（Drain）。在栅极与沟道之间，有一层极薄的绝缘氧化物。正常工作时，这层绝缘层像一道“隔离墙”，让栅极用电压去指挥通断，但并不直接让电流乱跑。

击穿的本质，就是这道墙崩了。

当施加的电压超过额定耐压值，绝缘介质被击穿形成导电通道，原本隔离的区域出现了不该有的“连通”。而击穿发生在哪个位置，就决定了后续的故障形态可能出现在：栅极与漏极、栅极与源极，或者漏极与源极之间。

所以，击穿不是一个抽象名词，它会把“受控开关”变成“失控通路”。

短路：击穿后的大概率结局，像“卡死的开关”

多数情况下，mos管击穿后的表现是永久性短路。

最典型的，是栅极击穿：氧化物层被破坏后，栅极与源极或漏极之间形成低阻通路。原本用栅极电压去控制通断的机制直接失效，MOS管就像“卡死的开关”——你再怎么驱动，它都不按指令来。

同样，漏源极击穿也常见。瞬态高压（比如浪涌）会导致漏极与源极之间异常导通，表现得像电路突然被强行搭了一根粗线。很多时候它甚至带着一种“最后一搏”的味道：电流猛冲、温升爆发、周边器件跟着遭殃。

如果你看到的现象是：

• 上电瞬间电流异常增大；

• 某个功率器件迅速发烫；

• 输出电压骤降或不稳；

• 负载突然失控（比如电机乱转、灯光不受控）；

那么“短路型击穿”往往就是最符合直觉、也最符合概率的答案。

断路：少见，但确实存在，通常伴随“自毁式熔断”

那断路呢？为什么有人测出来“开路”，甚至怀疑自己测错了？

断路确实可能发生，但往往不是击穿本身“天然导致开路”，而是击穿后的剧烈发热，把金属层或连接线烧断、熔断了。

你可以把它理解为一种“自毁机制”：前一秒还在失控导通，下一秒就因为温度过高把内部某段路径烧没了，最终呈现出任意两极间电阻很大、没有电流通过的状态。

这种情况通常需要更极端的条件，比如：

• 长时间过载；

• 多次击穿累积损伤；

• 散热条件差导致热量无法释放，热失控进一步加剧。

所以，“断路型表现”不是主流，但它并不违背逻辑——它往往发生在故障已经非常严重、能量释放非常猛烈之后。

控制器里最直观的症状：电流、电压、温度、功能、信号一起“变脸”

MOS管一旦在控制器里击穿，很多人不是靠“看器件”，而是靠“看系统表现”先发现问题。典型症状往往是一串连锁反应：

1）电流异常：失控的洪流

正常时MOS管像门卫，击穿后门卫失去控制，电流会急剧攀升。在电机控制器这类场景里，原本约1A的电流可能瞬间飙到数十安培。电流一旦失控，损坏就不再只属于MOS管，周边也会被牵连。

2）电压失衡：输出骤降或突变

MOS管健康时能维持节点电压稳定；击穿后电压平衡被破坏，常见表现是输出电压骤降、突变或剧烈波动。比如一个电源控制器正常5V输出，击穿后可能掉到接近0V，或忽高忽低，让后级“看不懂世界”。

3）温度飙升：短时间进入不可逆区

电流失控意味着能量在极短时间大量转化为热。温升快到你来不及反应，器件内部结构可能被直接烧毁，热量还会传给周边元件，把故障扩散成“整板病”。

4）功能丧失：系统像失去指挥中心

智能家居灯光控制器里，MOS管负责开关与亮度；击穿后可能出现：灯一直亮、一直灭，怎么操作都没反应。工业自动化控制器里，击穿可能引发停机、误动作，甚至带来安全隐患。

5）信号干扰：错触发、失真、丢码

MOS管击穿还可能把原本有序的信号通道搅乱，出现信号失真、丢失或错误触发。在通信控制器等场景里，甚至可能导致错码，让接收端无法正确解读数据。

如果你发现：电流异常 + 电压异常 + 温度异常 + 功能异常同时出现，基本可以把“疑点”高度集中到功率器件链路，MOS管自然是重点排查对象。

到底是短路还是断路？别猜，用万用表把它“测出来”

判断击穿类型，最踏实的方法仍然是实测。

你可以从这些典型测量结论去对应故障形态：

• 短路型表现：

栅极与源极/漏极间电阻接近零；或者在没有控制信号时，漏源极之间仍然导通。

这意味着不该连通的地方连上了，而且是低阻、持续性的那种。

• 开路型表现：

任意两极间电阻趋于无限大，且无电流通过。

多见于内部金属层/连接线被高温熔断后的结果。

需要提醒的是：部分集成MOS管（例如芯片内置）无法直接测得那么“干净”，这时就要结合外围电路现象进行推断——比如输出端是否异常塌陷、某节点是否在上电瞬间被拉死、是否出现莫名的错触发与掉电重启。

测量的意义不是为了得到一个名词，而是为了决定下一步：是围绕短路去找过流链路，还是围绕开路去找供电中断点。

是谁在推波助澜：最常见的四类诱因

击穿不是“命不好”，它几乎总能追溯到诱因。最常见的“凶手”主要有四类：

• 过电压：

超过额定值的电压信号会直接冲击栅极；漏源极遭遇浪涌也会造成瞬态破坏。

比如VGS超过20V这种情况，就足以让栅氧化层承受不该承受的压力。

• 静电放电（ESD）：

人体或工具携带的静电瞬间释放，能量不大但非常“尖锐”，足以击穿脆弱的绝缘层。很多“刚焊上就死”的MOS管，背后往往是ESD没防住。

• 热失控：

散热不良导致温度飙升，会加速材料老化，击穿风险随之增加。一旦进入热失控，故障会从“可控”快速变成“扩散”。

• 结构缺陷：

制造过程的微小瑕疵可能成为薄弱点，平时看不出，一旦遇到应力（电压、温度、浪涌）就先崩。

你会发现，这四类诱因几乎覆盖了设计、装配、使用环境三条线。也就是说：击穿既可能是电路设计的问题，也可能是操作与防护的问题，更可能是多因素叠加的结果。

防护策略：让击穿变成“低概率事件”

如果你不想把排查当成日常，最现实的做法是提前把风险压下去。常见策略可以从几条硬措施入手：

• 电压裕量：

选型时耐压留足余量，例如实际电压12V选用20V器件，给瞬态与波动留下生存空间。

• ESD防护：

操作佩戴防静电手环；电路增加TVS二极管，给静电一个“更愿意走的路”。

• 散热优化：

合理布局散热片或风扇，避免热堆积。温度从来不是“舒适度问题”，而是寿命与失效模式的开关。

• 驱动保护：

栅极串联电阻抑制电压尖峰，必要时加入钳位电路，把最容易刺穿栅氧化层的“尖”磨平。

这些策略看起来朴素，但它们共同完成一件事：把“瞬态应力”与“长期应力”同时降下来。击穿往往不是慢慢坏的，而是某次应力刚好越线——你要做的是让那条线离现实更远一点。

MOS管击穿后，多数是短路；少数会以断路收场。真正关键的不是背诵结论，而是能把故障表现、测量结果、诱因链条串起来：看到电流异常与温升，就想到失控导通；看到输出塌陷与信号错乱，就想到电压平衡被破坏；测到低阻就按短路排查，测到开路就按熔断后果追根溯源。

如果你也遇到过“上电就掉压、发热、功能全乱”的现场，可以把你看到的现象（电流、电压、温度、是否可控制、是否有错触发）写在评论区，我会更容易帮你把“击穿”这两个字，翻译成可定位、可验证的故障路径。
