mos管关断瞬态损耗

发布时间:2026-07-05编辑:国产MOS管厂家浏览:0

说起MOS管开关,很多人会第一时间想到导通电阻Ron,而对关断瞬间那点“尾巴”般的损耗,总觉得无足轻重。确实,在一张标准的功率损耗分布图里,关断损耗(Eoff)往往只是个小块。但如果你真的这么想,可能已经掉进了一个巨大的认知陷阱。

视角一:关断电压过冲——不仅仅是应力,更是能量的“堰塞湖”

关断瞬间,漏极电流Id开始下降,但回路中的寄生电感(Ls)可不会立刻乖乖听话。根据U=L*di/dt,电流的剧烈变化会在电感上感应出一个尖峰电压,叠加在母线电压上,形成恼人的电压过冲。

这个过冲的危害,远不止对mos管造成电压应力威胁那么简单。它本质上创造了一个更高的电压平台,让关断过程后期的电流必须在一个更高的电压下“艰难跋涉”。你可以想象,关断能量Eoff近似等于关断期间电压与电流交叠的积分。这个凭空多出来的电压尖峰,就像在电流退场的道路上突然筑起了一道高坝,让最后那部分电流消散时,不得不“攀爬”更高的电压势垒,直接导致关断损耗增加。很多仿真只关注稳态值,却低估了这个瞬态尖峰对损耗的真实贡献,尤其在高压、大电流、布局不佳的场合,这个“幽灵”损耗可能轻松增加20%以上。

视角二:米勒平台持续时间——决定损耗宽度的“隐形裁判”

在关断的波形舞台上,米勒平台(或叫米勒效应区)是当之无愧的主角。栅极电压Vgs在到达阈值电压后,会被“钉”在平台电压Vplateau一段时间,直到漏极电压Vds从低到高爬升完毕。

这个平台的持续时间,直接定义了电压Vds上升的窗口。平台时间越长,Vds上升越慢,似乎di/dt更平缓,有利于降低电压过冲?但这恰恰是另一个思维误区。更长的平台时间,意味着电流Id下降的过程(主要发生在此阶段之后)需要等待更久,从而大幅拉长了电压与电流严重交叠的时间。关断损耗的积分面积,其宽度很大程度上由这个平台期决定。驱动电阻Rg_off、栅极电荷Qgd(米勒电荷)以及驱动回路阻抗,共同掌控着这个平台的“宽度”。优化驱动,缩短米勒平台,是削减关断损耗最直接的“外科手术”。

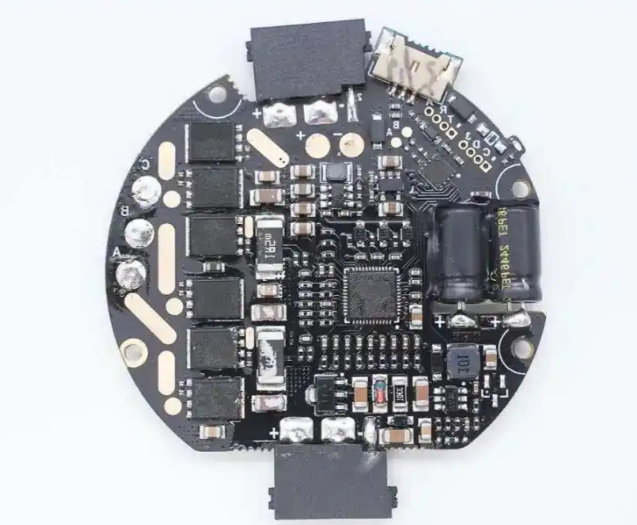

mos管关断瞬态损耗

视角三:感性负载开关轨迹——偏离“最优路径”的代价

在理想的阻性负载下,开关轨迹在VI平面上是一条干净的直线。但现实中,我们大量面对的是感性负载(如电机、电感)。感性负载关断时,电流不会立即消失,续流二极管(或mos管体二极管)会接管电流,形成换流过程。

这个换流过程极大地改变了开关轨迹。在关断瞬间,Vds快速上升,但由于负载电感维持电流,Id并不会同步下降,导致开关轨迹在VI平面上会先水平向右移动(电压升,电流不变),形成一个巨大的电压电流交叠区域,远比阻性负载更“胖”。这条偏离最优路径的轨迹,意味着在相同的开关速度下,感性负载关断会产生显著更高的损耗。理解你的负载特性,是预判损耗真实水平的前提,照搬教材或芯片手册的阻性负载测试数据,会带来严重偏差。

视角四:反并联二极管恢复——来自“队友”的背刺

在桥式电路(如半桥、全桥)中,当一个MOS管关断,其反并联的体二极管(或外置续流二极管)将准备导通续流。但二极管从反向偏置到正向导通不是瞬间完成的,它存在反向恢复过程。

在硬开关条件下,下管关断,电流换流至上管体二极管。如果上管体二极管反向恢复电荷Qrr大、恢复时间trr长,在它恢复的瞬间,会形成一个剧烈的反向恢复电流尖峰。这个尖峰会与正在关断的MOS管相互作用,可能导致关断波形震荡,甚至使已经下降的Id出现一个短暂的“回勾”,再次与高电压Vds交叠,产生额外的、难以预测的损耗增量。这个损耗常常隐藏在整体开关波形畸变中,不被单独计量,却真实存在。

视角五:温度的双刃剑——它让一切变得更糟

温度升高,MOS管的几乎所有关键参数都朝着不利于开关损耗的方向变化:

  • 阈值电压Vth下降:这使得关断初期,需要将Vgs拉得更低才能让器件开始关闭,可能略微影响初始阶段。

  • 跨导gm降低:电流下降速度(di/dt)变慢,拖长了电流拖尾时间。

  • 体二极管反向恢复特性恶化:Qrr和trr随温度显著增加,加剧了视角四中提到的“背刺”效应。

  • 寄生电容变化:虽然Coss等电容参数也变化,但综合效应往往是关断延迟时间增加。

结果就是,在高温下,不仅导通电阻Ron增大带来导通损耗上升,关断过程也会变得更“粘滞”、更拖泥带水,关断损耗Eoff显著增加。这意味着,在系统热设计时,必须使用高温下的开关损耗参数进行仿真和评估,室温下的漂亮数据可能只是“仅供参考”。

结语:精细化时代的损耗认知

当我们讨论效率,追求99%再往上那零点几个百分点时,对损耗的认知就必须从“板块划分”进入“地质勘探”阶段。关断瞬态损耗不再是一个简单的、固定的数值,而是一个由电路寄生参数、负载特性、驱动条件、温度环境以及器件自身非线性特性共同导演的复杂动态过程。

看清那五个潜藏的“幽灵”,意味着我们在设计之初,就会更审慎地评估布局电感、精心设计驱动电路、准确选择二极管特性、并基于实际工作温度进行仿真。损耗控制的竞争,已从前端的拓扑创新,蔓延到后端的每一个细节深挖。关断那一瞬间的能量去向,恰恰是现代电力电子工程师技术深度的试金石。
